جزئیات محصول

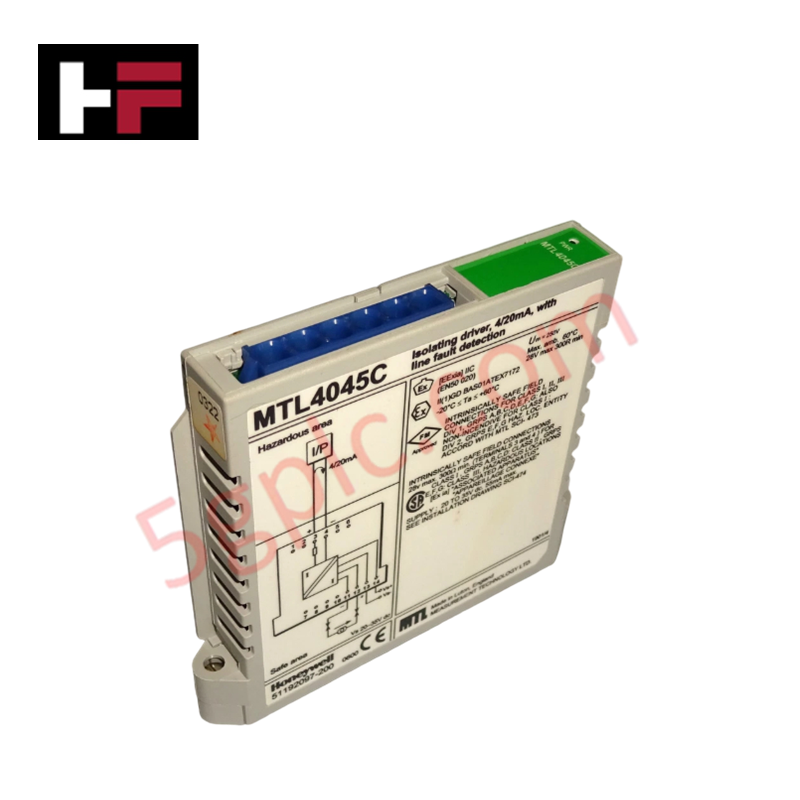

ماژول Honeywell 51192097-200 (MTL4045C درایور ایزولهکننده) که برای شکل‌دهی سیگنال و ایزولاسیون ایمنی ذاتی در شبکه‌های کنترل فرایند پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم می‌کند. این ماژول مبدل‌های هوشمند I/P، شیرهای کنترل فرایند و پوزیشنرهای فیلد را در سیستم‌های Honeywell Experion و TDC 3000 راه‌اندازی می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 51192097-200 (MTL4045C) |
| برند | Honeywell / MTL |
| مبدأ | UK |
| وزن | 0.17 kg (0.37 lbs) |
| ابعاد | 16.0 mm x 110.0 mm x 105.0 mm |
| دمای کاری | -20 deg C تا +60 deg C |
| مصرف توان | 1.4 W at 24 VDC |
| سیگنال ورودی | 4-20 mA از کارت کنترلر DCS |
| سیگنال خروجی | 4-20 mA به بار ناحیه خطرناک (تا 700 اهم) |
| ارتباطات | عبوردهی دوسویه HART |
| نوع ماژول | درایور ایزولاتور گالوانیکی ایمنی ذاتی |
پروتکل حلقه HART با جریان 4-20 mA و ایزولاسیون کانال‌به‌کانال
درایور ایزولهکننده MTL4045C بین کانال‌های کنترل سیستم در ناحیه امن و تجهیزات فیلد مستقر در مناطق فرایندی خطرناک، ایزولاسیون گالوانیکی ایجاد می‌کند. مدارهای یکپارچه با پاسخ فرکانسی بالا از عبوردهی دوسویه پروتکل حلقه HART پشتیبانی می‌کنند و به ارتباط‌گرهای دستی یا نرم‌افزار مدیریت دارایی DCS امکان می‌دهند پوزیشنرهای فیلد را بدون تضعیف سیگنال دوباره پیکربندی کنند. ایزولاسیون گالوانیکی کانال‌به‌کانال، جریان‌های حلقه زمین را حذف کرده و از کارت‌های خروجی آنالوگ حساس DCS در برابر جهش‌های شدید خطوط فیلد محافظت می‌کند.
سؤالات متداول
س: آیا می‌توان درایور ایزولهکننده MTL4045C را هنگامی که بک‌پلین برق‌دار است، نصب یا خارج کرد؟
پ: بله. این ماژول دارای پین‌های کانکتور پلاگین ناحیه امن است که برای نصب و خارج‌کردن در حالت برق‌دار طراحی شده‌اند، بدون اینکه کانال‌های ارتباطی مجاور بک‌پلین مختل شوند.
س: آیا MTL4045C سیگنال‌های دیجیتال کالیبراسیون HART را در هر دو جهت عبور می‌دهد؟
پ: بله. پهنای باند داخلی، سیگنال‌های کلیدزنی با تغییر فرکانس (FSK) دیجیتال دوسویه HART را که روی حلقه جریان کنترل آنالوگ 4-20 mA سوار شده‌اند، پشتیبانی می‌کند.
راهنمای نصب در محل
- نصب روی بک‌پلین: کانکتور زیرین ماژول را با راهنمای شیار بک‌پلین هم‌راستا کنید و محکم فشار دهید تا ضامن قفل در جای خود چفت شود.
- سیم‌کشی ناحیه خطرناک: کابل‌های خروجی ناحیه خطرناک را به ترمینال‌های اختصاصی IS متصل کنید و جداسازی دقیق آن‌ها را از خطوط سیگنال ناحیه امن غیر-IS حفظ کنید.
- اتصال زمین شیلد: شیلدهای کابل فیلد را فقط در یک نقطه به شینه زمین اختصاصی سیستم متصل کنید تا از ایجاد حلقه‌های زمین جلوگیری شود.
- فاصله‌گذاری حرارتی: با حفظ جریان هوای عمودی و بدون مانع در سراسر مجموعه بک‌پلین، اطمینان حاصل کنید که دمای محیط کابینت در محدوده کاری -20 deg C تا +60 deg C باقی بماند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
