جزئیات محصول

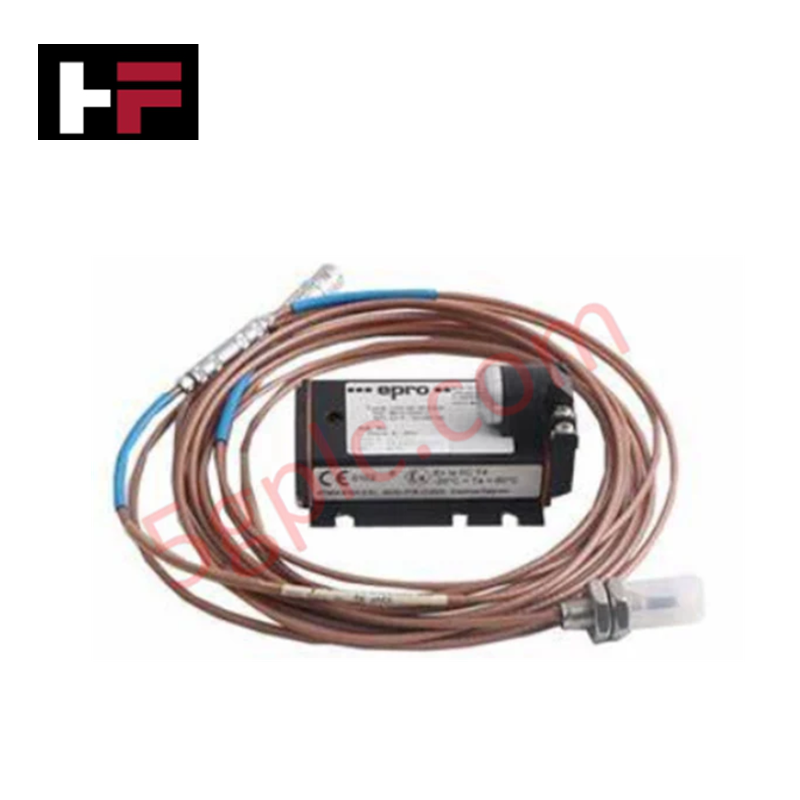

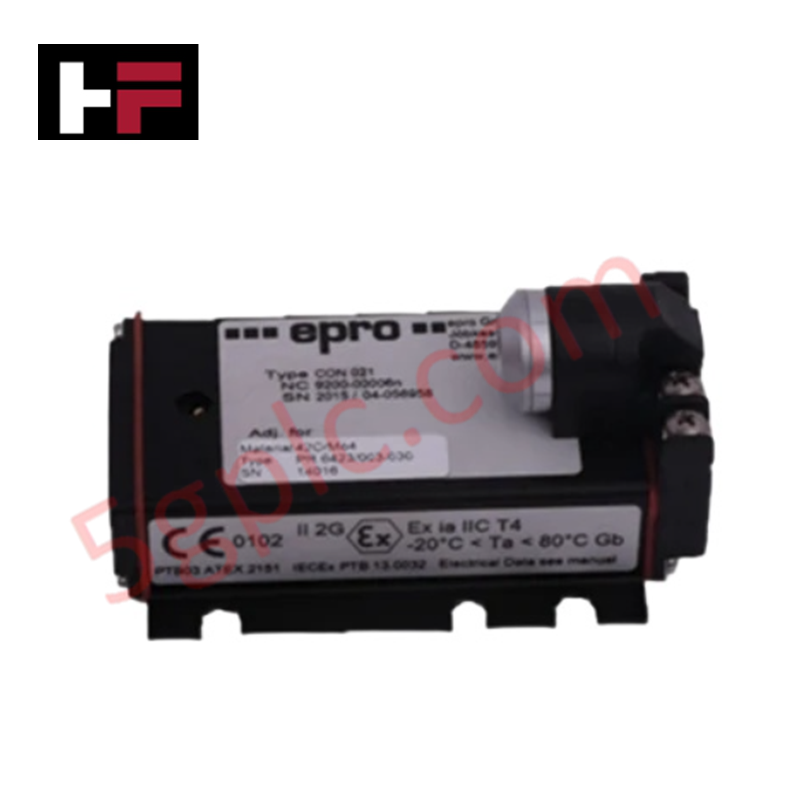

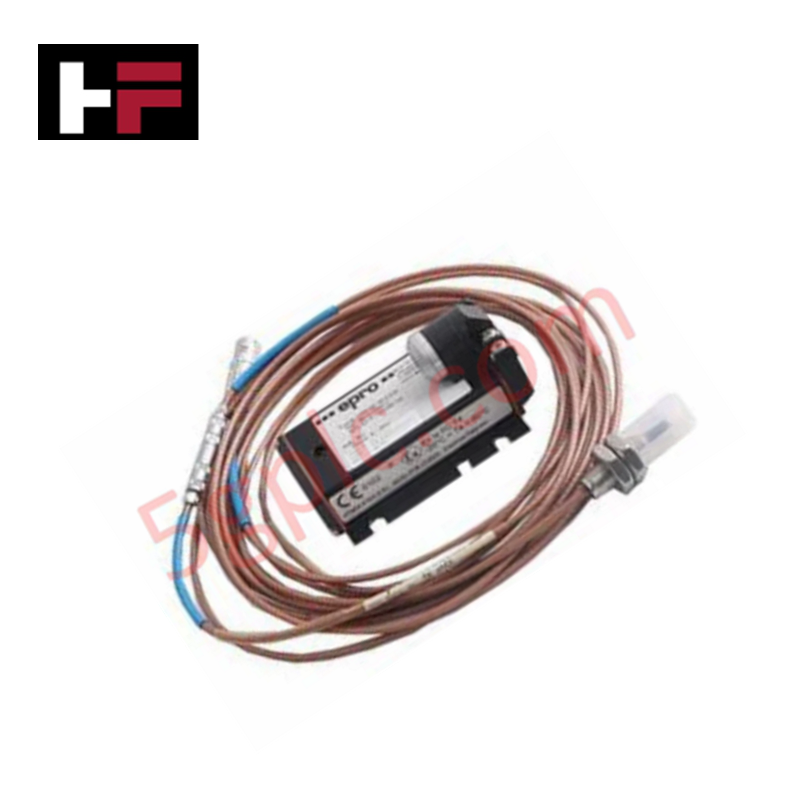

پیکربندی شده برای شرایط سیگنال ارتعاش با فرکانس بالا در سیستمهای پایش توربومکانیک، مبدل سیگنال جریان گردابی EPRO CON021/916-200 (CON021/916-200) اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | CON021/916-200 |
| برند | EPRO |
| ساخت | آلمان |
| وزن | 0.12 کیلوگرم |
| ابعاد | قاب استاندارد LMgSi 0.5 F22 |
| دمای کاری | -30 درجه سانتیگراد تا +100 درجه سانتیگراد |
| مصرف برق | وابسته به ولتاژ ورودی -23 VDC تا -32 VDC |
| دامنه اندازهگیری | 20.0 میلیمتر (گسترش یافته) |
| دامنه فرکانس | 0 هرتز تا 20000 هرتز |
| دامنه خروجی | -4 VDC تا -20 VDC |
اعتبارسنجی ولتاژ گپ (-10 VDC هدفها)
CON021/916-200 از یک نوسانساز فرکانس بالا برای راهاندازی پراب مبدل PR6426 استفاده میکند. برای اطمینان از خطیسازی دقیق در دامنه اندازهگیری 20.0 میلیمتر، سیستم نیازمند اعتبارسنجی دقیق ولتاژ گپ است. مبدل ویژگی خروجی خود را حول هدف اسمی -10 VDC متمرکز میکند که نمایانگر نقطه میانی گپ اندازهگیری فیزیکی است. حفظ این پایه -10 VDC در هنگام راهاندازی ایستا الزامی است؛ انحرافات قابل توجه نشاندهنده ناهماهنگی مکانیکی، اشباع مبدل یا تخریب سطح هدف هادی است.
سؤالات متداول
س: آیا CON021/916-200 با پرابهای استاندارد PR6424 سازگار است؟
ج: خیر. این مبدل به طور خاص برای مبدل با دامنه گسترش یافته PR6426 کالیبره شده است. جفتهای پراب/مبدل ناسازگار منجر به پاسخ سیگنال غیرخطی و افزایش خطای اندازهگیری فراتر از مشخصه 2.5٪ خواهند شد.
س: الزامات نصب برای قاب IP20 چیست؟
ج: کلاس حفاظت IP20 نصب درون یک محفظه حفاظتی ثانویه یا تابلو کنترل را الزامی میکند تا از قرارگیری در معرض رطوبت، مه روغن یا گرد و غبار فلزی هادی که در محیطهای توربومکانیک رایج است، جلوگیری شود.
راهنمای نصب میدانی
- قاب مبدل را با استفاده از چهار پیچ M5x20 روی سطحی سخت و زمینشده نصب کنید تا یکپارچگی ساختاری و اتصال بدنه تضمین شود.
- سیمکشی تغذیه و خروجی را با استفاده از سرسیمهای با کیفیت بالا روی ترمینالهای پیچدار خاتمه دهید و اطمینان حاصل کنید که رشتههای اضافی که ممکن است باعث اتصال کوتاه شوند وجود ندارد.
- قبل از اعمال ولتاژ، قطبیت منبع تغذیه -23 VDC تا -32 VDC را بررسی کنید، زیرا قطبیت نادرست باعث آسیب به مرحله نوسانساز داخلی میشود.
- برای سیگنال خروجی از کابلهای جفتپیچخورده و شیلددار استفاده کنید و شیلد را فقط در ورودی سیستم پایش (DCS/TSI) خاتمه دهید تا از تزریق نویز 50/60 هرتز ناشی از حلقه زمین جلوگیری شود.
- اتصال پراب Lemo را بررسی کنید تا اطمینان حاصل شود مکانیزم قفل خودکار به طور کامل درگیر است و سطح آن عاری از اکسیداسیون است.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
