جزئیات محصول

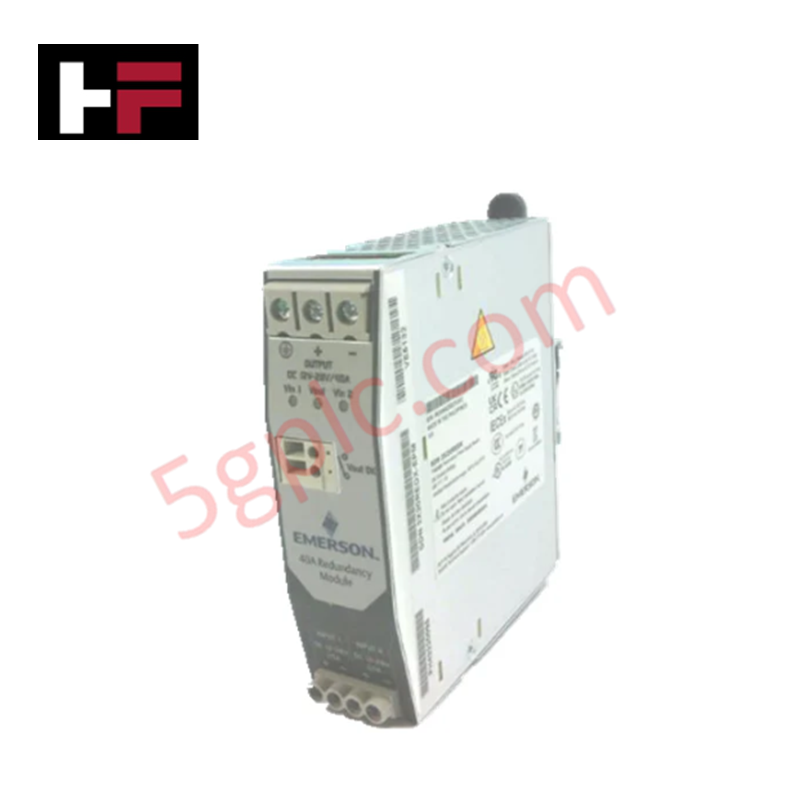

ماژول Emerson VE5132 (ماژول افزونگی منبع تغذیه VE5132) که برای توزیع توان و مدیریت بار در سیستمهای برق عمده DeltaV پیکربندی شده است، اجرای فیزیکی و الکتریکی مستقیم موازیسازی برق DC عمده را فراهم میکند. این قطعه سختافزاری امکان تجمیع و حفاظت از منابع برق DC افزونه را در معماری کابینت فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | VE5132 |
| برند | Emerson |
| مبدا | نامشخص |
| وزن | 0.91 کیلوگرم (2.00 پوند) |
| ابعاد | فرم فاکتور استاندارد برق عمده DeltaV |
| دمای کاری | دمای محیط صنعتی استاندارد |
| مصرف برق | مشخص نشده |
| ظرفیت | 40 آمپر |
| دامنه ولتاژ ورودی | 12 ولت DC تا 28 ولت DC |
کنترل فرآیند و یکپارچگی سیگنال
معماری ماژول از ادغام مسیرهای برق افزونه پشتیبانی میکند تا تأمین مداوم برق به باس سیستم تضمین شود. با استفاده از مدارهای موازی دیود OR یا مدارهای هدایت مشابه، ماژول از بازگشت جریان از منبع تغذیه معیوب به ریل سالم جلوگیری میکند و پایداری شبکه توزیع را حفظ میکند. پوشش محافظ محیطی (conformal coating) نیز حفاظت در برابر آلودگیهای هوابرد را فراهم میکند و تماس الکتریکی پایدار و طول عمر قطعات را در محیطهای صنعتی متنوع تضمین میکند.
سؤالات متداول
س: آیا VE5132 قابلیت محدود کردن جریان برای ورودیهای منبع تغذیه جداگانه را دارد؟
ج: این ماژول به عنوان یک قطعه افزونگی/هدایت عمل میکند. حفاظت در برابر جریان بیش از حد بر عهده واحدهای منبع تغذیه جداگانه یا کلیدهای مدار شاخهای خارجی نصب شده قبل از VE5132 است.
س: آیا این ماژول قابلیت تعویض داغ (hot-swap) در حالی که سیستم روشن است را دارد؟
ج: VE5132 برای نصب در مجموعه توزیع برق طراحی شده است. قبل از نصب، اطمینان حاصل کنید که تمام منابع برق افزونه ولتاژ صحیح دارند تا از جریان هجومی یا جرقهزنی موضعی جلوگیری شود.
راهنمای نصب در محل
- نصب: ماژول را در ریل توزیع برق عمده مشخص شده نصب کنید. اطمینان حاصل کنید که تمام پیچها طبق مشخصات سازنده محکم شدهاند تا اتصالات با امپدانس پایین برای عبور جریان بالا حفظ شود.
- زمین کردن: اطمینان حاصل کنید که شاسی مجموعه توزیع برق به باس زمین ابزار دقیق تأیید شده متصل است. این امر برای حفاظت دیودها و مدارهای هدایت داخلی در برابر ولتاژهای گذرای ناگهانی ضروری است.
- سیمکشی: از کابلهایی با اندازه مناسب استفاده کنید که قادر به تحمل جریان 40 آمپر باشند. اطمینان حاصل کنید که انتهای کابلها تمیز و عاری از اکسیداسیون هستند تا از گرم شدن مقاومتی در بارهای بالا جلوگیری شود.
- تأیید: پس از نصب، ولتاژ خروجی را در ترمینالهای توزیع اندازهگیری کنید تا اطمینان حاصل شود مسیرهای برق افزونه به درستی متعادل و در دامنه ورودی 12 ولت DC تا 28 ولت DC عملکرد دارند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
