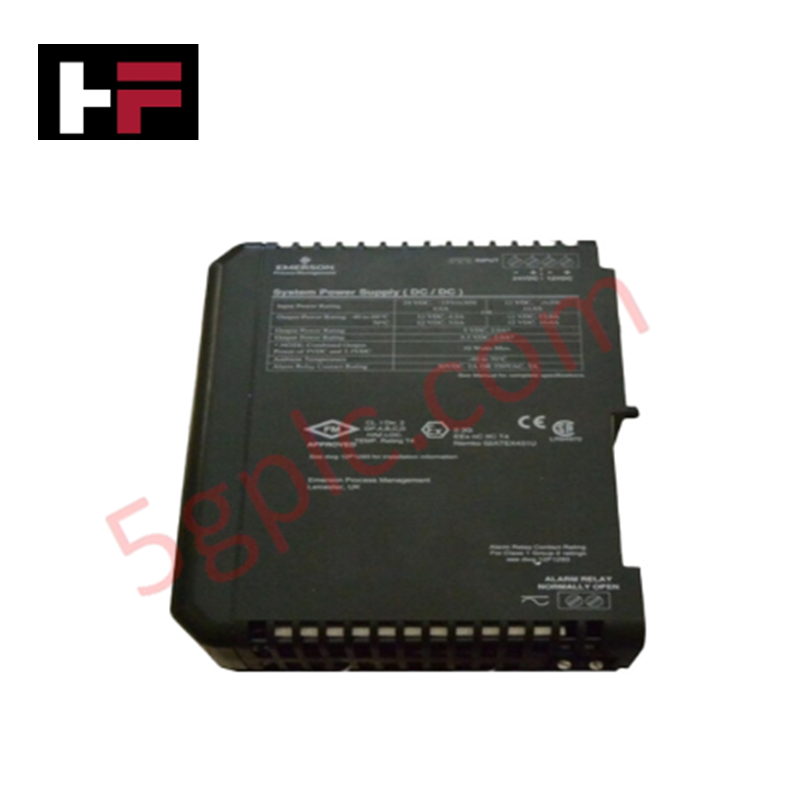

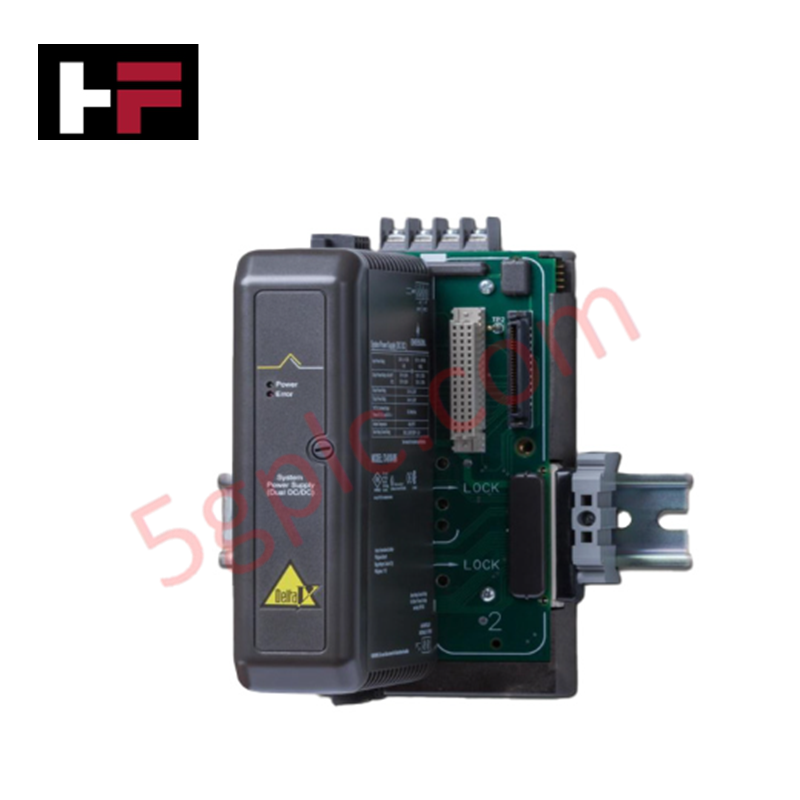

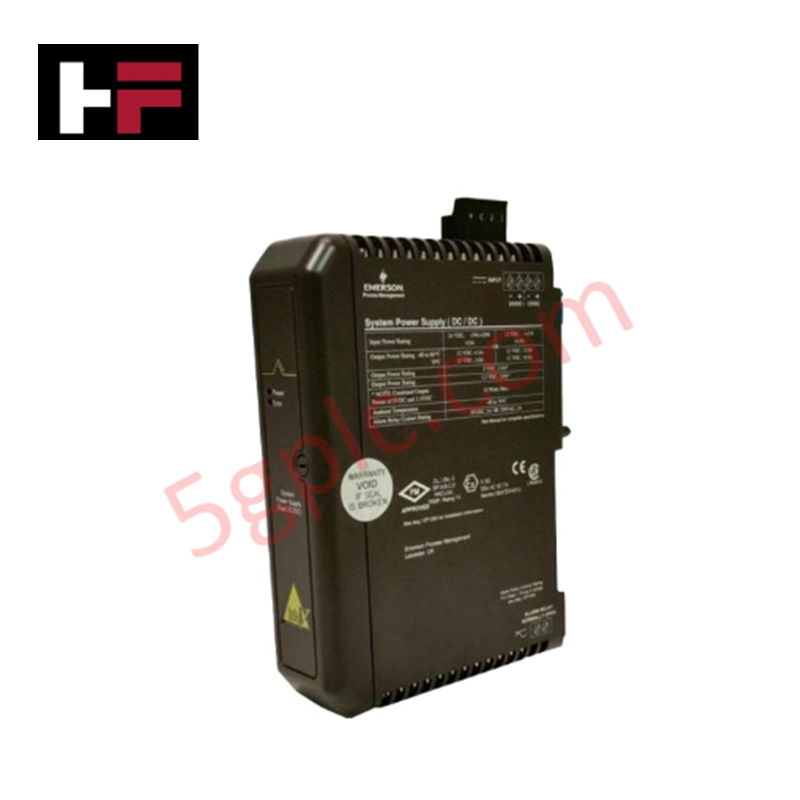

سیستم‌های منبع تغذیه امرسون VE5008

ماژول منبع تغذیه افزونه Emerson VE5008 (VE5008، که همچنین با کد KJ1501X1-BC2 شناخته می‌شود) برای توزیع برق با قابلیت دسترسی بالا در شبکه‌های کنترل DeltaV پیکربندی شده است و اجرای مستقیم فیزیکی/الکتریکی تنظیم خروجی 24 ولت DC را فراهم می‌کند.

مشخصات سخت‌افزاری

کنترل فرآیند: ایزولاسیون کانال به کانال

ماژول برق VE5008 با خروجی‌های مستقل و ایزولاسیون دقیق داخلی کانال به کانال، پایداری سیستم را تضمین می‌کند. با حفظ جداسازی گالوانیکی بین کانال‌های خروجی برق، این ماژول از ایجاد افت ولتاژ کلی در سراسر باس برق افزونه در صورت بروز اتصال کوتاه یا خطا در یک مدار میدانی جلوگیری می‌کند. این معماری از طرح افزونه 1+1 پشتیبانی می‌کند که در آن دو ماژول به صورت موازی کار می‌کنند تا در صورت خرابی یک ماژول، تأمین 24 ولت DC بدون وقفه ادامه یابد. فیلترهای فرکانس بالا و تنظیم ولتاژ یکپارچه، تلرانس‌های خروجی دقیق (24 ولت DC +/- 5%) را حفظ می‌کنند و از تجهیزات حساس کنترل فرآیند در برابر نوسانات خطوط ورودی AC یا DC محافظت می‌کنند.

سؤالات متداول (FAQ)

س: حداکثر ظرفیت بار هنگام استفاده از ویژگی افزونه 1+1 چقدر است؟

ج: در پیکربندی افزونه 1+1، ظرفیت کل بار برای هر کانال 8 آمپر باقی می‌ماند که توسط جفت ماژول فعال/پشتیبان تأمین می‌شود. اگر بار از ظرفیت یک ماژول فراتر رود، افزونه عملاً بی‌اثر می‌شود زیرا هر دو ماژول ممکن است در حد جریان خود کار کنند.

س: آیا ماژول VE5008 در حین روشن بودن سیستم قابل تعویض در محل است؟

ج: بله. این ماژول از عملیات تعویض داغ (hot-swap) در حامل توزیع برق DeltaV پشتیبانی می‌کند. قبل از خارج کردن واحد معیوب، اطمینان حاصل کنید که ماژول افزونه بار را به طور فعال حمل می‌کند تا پیوستگی ولتاژ به باس I/O حفظ شود.

راهنمای نصب در محل

• نصب: ماژول VE5008 را در حامل برق DeltaV محکم کنید. اطمینان حاصل کنید که ماژول کاملاً قفل شده و تماس‌های الکتریکی به طور محکم به پشت حامل متصل شده‌اند تا مقاومت تماس و تولید حرارت به حداقل برسد.

• سیم‌کشی: منبع تغذیه ورودی 100-240 ولت AC یا 125-375 ولت DC را به ترمینال‌های ورودی حامل متصل کنید. از کابل‌های مناسب، شیلددار استفاده کنید و مطمئن شوید که منبع ورودی توسط یک فیوز سریع‌العمل متناسب با بار سیستم محافظت می‌شود.

• زمین‌کردن: شاسی حامل برق را به باس زمین مشترک سیستم متصل کنید. این کار برای جلوگیری از پتانسیل‌های ولتاژ شناور و تضمین اثربخشی مدارهای حفاظت داخلی در برابر نوسانات ضروری است.

• آزمایش: پس از نصب، ولتاژ خروجی را در ترمینال‌های حامل با استفاده از مولتی‌متر کالیبره شده بررسی کنید. وضعیت افزونه را از طریق تشخیص‌های ایستگاه کاری DeltaV تأیید کنید تا اطمینان حاصل شود ماژول ثانویه برای سوئیچ خودکار آماده است.
