جزئیات محصول

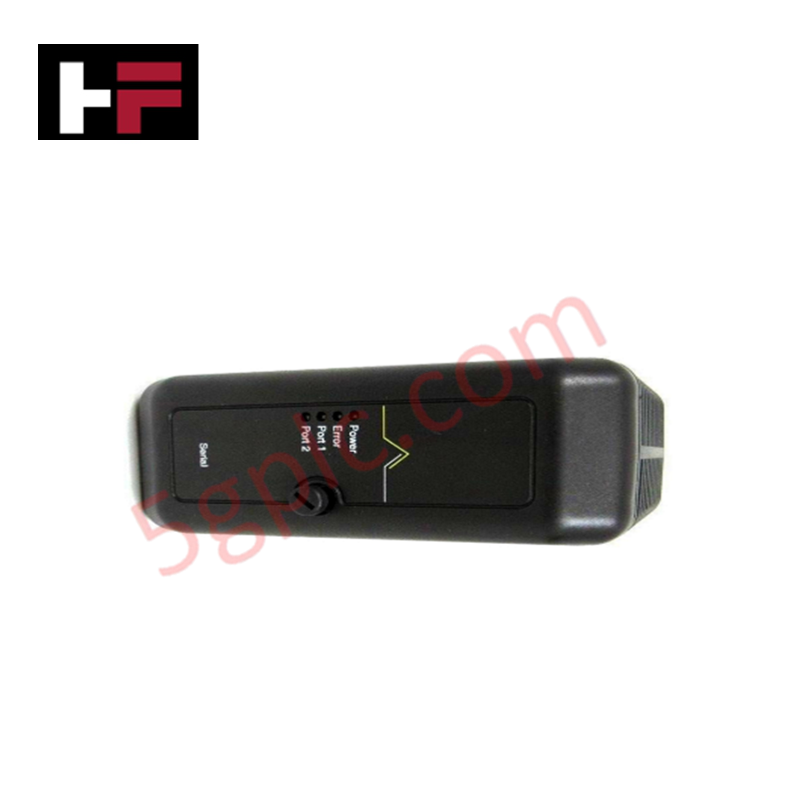

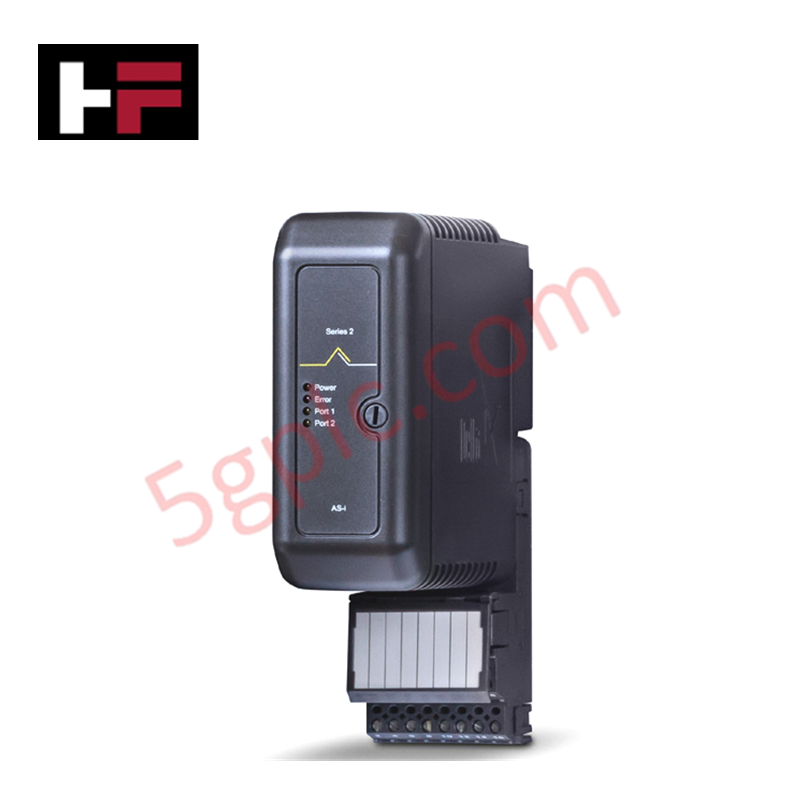

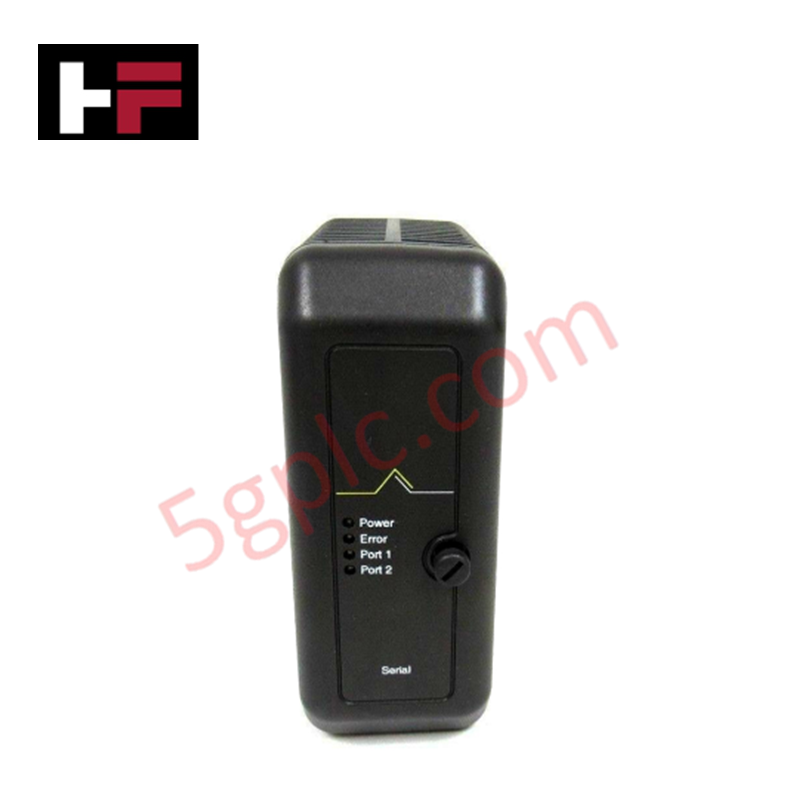

پیکربندی شده برای اکتساب داده سریال و یکپارچه‌سازی در شبکه‌های کنترل DeltaV، کارت Emerson VE4006P2 (VE4006P2 کارت رابط سریال) اجرای مستقیم فیزیکی/الکتریکی ارتباط سریال چندپروتکلی را از طریق دو پورت مستقل فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
| مدل | VE4006P2 |
| برند | Emerson |
| مبدأ | ایالات متحده آمریکا |
| وزن | 2.0 کیلوگرم |
| ابعاد | فرم فاکتور ماژول سری M |
| دمای کاری | -40 درجه سانتی‌گراد تا 70 درجه سانتی‌گراد |
| مصرف برق | تأمین برق از طریق حامل سیستم |
| پیکربندی پورت | 2 پورت مستقل (RS232/422/485) |
| نرخ انتقال داده (Baud Rate) | 300 تا 115200 بیت بر ثانیه |
کنترل فرآیند: اتصال رابط سریال
VE4006P2 از ادغام با چگالی بالا با حداکثر 32 مجموعه داده (16 مجموعه در هر پورت) پشتیبانی می‌کند که امکان همکاری بی‌وقفه بین دستگاه‌های میدانی قدیمی و معماری کنترل DeltaV را فراهم می‌آورد. هر پورت به صورت فیزیکی از بَک‌پلین سیستم و پورت سریال مقابل جدا شده است تا از انتشار نویز حالت مشترک جلوگیری شود. این کارت از حالت‌های انتقال انتخابی RS232، RS422/485 نیمه‌دوطرفه و RS422/485 تمام‌دوطرفه پشتیبانی می‌کند و انعطاف‌پذیری برای نیازهای مختلف لایه فیزیکی فراهم می‌آورد. ماژول از پاریتی قابل تنظیم (زوج، فرد، بدون پاریتی) پشتیبانی می‌کند و نظرسنجی داده‌ها را در طیف وسیعی از نرخ‌های انتقال داده به صورت قطعی انجام می‌دهد تا عملکرد ارتباطی پایدار در محیط‌های با تداخل الکترومغناطیسی بالا تضمین شود.
سؤالات متداول (FAQ)
س: آیا پورت‌های سریال روی VE4006P2 به صورت داخلی زمین شده‌اند؟
ج: خیر. هر پورت از سیستم و پورت مقابل جدا شده است و نیاز به زمین کردن خارجی شاسی یا سیگنال دارد تا یکپارچگی جداسازی حفظ شده و از تجمع نویز الکتریکی روی خطوط سریال جلوگیری شود.
س: آیا می‌توان از دو پورت برای ارتباطات افزونه به همان دستگاه استفاده کرد؟
ج: بله. معماری دو پورت امکان پیکربندی مسیر سریال افزونه را فراهم می‌کند. هنگام پیکربندی برای افزونگی، کنترلر مدیریت سوئیچ ارتباط بین پورت‌ها را بدون از دست رفتن داده انجام می‌دهد، به شرطی که کابل‌کشی میدانی خارجی از توپولوژی افزونه پشتیبانی کند.
راهنمای نصب میدانی
-
نصب: ماژول VE4006P2 باید روی حامل I/O سری M دلتاوی نصب شود. اطمینان حاصل کنید که بلوک ترمینال ساده به‌طور محکم قرار گرفته است تا اتصال زمین سیگنال حفظ شود.
-
سیم‌کشی: برای کاربردهای RS422/485 از کابل‌های جفت‌پیچیده شیلددار استفاده کنید. شیلد باید در پیچ زمین مشخص شده روی حامل متصل شود تا تأخیرهای تبدیل پروتکل و تداخل القایی به حداقل برسد.
-
زمین کردن: زمین کردن خارجی هر پورت الزامی است. مسیر با امپدانس پایین به باس زمین مشترک کابینت برقرار کنید تا از موانع جداسازی داخلی در برابر ولتاژهای گذرا محافظت شود.
-
پیکربندی: قبل از شروع ارتباط، اطمینان حاصل کنید که تنظیمات نرخ انتقال داده و پاریتی در ایستگاه کاری DeltaV با نیازهای دستگاه میدانی متصل شده مطابقت دارد تا از خطاهای فریم‌بندی یا خرابی بسته‌ها جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
