جزئیات محصول

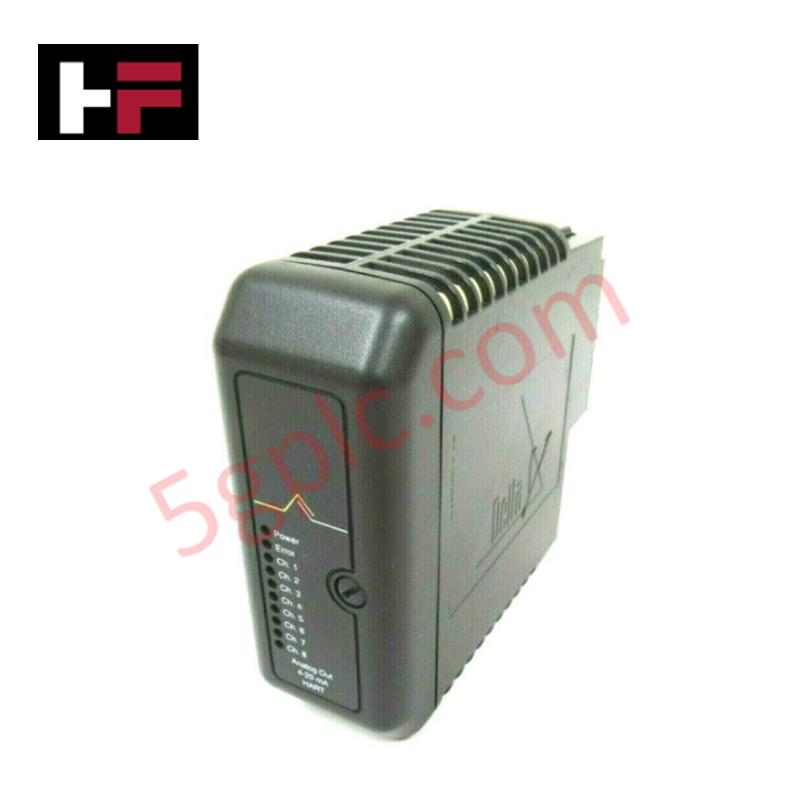

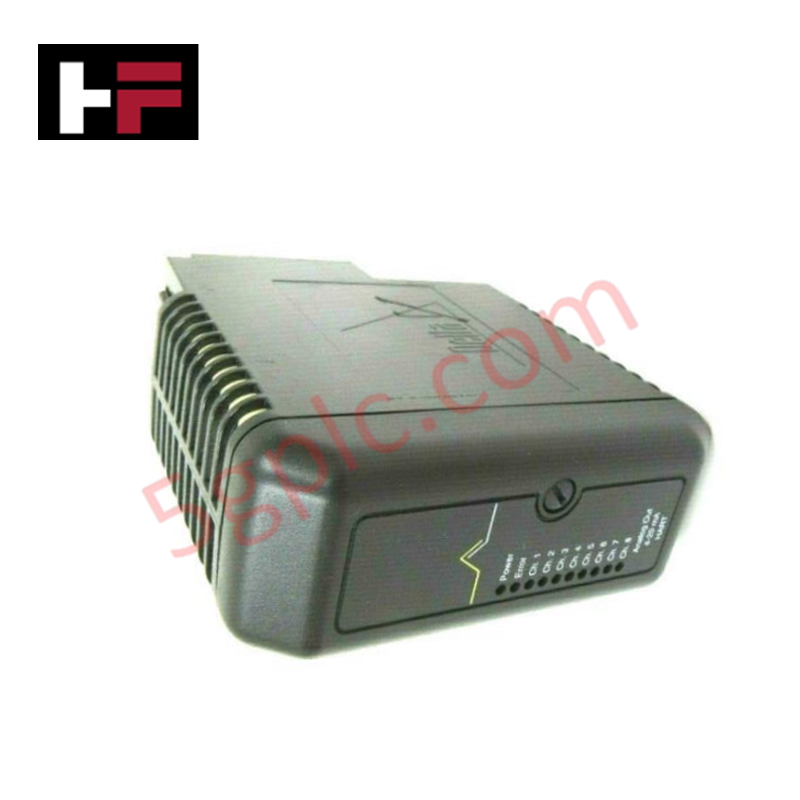

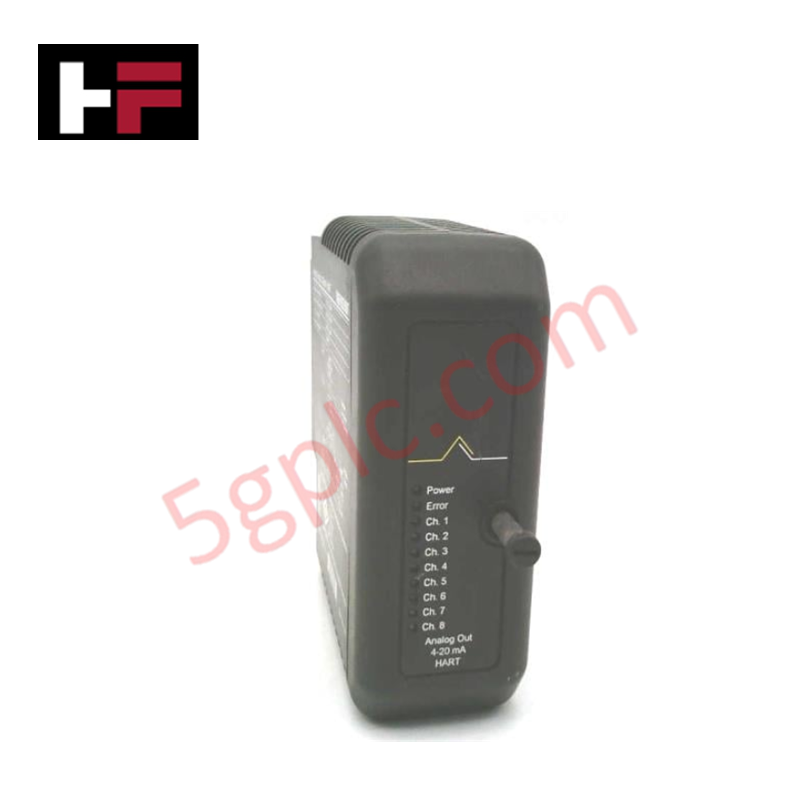

پیکربندی شده برای جمع‌آوری سیگنال با چگالی بالا در زیرسیستم‌های ورودی/خروجی DeltaV، Emerson VE4003S2B9 (VE4003S2B9 ترمینال بلوک AI دو سیمه 16 کاناله) اجرای فیزیکی/الکتریکی مستقیم رابط سیگنال 16 کاناله 4-20 mA HART را فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
| مدل | VE4003S2B9 |
| برند | Emerson |
| مبدأ | ایالات متحده آمریکا |
| وزن | 2.0 کیلوگرم |
| ابعاد | 10.7 سانتی‌متر × 4.1 سانتی‌متر × 10.5 سانتی‌متر |
| دمای کاری | -40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد |
| مصرف برق | توزیع برق میدان غیرفعال |
| تعداد کانال | 16 کانال |
| دامنه سیگنال | 4-20 mA HART (دو سیمه) |
کنترل فرآیند: پروتکل حلقه 4-20 mA HART
ترمینال بلوک VE4003S2B9 از پروتکل حلقه 4-20 mA HART پشتیبانی می‌کند و امکان جمع‌آوری یکپارچه متغیرهای اصلی فرآیند و همپوشانی ارتباط دیجیتال FSK از فرستنده‌های نصب شده در میدان را فراهم می‌آورد. طراحی سخت‌افزاری شامل ویژگی‌های ایزولاسیون کانال به کانال است تا از انتشار نویز بین حلقه‌های ورودی جداگانه جلوگیری کند. با عبور برق میدان از طریق مجموعه ترمینال بلوک مستقیماً به فرستنده‌های دو سیمه، این ماژول پیچیدگی سیم‌کشی خارجی را به حداقل می‌رساند و در عین حال ویژگی‌های امپدانس لازم برای همپوشانی پایدار ارتباط HART را حفظ می‌کند.
سؤالات متداول (FAQ)
س: نقش خاص علامت‌گذاری "Series 2 Plus" برای این ترمینال بلوک چیست؟
ج: علامت‌گذاری Series 2 Plus نشان می‌دهد که این ترمینال بلوک از نظر فیزیکی و الکتریکی برای سازگاری با خط کارت‌های ورودی/خروجی Series 2 Plus DeltaV کلیدگذاری شده است. این اطمینان می‌دهد که نقشه‌برداری پین با چگالی بالا کارت 16 کاناله به درستی با ترمینال‌های سیم‌کشی میدان هم‌تراز شده است.
س: آیا پوشش محافظ G3 بر دفع حرارتی ماژول تأثیر می‌گذارد؟
ج: پوشش محافظ ISA-S71.04-1985 کلاس G3 برای ارائه حفاظت محیطی طراحی شده است بدون اینکه پروفیل‌های دفع حرارتی مدار داخلی را تحت تأثیر قرار دهد. اطمینان حاصل کنید که جریان هوای محیط مطابق با مشخصات تهویه استاندارد کابینت حفظ شود تا با محدوده دمای کاری -40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد مطابقت داشته باشد.
راهنمای نصب در میدان
-
نصب: ترمینال بلوک را روی حامل سری M قرار دهید. اطمینان حاصل کنید که پین‌های کلیدگذاری مکانیکی به درستی هم‌تراز شده‌اند تا از وارد شدن ماژول ناسازگار که ممکن است به کانکتورهای بک‌پلین آسیب برساند، جلوگیری شود.
-
سیم‌کشی: ابزارهای دو سیمه میدان را طبق نمودار حلقه متصل کنید. از کابل جفت تابیده شیلددار استفاده کنید و اطمینان حاصل کنید که شیلد به باس زمین یکپارچه حامل متصل شده است تا نویز القایی به حداقل برسد.
-
حفاظت محیطی: با توجه به درجه حفاظت IP20، اطمینان حاصل کنید که محیط نصب عاری از گرد و غبار رسانا و رطوبت بیش از حد باشد. پوشش محافظ G3 حفاظت در برابر گازهای خورنده را فراهم می‌کند اما جایگزین نیاز به محفظه با درجه NEMA نیست.
-
تأیید: پیش از اتصال کارت ورودی/خروجی به بک‌پلین، پیوستگی حلقه و وجود ولتاژ در ترمینال‌ها را بررسی کنید تا از آسیب احتمالی به مدار ورودی ناشی از خطاهای سیم‌کشی سمت میدان جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
