جزئیات محصول

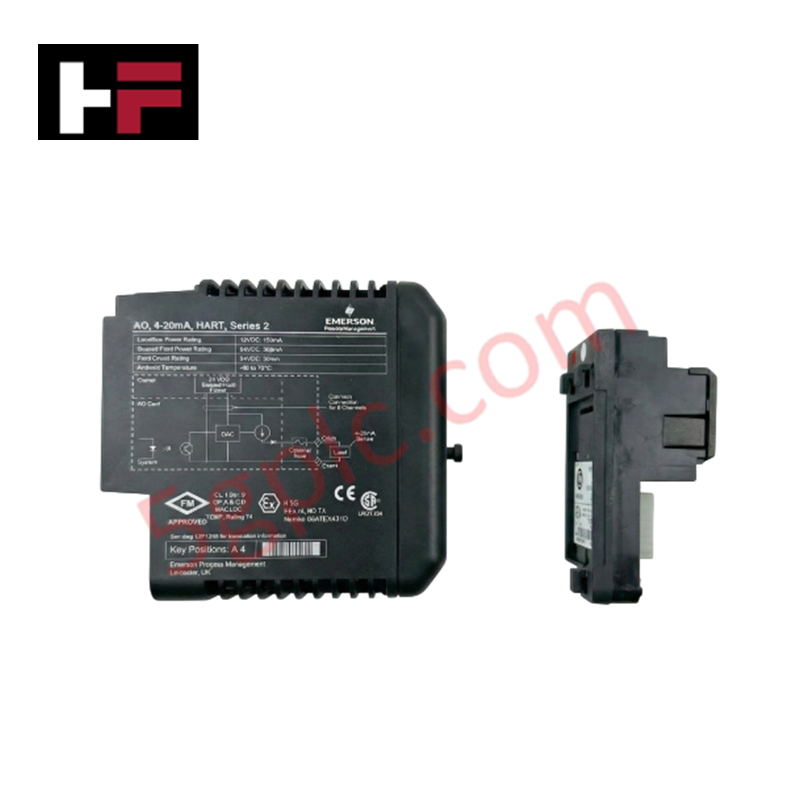

پیکربندی شده برای خاتمه سیگنال آنالوگ در شبکه‌های اتوماسیون DeltaV، Emerson VE4003S2B1 (بلوک خاتمه ورودی/خروجی استاندارد VE4003S2B1 ) اتصال فیزیکی/الکتریکی مستقیم رابط سیگنال ۸ کاناله ۴-۲۰ میلی‌آمپر HART را فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
| مدل | VE4003S2B1 |
| برند | Emerson |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۱.۵ کیلوگرم |
| ابعاد | ۱۰.۷ سانتی‌متر × ۴.۱ سانتی‌متر × ۱۰.۵ سانتی‌متر |
| دمای کاری | -۴۰ درجه سانتی‌گراد تا ۷۰ درجه سانتی‌گراد |
| مصرف برق | خاتمه غیرفعال |
| تعداد کانال | ۸ کانال |
| سازگاری سیگنال | ۴-۲۰ میلی‌آمپر HART |
کنترل فرآیند: پروتکل حلقه ۴-۲۰ میلی‌آمپر HART
VE4003S2B1 به عنوان یک بلوک رابط غیرفعال طراحی شده است تا یکپارچگی سیگنال برای حلقه‌های ابزار دقیق ۴-۲۰ میلی‌آمپر HART را حفظ کند. معماری خاتمه از ارتباط دوطرفه HART پشتیبانی می‌کند و امکان پیکربندی دستگاه، کالیبراسیون و بازیابی داده‌های تشخیصی را بدون قطع انتقال متغیر اصلی فرآیند فراهم می‌آورد. هر یک از ۸ کانال به گونه‌ای ساختار یافته‌اند که مقاومت سری را به حداقل برسانند و امپدانس بهینه حلقه را برای یکپارچه‌سازی فرستنده‌های میدانی در فواصل طولانی تضمین کنند. این بلوک با پوشش همگن مطابق با استاندارد ISA-S71.04-1985 کلاس G3 محافظت شده است تا از خوردگی تماس‌های ترمینال در محیط‌های صنعتی سخت جلوگیری کند.
سؤالات متداول (FAQ)
س: آیا VE4003S2B1 برق فعال به دستگاه‌های میدانی ارائه می‌دهد؟
ج: VE4003S2B1 یک بلوک خاتمه غیرفعال است. این بلوک برق فعال حلقه را به ابزار دقیق میدانی ارائه نمی‌دهد؛ برق باید از طریق کارت ورودی/خروجی مرتبط یا منبع برق حلقه خارجی تأمین شود.
س: آیا این بلوک خاتمه برای استفاده در محیط‌های با لرزش شدید مناسب است؟
ج: بله. این دستگاه برای شوک ۱۰ g با موج نیمه سینوسی به مدت ۱۱ میلی‌ثانیه رتبه‌بندی شده است و برای کابینت‌های صنعتی استاندارد مناسب است. اطمینان حاصل کنید که تمام پیچ‌های ترمینال با گشتاور مشخص شده محکم شده‌اند تا از شل شدن تماس‌ها به دلیل لرزش مکانیکی جلوگیری شود.
راهنمای نصب میدانی
-
نصب: بلوک خاتمه را به ریل ورودی/خروجی محکم کنید. اطمینان حاصل کنید که فضای کافی برای شعاع خم کابل، به ویژه هنگام استفاده از کابل ابزار دقیق چند زوج شیلددار، حفظ شده است.
-
شیلدینگ: شیلدهای کابل را در ترمینال‌های زمین مشخص شده روی بلوک یا نوار زمین کابینت مجاور خاتمه دهید. خاتمه مداوم شیلد برای حفظ ایمنی سیگنال HART در برابر تداخل الکترومغناطیسی ضروری است.
-
سیم‌کشی: از هادی‌هایی با اندازه ۰.۵ میلی‌متر مربع تا ۲.۵ میلی‌متر مربع برای اتصالات میدانی استفاده کنید. قبل از خاتمه نهایی، قطبیت هر حلقه را بررسی کنید تا از وارونگی سیگنال یا آسیب به فرستنده متصل شده جلوگیری شود.
-
محیط زیست: اگرچه برای آلاینده‌های کلاس G3 رتبه‌بندی شده است، اطمینان حاصل کنید که درب کابینت مهر و موم شده است تا درجه حفاظت IP 20 حفظ شده و از ورود گرد و غبار رسانا یا رطوبت جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
