جزئیات محصول

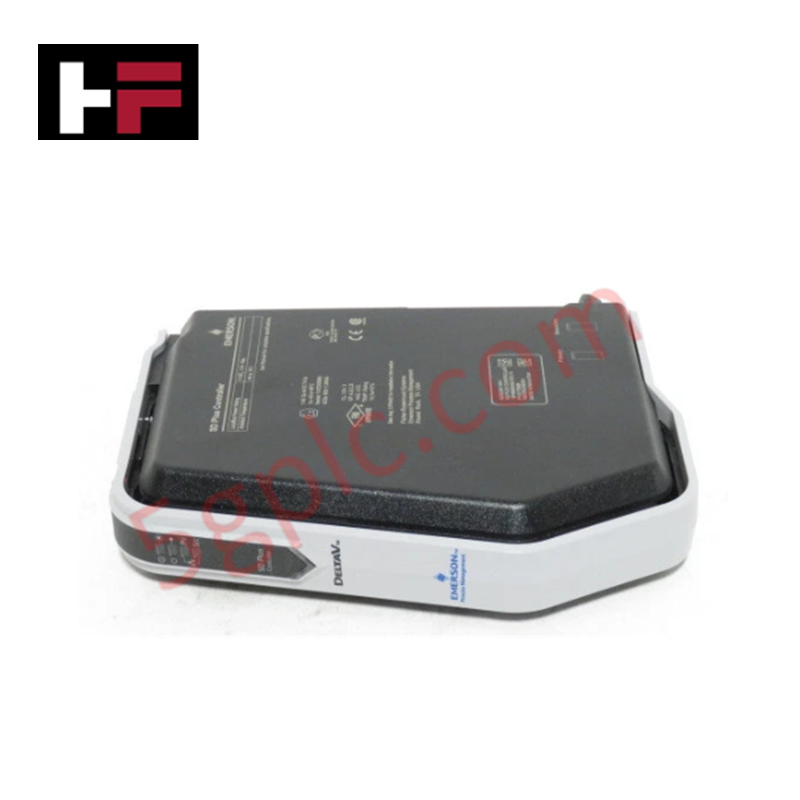

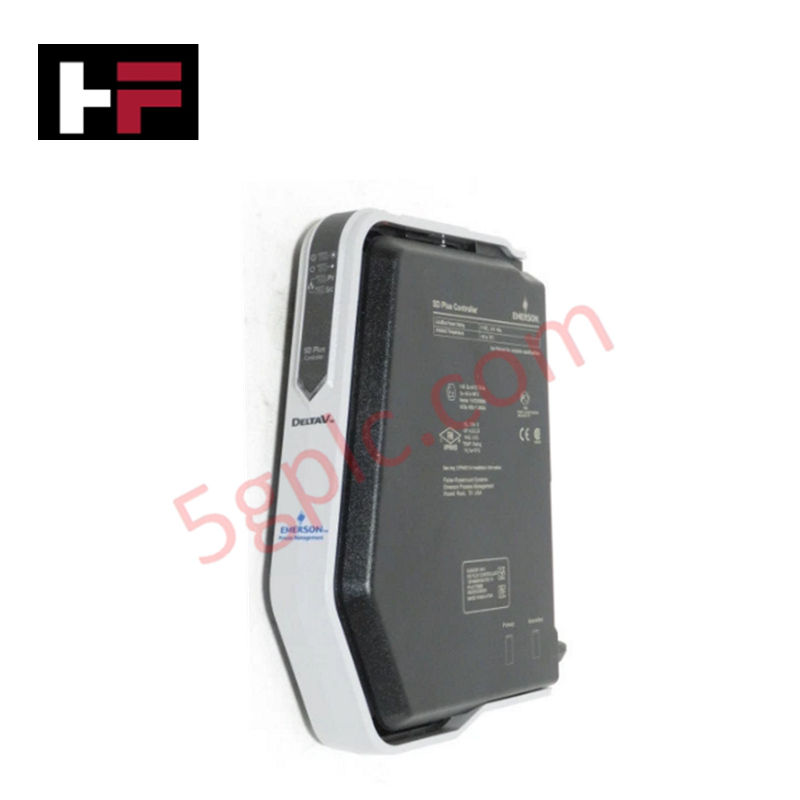

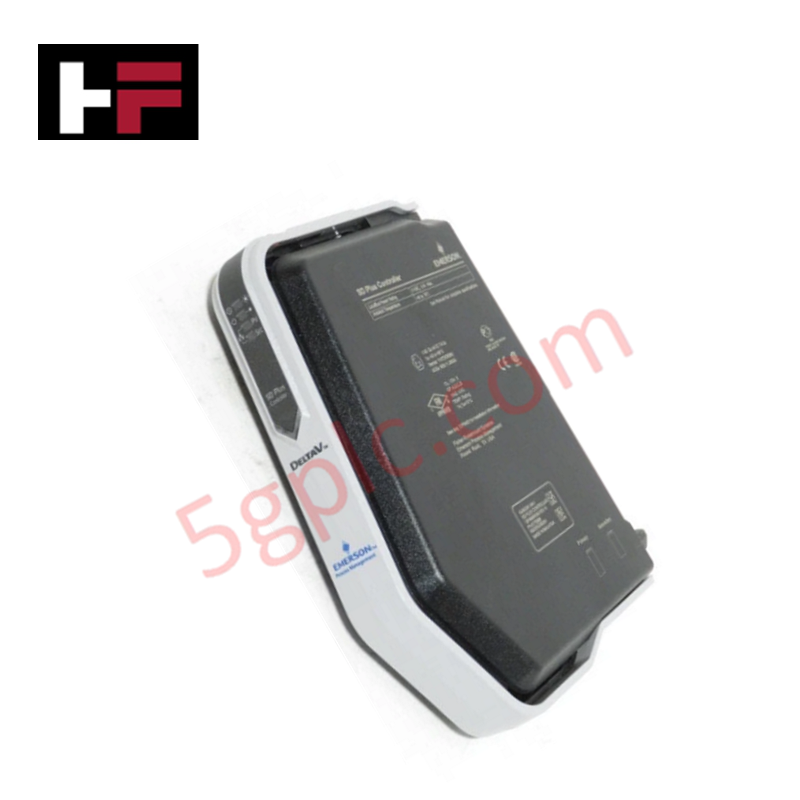

پیکربندی شده برای کنترل فرآیند در زمان واقعی در شبکه‌های اتوماسیون DeltaV، Emerson SE3007 (SE3007 کنترلر SX) اجرای مستقیم فیزیکی/الکتریکی پردازش منطق و مدیریت ارتباطات ورودی/خروجی را فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
| مدل | SE3007 |
| برند | Emerson |
| مبدأ | ایالات متحده آمریکا |
| وزن | مشخص نشده |
| ابعاد | فرم فاکتور استاندارد کنترلر DeltaV SX |
| دمای کاری | -40 درجه سانتی‌گراد تا +60 درجه سانتی‌گراد |
| مصرف برق | معمولاً 5.0 W، حداکثر 7.0 W |
| ولتاژ ورودی | 5 VDC، حداکثر 1.4 A |
| حافظه کاربر | 96 مگابایت |
کنترل فرآیند: ایزولاسیون کانال به کانال
کنترلر SE3007 از تکنیک‌های ایزولاسیون گالوانیکی یکپارچه استفاده می‌کند تا اطمینان حاصل شود که یکپارچگی سیگنال در سراسر باس بک‌پلین حفظ شود. با ایزوله کردن هسته پردازش داخلی از مدارهای ورودی/خروجی سمت میدان، ماژول به طور مؤثری خطر انتشار نویز حالت مشترک و نوسانات پتانسیل زمین را کاهش می‌دهد. این معماری ایزولاسیون با مسیرهای تغذیه و ارتباطی افزونه ترکیب شده است تا تعیین‌پذیری در سطح سیستم حفظ شود. فیوزهای داخلی 3.0 A غیرقابل تعویض، حفاظت مدار برای رابط تغذیه بک‌پلین کنترلر را فراهم می‌کنند و از گسترش خطاهای موضعی در ماژول به باس توزیع برق اصلی جلوگیری می‌کنند.
سؤالات متداول (FAQ)
س: محدودیت‌های مربوط به فیوزهای داخلی چیست؟
ج: SE3007 از فیوزهای داخلی 3.0 A استفاده می‌کند که قابل تعویض نیستند. در صورت بروز اتصال کوتاه داخلی یا شرایط جریان بیش از حد که منجر به سوختن فیوز شود، ماژول غیرقابل تعمیر در نظر گرفته شده و برای بازیابی عملکرد کنترلر باید تعویض شود.
س: آیا SE3007 با بک‌پلین‌های موجود DeltaV سازگار است؟
ج: این ماژول برای اسلات‌های استاندارد کنترلر DeltaV طراحی شده است. اطمینان حاصل کنید که فریمور بک‌پلین به نسخه‌ای به‌روزرسانی شده است که با منطق کنترلر SE3007 SX سازگار باشد تا ارتباط صحیح و اجرای نرخ اسکن ورودی/خروجی امکان‌پذیر شود.
راهنمای نصب در محل
-
نصب: کنترلر را در اسلات کنترلر اصلی مشخص شده قرار دهید. اطمینان حاصل کنید که قفل‌های نگهدارنده کاملاً درگیر شده‌اند تا فشار تماس مناسب روی پین‌های بک‌پلین تضمین شود، زیرا اتصالات شل می‌توانند باعث خطاهای ارتباطی متناوب شوند.
-
زمین کردن: بدنه کنترلر را با استفاده از تسمه‌های زمین‌بندی بافته شده با ضخامت بالا به باس زمین کابینت متصل کنید. این کار امپدانس نویز فرکانس بالا را کاهش داده و حفاظت مؤثر گذرا برای برد منطق داخلی فراهم می‌کند.
-
محیط: اگرچه برای دمای -40 درجه سانتی‌گراد تا +60 درجه سانتی‌گراد رتبه‌بندی شده است، از قرار دادن آن در نزدیکی منابع حرارتی بالا در داخل کابینت خودداری کنید تا از کاهش عملکرد حرارتی پردازنده جلوگیری شود. حداقل فاصله 50 میلی‌متر در بالا و پایین ماژول برای جریان هوای غیر فعال حفظ شود.
-
تأیید: پس از روشن شدن، از طریق ایستگاه کاری تشخیصی DeltaV بررسی وضعیت انجام دهید. ضربان قلب پردازنده و وضعیت ارتباط با زیرسیستم ورودی/خروجی را قبل از فعال کردن حلقه‌های کنترل فرآیند تأیید کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
