جزئیات محصول

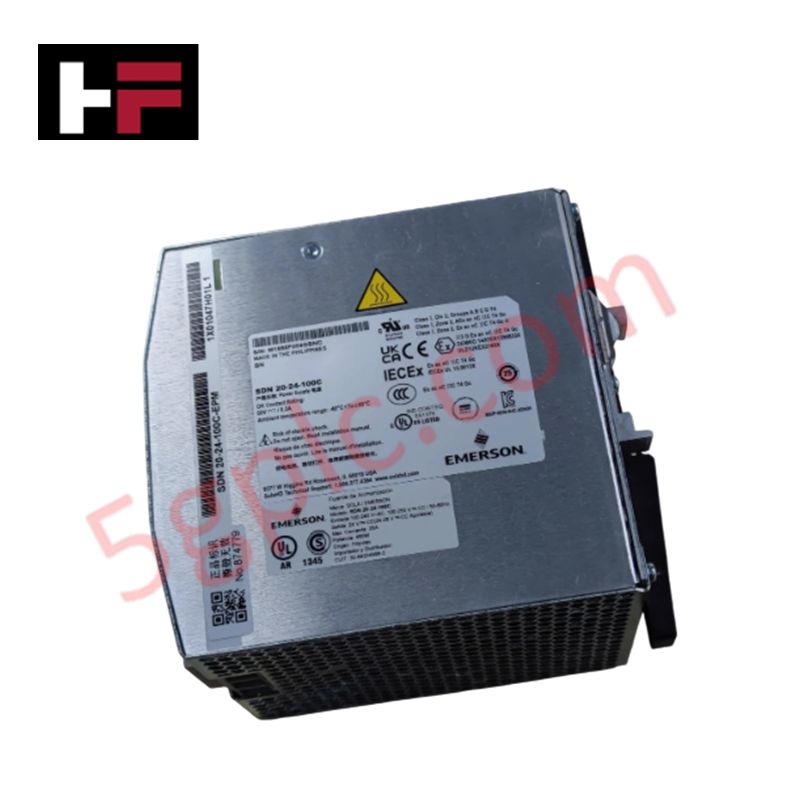

پیکربندی شده برای تنظیم ولتاژ DC در داخل تابلوهای کنترل صنعتی، Emerson SDN 20-24-100C (ماژول منبع تغذیه 1X01047H01L) اجرای الکتریکی فیزیکی مستقیم برای تبدیل ورودی خط AC به خروجی پایدار ۲۴ ولت DC را فراهم می‌کند. این ماژول به عنوان یک جزء اصلی تبدیل توان عمل می‌کند و سطوح ولتاژ مشخص شده را برای کنترل‌کننده‌ها، مجموعه‌های ورودی/خروجی و ابزارهای جانبی در اکوسیستم اتوماسیون امرسون حفظ می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | SDN 20-24-100C (1X01047H01L) |
| برند | Emerson |
| مبدأ | ایالات متحده |
| وزن | ۰.۳ کیلوگرم |
| ابعاد | ۱۰.۱ سانتی‌متر × ۷.۹ سانتی‌متر × ۱۰.۸ سانتی‌متر |
جبران اتصال سرد (CJC) و مدیریت حرارتی
SDN 20-24-100C برای حفظ پایداری حرارتی در عملیات با بار بالا طراحی شده است. هنگامی که در سیستم‌هایی با ورودی‌های آنالوگ به کار گرفته می‌شود، توزیع مناسب توان حلقه را پشتیبانی می‌کند که برای جلوگیری از انحراف حرارتی در مدارهای تنظیم سیگنال ضروری است. تنظیم دقیق حفظ می‌شود تا اطمینان حاصل شود که قطعات حساس، مانند آن‌هایی که به جبران اتصال سرد (CJC) برای حس دما وابسته‌اند، ولتاژ ثابتی دریافت می‌کنند و بدین ترتیب از خطاهای اندازه‌گیری سیگنال ناشی از نوسانات ولتاژ در شبکه توزیع توان جلوگیری می‌شود.
سؤالات متداول (FAQ)
س: آیا خروجی ۲۴ ولت DC می‌تواند به صورت موازی با یک ماژول منبع تغذیه دیگر متصل شود؟
ج: اتصال موازی خروجی‌ها فقط در صورتی باید انجام شود که نسخه خاص ماژول به طور صریح از حالت‌های اشتراک بار یا پیکربندی افزونه پشتیبانی کند. برای تأیید اینکه آیا دیود-OR یا عملکرد موازی برای این شماره کاتالوگ مجاز است، به نمودارهای سیم‌کشی سیستم مراجعه کنید.
س: الزامات فاصله حرارتی برای نصب این منبع تغذیه چیست؟
ج: حداقل ۵ سانتی‌متر فضای هوای آزاد در بالا و پایین ماژول حفظ شود تا امکان خنک‌سازی طبیعی با همرفت فراهم شود. از نصب قطعات تولیدکننده حرارت در مجاورت مستقیم منبع تغذیه خودداری کنید تا از کاهش زودهنگام ظرفیت جلوگیری شود.
راهنمای نصب در محل
- ماژول را روی ریل DIN استاندارد ۳۵ میلی‌متری نصب کنید و اطمینان حاصل کنید که گیره قفل به طور کامل درگیر شده است تا از حرکت جلوگیری شود.
- سیم‌کشی ورودی AC و کابل‌کشی خروجی DC را مطابق با نشانه‌های ترمینال روی بدنه ماژول انجام دهید.
- برای همه اتصالات از سرسیم استفاده کنید تا مقاومت تماس پایین باشد و از ریش شدن هادی جلوگیری شود.
- زمین کابینت را به ترمینال شاسی مشخص شده متصل کنید تا مرجعی برای فیلتر نویز و حفاظت در برابر گذراها فراهم شود.
- قبل از اتصال بارهای حساس ورودی/خروجی، ولتاژ خروجی را با استفاده از مولتی‌متر کالیبره شده در بلوک ترمینال بررسی کنید تا از تنظیم صحیح اطمینان حاصل شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
