جزئیات محصول

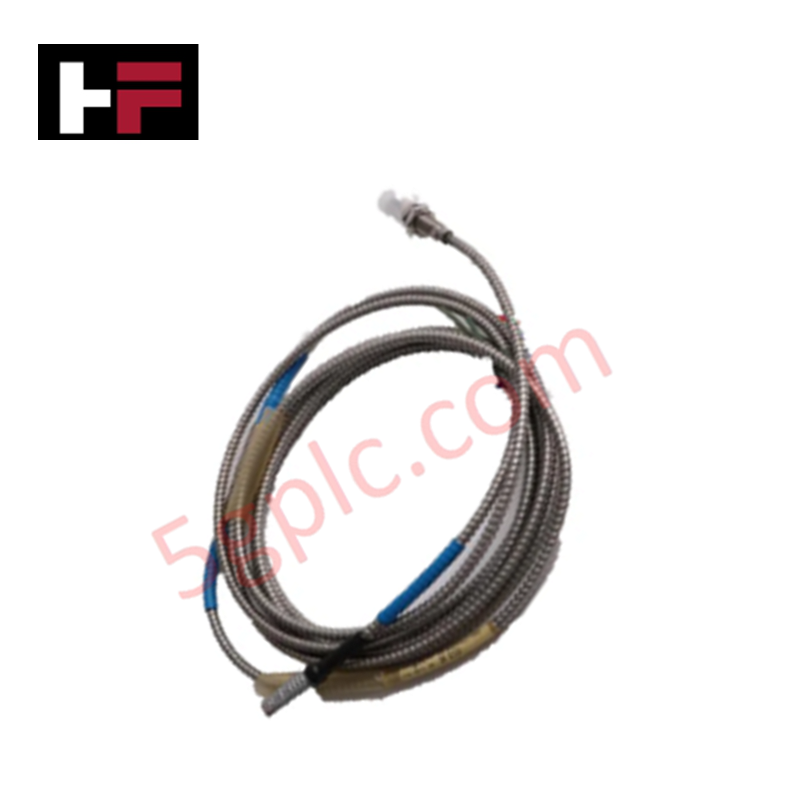

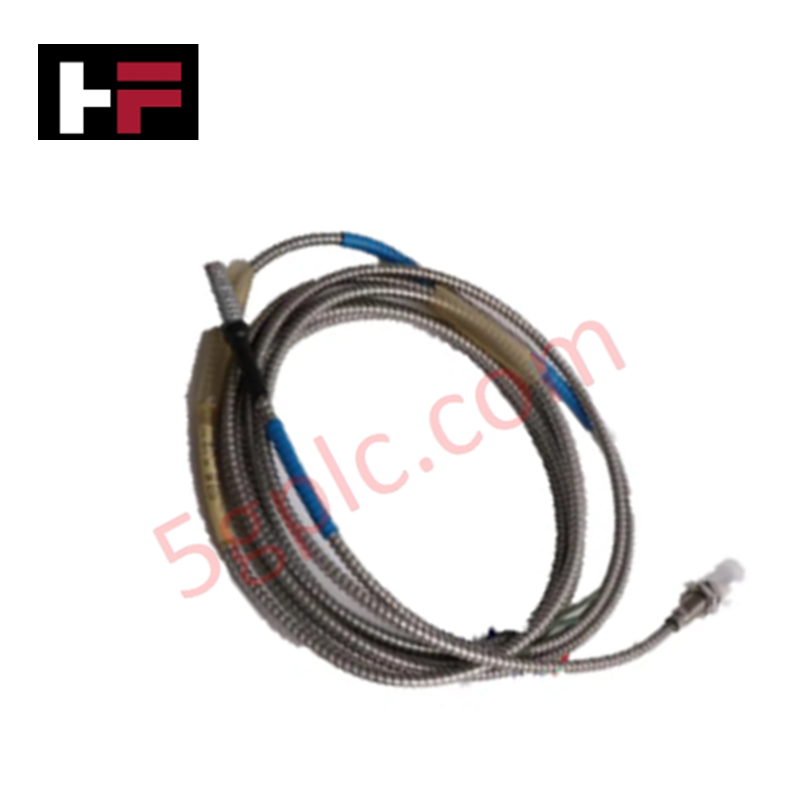

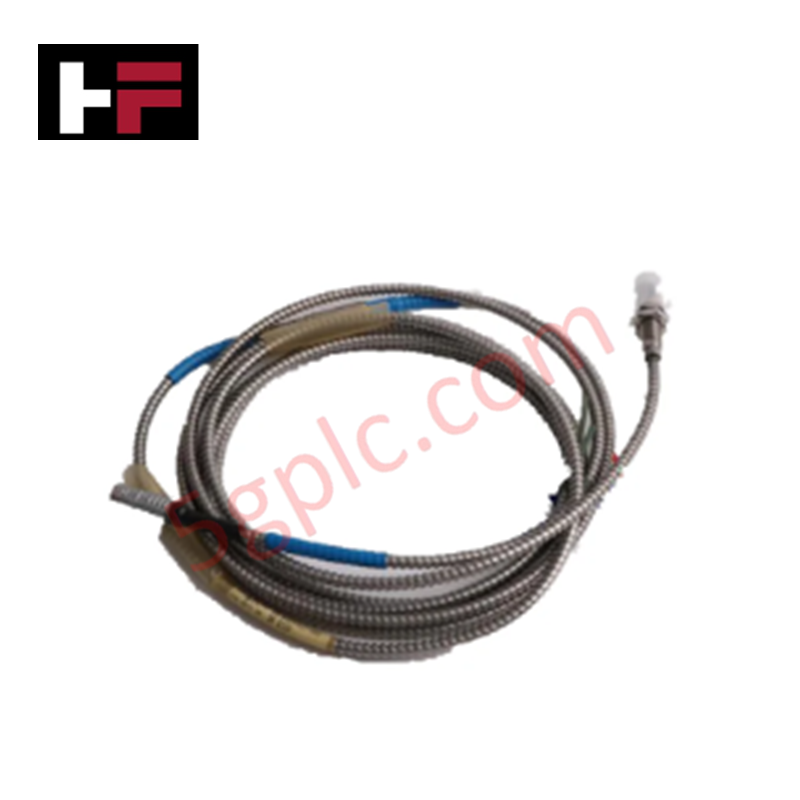

Emerson PR6423/013-110 که با عنوان PR6423 Proximity Sensors نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای اندازه‌گیری بدون تماس جابه‌جایی شفت و ارتعاشات دینامیکی در پلتفرم‌های پایش ماشین‌آلات Emerson AMS و EPRO عمل می‌کند. مجموعه مبدل در نوک پروب یک میدان القایی جریان گردابی ایجاد می‌کند تا تغییرات بسیار جزئی فاصله فیزیکی نسبت به اهداف فلزی رسانا را، بدون تماس مکانیکی، به خروجی‌های الکتریکی پیوسته تبدیل کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PR6423/013-110 |
| برند | Emerson |
| مبدأ | ایالات متحده |
| دمای کاری | -35 تا +180 درجه سانتی‌گراد (هد سنسور) |
| قطر هد پروب | 8 میلی‌متر |
| اصل اندازه‌گیری | جریان گردابی بدون تماس |
| جنس هدف | فولاد فرومغناطیسی |
| جنس محفظه | فولاد زنگ‌نزن (SST) |
| رابط کابل | مجموعه کابل رابط زره‌دار / استاندارد |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال
هنگامی که سنسور به مبدل‌های سیگنال سازگار سری CON متصل می‌شود، رابط سنسور خروجی‌های ولتاژ آنالوگ شرطی‌شده یا پروتکل حلقه 4-20 mA HART را به رک‌های پایش بالادستی ارائه می‌دهد. ایزولاسیون گالوانیکی کانال‌به‌کانال، سیگنال‌های سنسور میدانی را از مراجع زمین سیستم جدا می‌کند و از تداخل پتانسیل زمین در حالت مشترک در نصب‌های چندکاناله جلوگیری می‌کند. جبران‌سازی حرارتی داخلی، پایداری ضریب مقیاس را در گستره وسیعی از دماهای کاری حفظ می‌کند و در نتیجه، بازخورد دقیق ارتعاش پیک‌به‌پیک و موقعیت محوری را تضمین می‌کند.
سؤالات متداول
س: عملکرد اصلی مجموعه سنسور PR6423/013-110 چیست؟
پ: این سنسور با استفاده از حسگری القایی مبتنی بر جریان گردابی و بدون تماس، ارتعاشات دینامیکی شفت و جابه‌جایی محوری استاتیک را در ماشین‌آلات دوار اندازه‌گیری می‌کند.
س: مبدل سیگنال چگونه اندازه‌گیری‌های خام مبدل را پردازش می‌کند؟
پ: ماژول مبدل CON جفت‌شده، سیم‌پیچ پروب را تحریک کرده و تغییرات امپدانس را به سیگنال‌های استاندارد ولتاژ یا پروتکل حلقه 4-20 mA HART تبدیل می‌کند.
راهنمای نصب در محل
برای جلوگیری از ایجاد بارگذاری القایی کاذب ناشی از هندسه محفظه اطراف، در اطراف نوک حسگر 8 میلی‌متری، شعاعی از فضای فلزی بدون مانع به اندازه حداقل 1.5 برابر قطر نوک ایجاد کنید. کابل‌کشی سنسور را درون لوله فلزی اختصاصی و دارای اتصال زمین انجام دهید و آن را از کابل‌های برق AC با ولتاژ بالا و درایوهای موتور جدا نگه دارید. شیلد بافته‌شده کابل را فقط در یک نقطه به فریم ترمینال زمین فنی متصل کنید تا از ایجاد جریان‌های حلقه زمین جلوگیری شود. مهره‌های قفل‌کننده نصب را با گشتاور استاندارد محکم کنید و اتصالات در معرض محیط را با نوار خودآمیخته محافظت کنید.
