جزئیات محصول

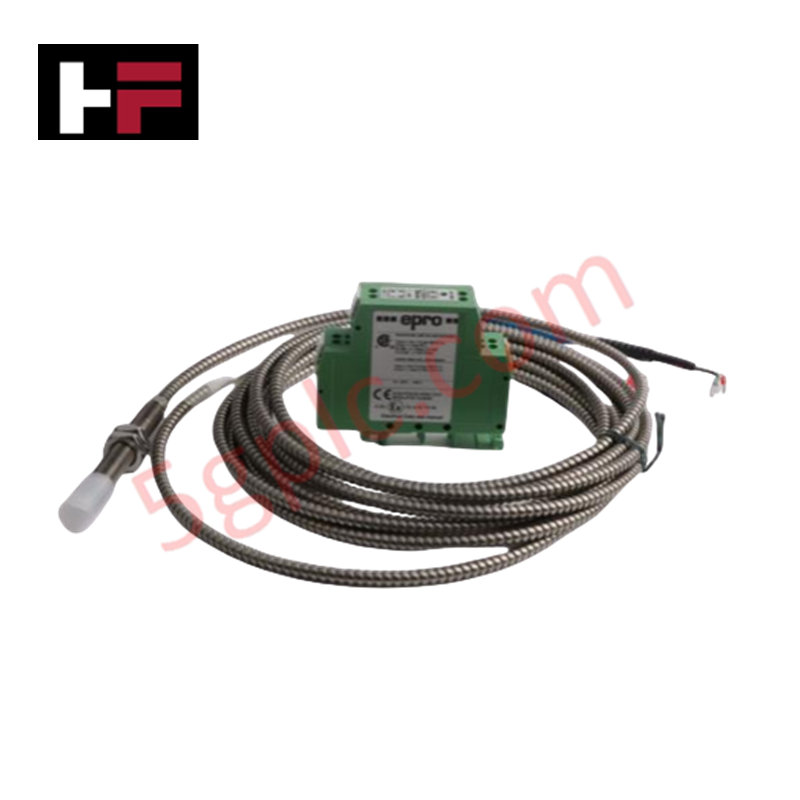

پیکربندی شده برای اندازهگیری جابجایی بدون تماس در شبکههای پایش ماشینآلات، سنسور جریان گردابی Emerson PR6424/000-030-CN (PR6424) اجرای مستقیم فیزیکی لرزش شفت و حسگر موقعیت را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PR6424/000-030-CN |
| برند | Emerson |
| مبدأ | آلمان |
| وزن | 0.36 کیلوگرم |
| ابعاد | 240 میلیمتر × 170 میلیمتر × 60 میلیمتر |
| دمای کاری | منفی 40 درجه سانتیگراد تا مثبت 100 درجه سانتیگراد |
| مصرف برق | غیرفعال (تغذیه شده توسط CON021) |
| قطر پروب | 16 میلیمتر |
پایش مکانیکی و یکپارچهسازی TSI
سنسور PR6424 از القای جریان گردابی برای اندازهگیری فاصله بین نوک پروب و هدف فلزی استفاده میکند. دستیابی به دادههای دقیق دینامیک روتور نیازمند مقیاسبندی دقیق پروب جریان گردابی است تا ولتاژ خروجی بازتابدهنده جابجایی مکانیکی واقعی باشد. هنگام نصب، کاربران باید اعتبارسنجی ولتاژ فاصله را بررسی کنند و اهداف را نزدیک به -10 ولت DC نگه دارند تا عملکرد در محدوده خطی منحنی مشخصه پروب حفظ شود. علاوه بر این، برای حفظ ضبط موج با کیفیت بالا، سیستم نیازمند سرکوب مؤثر تداخل متقابل است که با اطمینان از مسیردهی و شیلدینگ مناسب کابلهای کواکسیال متصل، از تأثیر نویز حالت مشترک بر موقعیت شفت یا فرکانس لرزش جلوگیری میکند.
سؤالات متداول
س: آیا میتوان از سنسور PR6424 با طول کابلهای غیر استاندارد استفاده کرد؟
ج: سنسور و دستگاه تنظیمکننده سیگنال CON021 همراه آن یک سیستم کالیبره شده هستند. تغییر طول کابل کواکسیال فرکانس رزونانس و امپدانس سیستم را تغییر میدهد که باعث خطا در اندازهگیری جابجایی میشود. کابلهای تأمین شده از کارخانه را تغییر ندهید.
س: آیا نوک پروب نسبت به گشتاور نصب حساس است؟
ج: گشتاور بیش از حد هنگام نصب میتواند بدنه پروب را تغییر شکل دهد یا نوک سرامیکی را ترک دهد. مجموعه نصب پروب را فقط تا رسیدن به پایداری مکانیکی لازم سفت کنید؛ برای جلوگیری از آسیب، به روشهای استاندارد صنعتی نصب سنسورهای رزوهدار مراجعه کنید.
راهنمای نصب میدانی
- تنظیم فاصله پروب: فاصله اولیه بین نوک پروب و سطح شفت را با استفاده از گیج فیلر یا مکانیزم تنظیم میکرومتری تعیین کنید. هدف قرار دادن نقطه میانی محدوده اندازهگیری خطی برای اجازه دادن به حرکت شفت در هر دو جهت است.
- یکپارچگی نصب: پروب را در یک براکت محکم ثابت کنید. لرزش بیش از حد خود براکت نصب توسط سنسور به عنوان لرزش شفت تشخیص داده میشود که منجر به دادههای نادرست پایش وضعیت میشود.
- مسیردهی کابل: کابل کواکسیال را از کابلهای برق با جریان بالا یا خروجیهای درایو فرکانس متغیر (VFD) دور نگه دارید تا از تداخل الکترومغناطیسی (EMI) و ایجاد نویز در مسیر سیگنال با امپدانس بالا جلوگیری شود.
- مراقبت از کانکتورها: اتصالات کواکسیال را تمیز و خشک نگه دارید. رطوبت یا آلودگی در رابط CON021 میتواند مسیرهای نشتی ایجاد کند که باعث انحراف سیگنال یا از دست رفتن متناوب مرجع ولتاژ فاصله میشود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
