جزئیات محصول

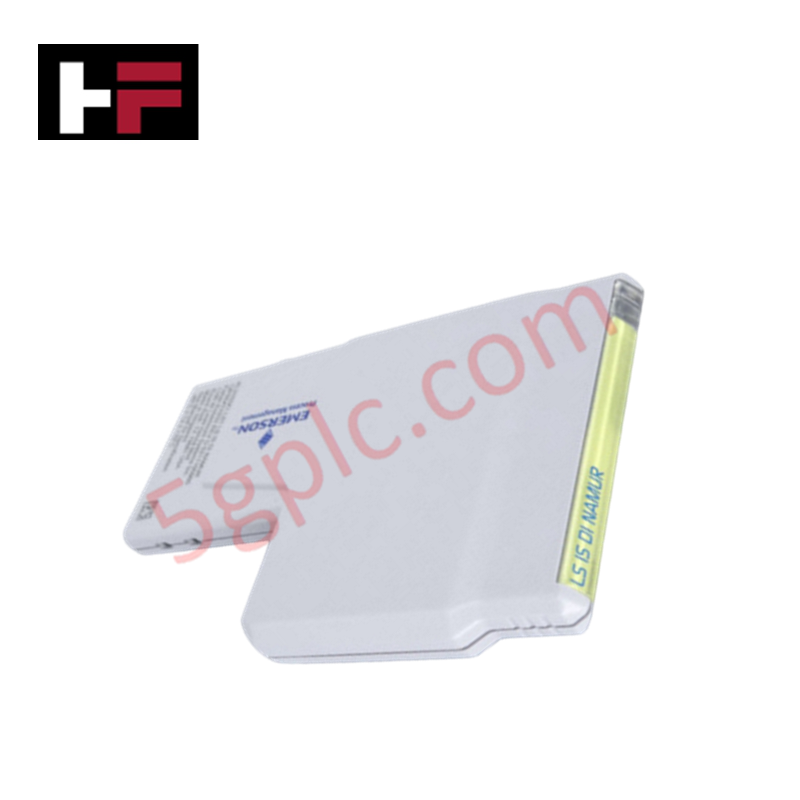

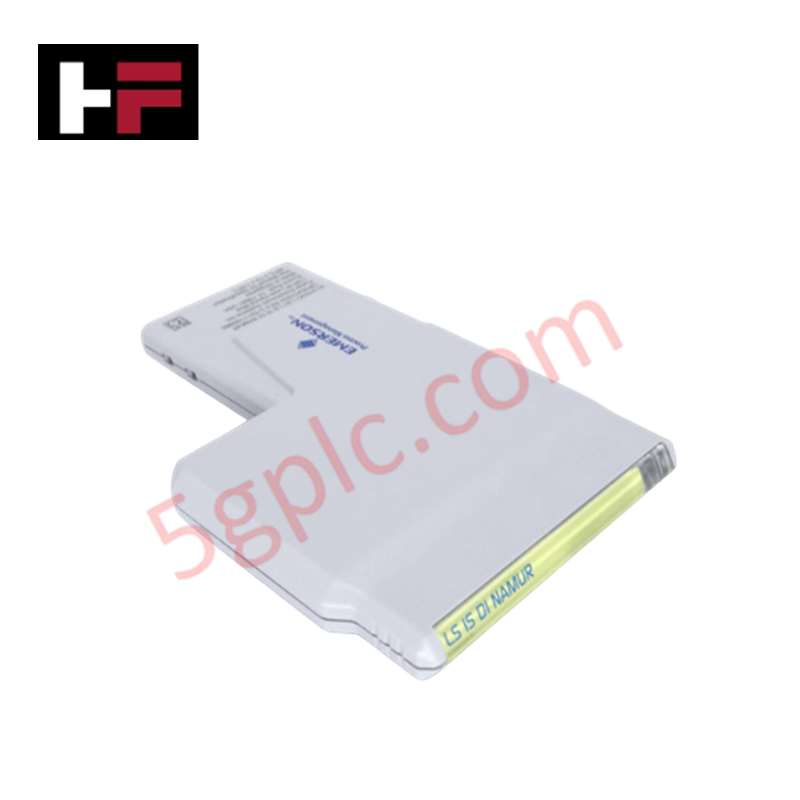

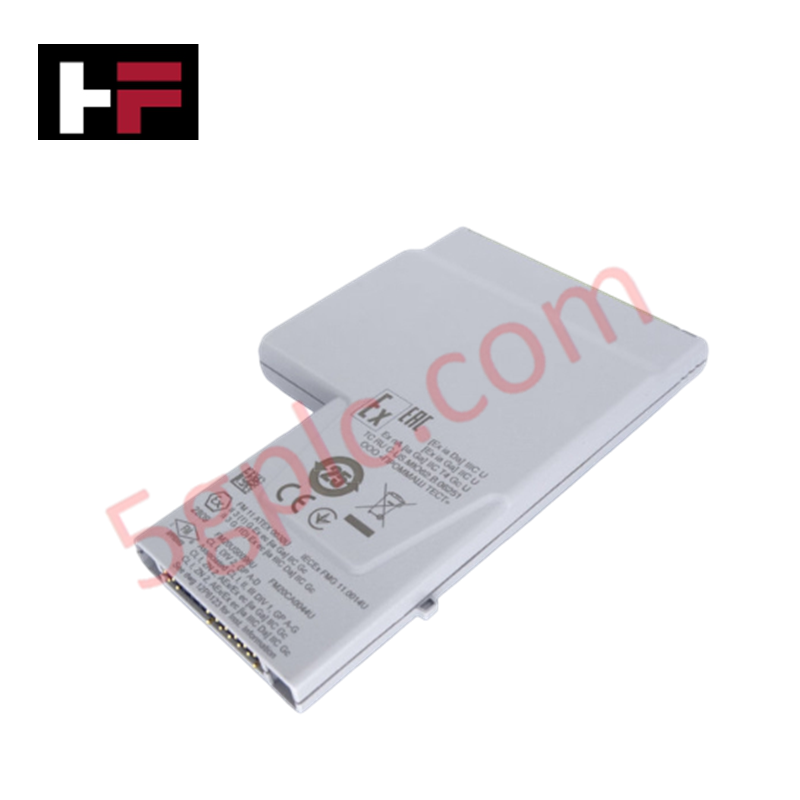

ماژول Emerson KL3103X1-LS1، که همچنین به عنوان ماژول KL3103X1-LS1 ورودی دیجیتال شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای دریافت سیگنالهای گسسته در پلتفرمهای الکترونیکی مارشالینگ DeltaV عمل میکند. این واحد رابط فیزیکی برای ورودیهای دیجیتال NAMUR را فراهم میکند و جریانهای حلقه متغیر از حسگرهای مناطق خطرناک را به متغیرهای منطقی میدانی قطعی در سراسر شبکه کنترلر محلی تبدیل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
| مدل | KL3103X1-LS1 |
| برند | Emerson |
| ساخت | ایالات متحده آمریکا |
| وزن | 0.25 پوند (0.113 کیلوگرم) |
| ابعاد | مشخصات پروفایل استاندارد ماژول CHARM |
| دمای کاری | -40 درجه سانتیگراد تا +70 درجه سانتیگراد |
| مصرف برق | حداکثر 28 میلیآمپر در 24 ولت مستقیم با تلورانس 10٪ |
| نوع ورودی | پیکربندی حسگر گسسته به سبک NAMUR |
| ایزولاسیون بکپلین | معماری ایزولاسیون گالوانیکی کانال به کانال |
ایزولاسیون کانال به کانال و پروتکل حلقه NAMUR
اجرای مکانیکی این ماژول مشخصهی گسسته بر اساس مرزهای ایزولاسیون مدار اختصاصی برای حفاظت از عملیات داخلی باس است. ساختار ورودی از طریق پارامترهای ایزولاسیون کانال به کانال تخصصی عمل میکند که از انتقال حلقههای زمین یا شرایط خطای الکتریکی گذرا در یک بلوک ترمینال میدانی به کانال نظارتی مجاور جلوگیری میکند. دستگاه نسبتهای جریان مدار هدف را مطابق با معیارهای استاندارد حلقه NAMUR پایش میکند و به منطق کنترلر بالادستی اجازه میدهد بین عملیات سوئیچینگ عادی، قطع سیم مدار باز و وضعیت خطای اتصال کوتاه در خط ورودی فعال تمایز قائل شود.
سؤالات متداول
س: آیا این ماژول گسسته از تعویض داغ (hot-swap) زنده در حالی که مجموعه پایه محلی برق دارد پشتیبانی میکند؟
ج: بله. پیکربندی سختافزاری امکان انجام تعویض داغ در زمان واقعی را بدون اختلال در نقاط ترمینال فعال مجاور فراهم میکند. لینک ارتباطی غیرفعال داخلی جریان راهاندازی را محدود میکند تا از بروز خطاهای تشخیصی بکپلین در حین تعویض جلوگیری شود.
س: ماژول چگونه تغییر منطقی معتبر را از خطای قطع سیم میدانی تشخیص میدهد؟
ج: مدار ورودی مصرف جریان مداوم حلقه هدف NAMUR را ارزیابی میکند. وضعیت کاهش یافته زیر حداقل آستانه میلیآمپر به عنوان شکست حلقه میدانی مدار باز تفسیر میشود و فوراً پرچم تشخیصی کانال را فعال میکند، نه تغییر در حالت پردازش منطقی.
راهنمای نصب میدانی
-
جهتگیری ترمینال پایه: قلاب ترازکننده قفل ماژول را در شکاف حامل پایه مخصوص قرار دهید. نیروی عمود به سمت پایین وارد کنید تا نشیمن مکانیکی کاملاً کلیک کند و اتصال بیوقفه با پینهای ارتباطی بکپلین تضمین شود.
-
مسیرهای کانال ایمن ذاتی: تمام سیمکشیهای مدار هدف NAMUR آبی را از زیرساختهای غیر ایمن ذاتی جدا کنید. فاصله فضایی 50 میلیمتری در طرح ردیابی ترمینال محفظه حفظ کنید تا جداسازی مرز ایمنی مقرراتی تضمین شود.
-
نگهداری زمین شیلد: شیلدهای کابل خارجی را فقط در نوار زمین محفظه میدانی اصلی خاتمه دهید. طرح زمین تکنقطهای را حفظ کنید تا از تداخل نویز فرکانس پایین در حلقه ردیابی سیگنال گسسته جلوگیری شود.
-
مشخصات گشتاور برای نگهدارندههای پایه: اطمینان حاصل کنید که تمام پیچهای ترمینال الکتریکی پایه طبق پارامترهای مشخص شده کارخانه محکم شدهاند. تماس شل ترمینال مقادیر مقاومت حلقه مدار را تغییر داده و باعث هشدارهای تشخیص قطع سیم متناوب میشود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
