جزئیات محصول

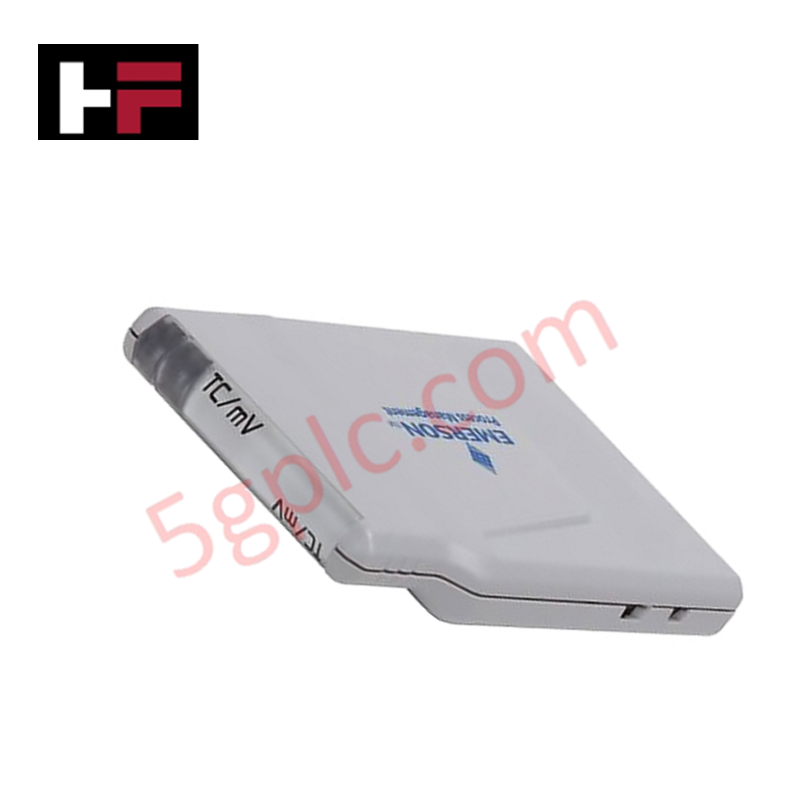

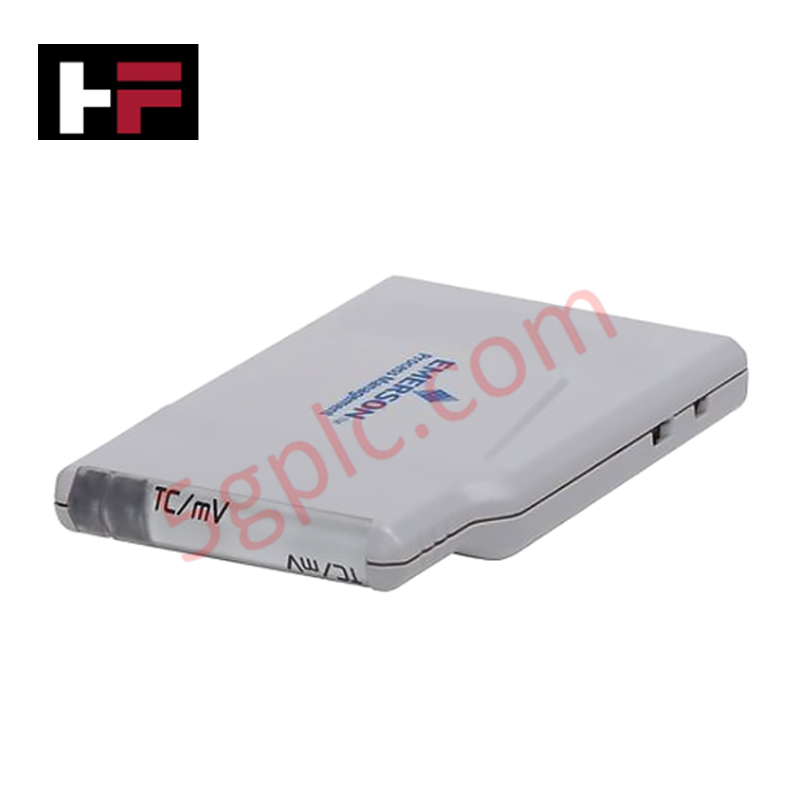

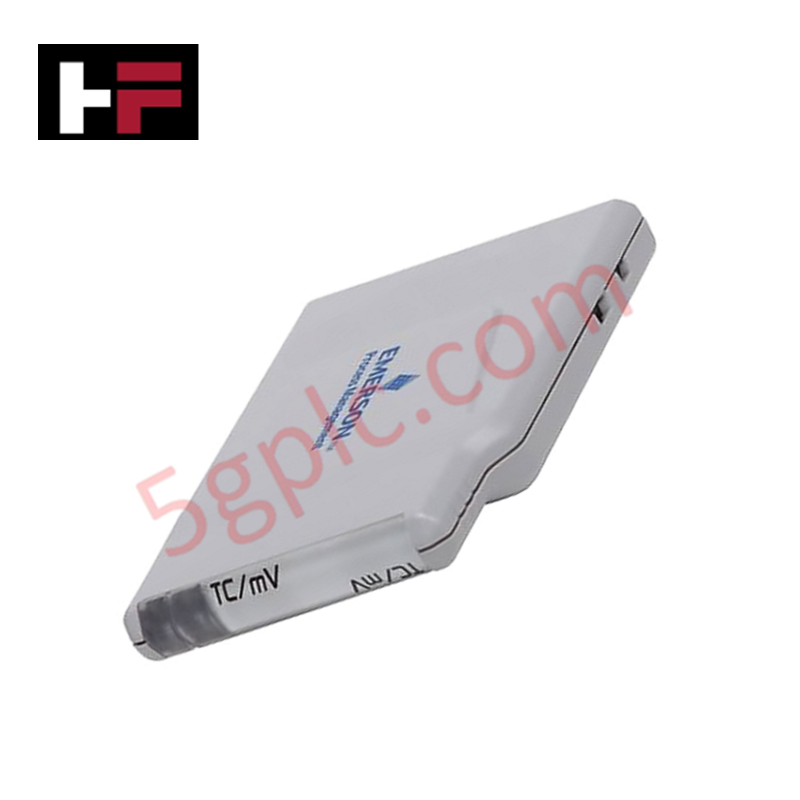

پیکربندی شده برای دریافت سیگنال حرارتی با دقت بالا در زیرسیستم‌های ورودی/خروجی DeltaV، Emerson KL3032X1-BA1 (KL3032X1-BA1، که همچنین با کد SE4303T02 شناخته می‌شود) CHARM اجرای فیزیکی/الکتریکی مستقیم نظارت بر ورودی ترموکوپل و میلی‌ولت را فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
| مدل | KL3032X1-BA1 |
| برند | Emerson |
| مبدأ | ایالات متحده آمریکا |
| وزن | مشخص نشده |
| ابعاد | فرم فاکتور استاندارد CHARM |
| دمای کاری | -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد |
| مصرف برق | 22 میلی‌آمپر در 24 ولت DC |
| سیگنال ورودی | ترموکوپل‌ها (J, K, T, E, R, S, B, N)، +/- 100 میلی‌ولت |
| رزولوشن | مبدل آنالوگ به دیجیتال 24 بیتی |
کنترل فرآیند: جبران اتصال سرد (CJC)
ماژول KL3032X1-BA1 CHARM مدار فعال جبران اتصال سرد (CJC) را برای حفظ دقت اندازه‌گیری دما در محدوده کاری مشخص شده از -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد ادغام کرده است. با استفاده از حسگر دمای یکپارچه در محل اتصال ترمینال، ماژول اصلاح الگوریتمی در زمان واقعی نیروی محرکه الکتریکی (EMF) ترموکوپل را انجام می‌دهد. این فرآیند نیاز به اتصالات مرجع خارجی را حذف کرده و دقت +/- 1.0 درجه سانتی‌گراد را برای دماهای محیطی در محدوده عملیاتی تضمین می‌کند. معماری ماژول با تثبیت دمای اتصال مرجع، خوانش‌های حرارتی یکنواخت را تضمین کرده و تأثیر گرادیان‌های حرارتی موضعی در محفظه ترمینال را کاهش می‌دهد.
سؤالات متداول (FAQ)
س: آیا KL3032X1-BA1 نیاز به کالیبراسیون دستی دوره‌ای دارد؟
ج: خیر. KL3032X1-BA1 در کارخانه کالیبره شده و نیازی به کالیبراسیون دستی دوره‌ای ندارد. مبدل داخلی 24 بیتی آنالوگ به دیجیتال و الگوریتم‌های جبران مبتنی بر نرم‌افزار، پایداری و دقت بلندمدت را در طول عمر محصول حفظ می‌کنند.
س: ماژول چگونه شرایط باز بودن سنسور را مدیریت می‌کند؟
ج: ماژول مجهز به مدار تشخیص باز بودن سنسور است. هنگام تشخیص قطع شدن حلقه ترموکوپل، ماژول به کنترلر DeltaV اطلاع وضعیت تشخیصی می‌دهد تا سیستم بتواند اجرای حالت ایمن یا مدیریت خطای مبتنی بر منطق را آغاز کند.
راهنمای نصب در محل
-
نصب: KL3032X1-BA1 را در شکاف حامل CHARM مشخص شده نصب کنید. اطمینان حاصل کنید که ماژول به درستی قرار گرفته تا تماس الکتریکی با بک‌پلین برای دریافت سیگنال و توزیع برق 24 ولت DC برقرار شود.
-
سیم‌کشی: سیم‌های ترموکوپل یا سیگنال میلی‌ولت را مستقیماً به بلوک ترمینال مربوطه متصل کنید. قطبیت را حفظ کرده و در صورت امکان از سیم‌کشی شیلددار استفاده کنید تا عملکرد حذف نویز حالت مشترک 90 دسی‌بل (CMR) حفظ شود.
-
زمین‌کردن: اگرچه هر سنسور به صورت گالوانیکی ایزوله است، اطمینان حاصل کنید که بک‌پلین حامل به زمین کابینت متصل باشد تا یکپارچگی کلی محافظت الکترومغناطیسی حفظ شود.
-
تأیید: از ایستگاه کاری تشخیصی DeltaV برای تأیید صحت سیگنال و وضعیت CJC هنگام راه‌اندازی استفاده کنید. مطمئن شوید که مقیاس‌بندی ورودی با نوع ترموکوپل مشخص شده (J, K, T و غیره) در استراتژی کنترل مطابقت دارد.
