جزئیات محصول

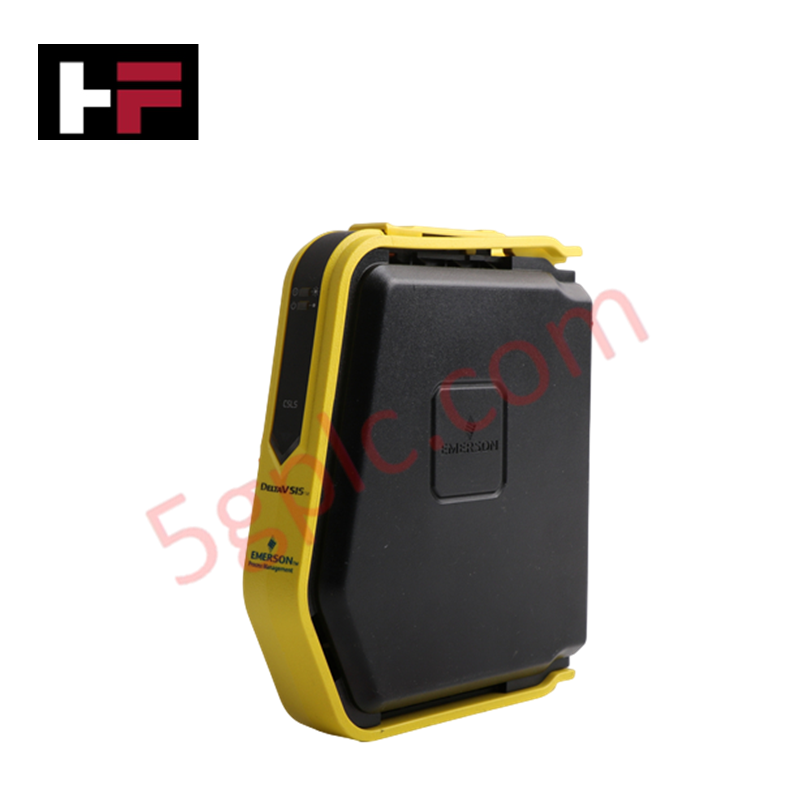

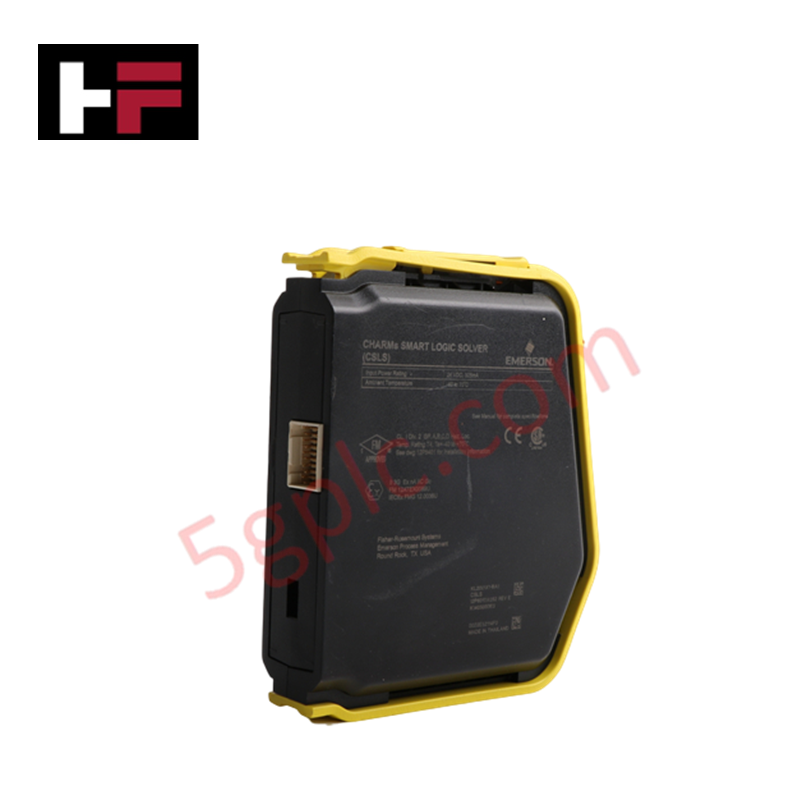

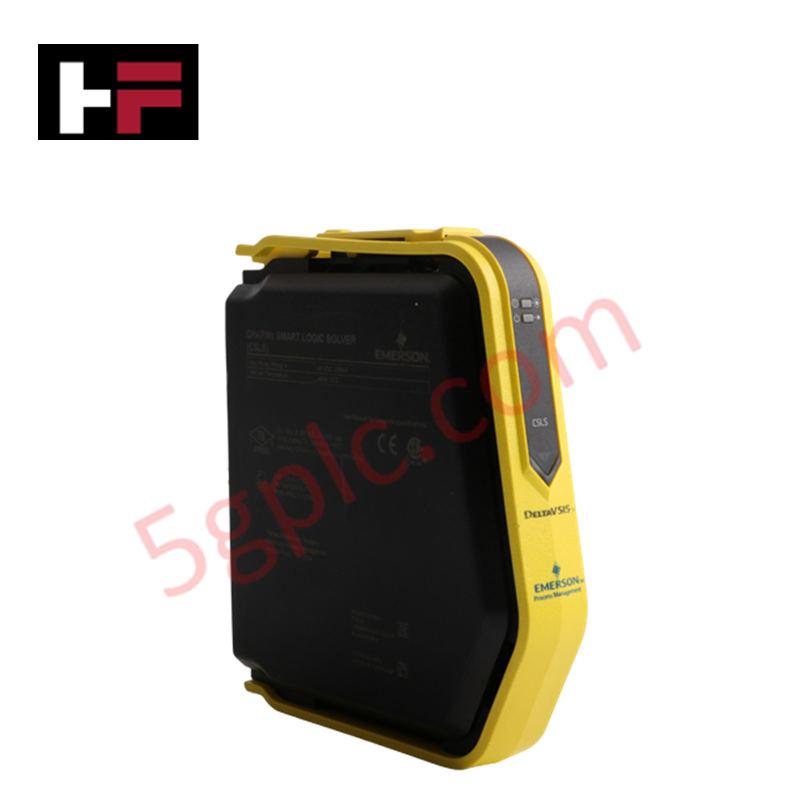

پیکربندی شده برای اجرای منطق ایمنی با چگالی بالا در توپولوژی‌های کنترل توزیع‌شده DeltaV، Emerson KL2001X1-BA1 (حلکننده منطق هوشمند CHARMs KL2001X1-BA1) اجرای فیزیکی/الکتریکی مستقیم را فراهم می‌کند. این زیرمجموعه پردازش محلی، رجیسترهای سیگنال الکترونیکی را در ماژول‌های محلی‌شده Characterization (CHARMs) اسکن می‌کند و معادلات قفل ایمنی برنامه‌ریزی‌شده را بر روی زیرساخت بک‌پلن اختصاصی اجرا می‌کند تا عناصر فعال میدانی را فرمان دهد.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
| مدل | KL2001X1-BA1 |
| برند | Emerson |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.55 کیلوگرم |
| ابعاد | پایه حلکننده منطق هوشمند استاندارد CHARMs |
| دمای کاری | -40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد |
| مصرف برق | +24 ولت DC با ورودی 325 میلی‌آمپر |
| ظرفیت منطق | اجرای ماتریس منطق ایمنی محلی |
| مقاومت در برابر شوک | 10g موج سینوسی نیمه‌موج به مدت 11 میلی‌ثانیه |
| مقاومت در برابر لرزش | 1 میلی‌متر اوج تا اوج از 2 تا 13.2 هرتز؛ 0.7g از 13.2 تا 150 هرتز |
| آلودگی‌های هوابرد | مطابقت با استاندارد ISA-S71.04-1985 کلاس G3 |
| رطوبت نسبی | 5٪ تا 95٪ بدون تراکم |
ماتریس ایزولاسیون کانال به کانال
اجرای مکانیکی این حلکننده ایمنی الکترونیکی از لایه‌های مدار داخلی تخصصی برای کنترل چرخه‌های اسکن در زمان واقعی استفاده می‌کند. ساختار قطعه، ماتریس‌های ایزولاسیون جامع کانال به کانال را در سراسر لینک‌های ورودی/خروجی محیطی نقشه‌برداری شده پیاده‌سازی می‌کند و رجیسترهای پردازش داخلی را از افت ولتاژهای خارجی محافظت می‌کند. این طراحی الکترونیکی از تداخل حلقه میدانی جلوگیری کرده و کاهش سیگنال را در خطوط پروتکل حلقه 4-20 میلی‌آمپر HART فعال که به صفحه پایه معماری متصل هستند، محدود می‌کند.
سؤالات متداول
س: آیا این سخت‌افزار حلکننده منطق هوشمند از روش‌های تعویض داغ پیوسته در حین عملیات فعال پشتیبانی می‌کند؟
ج: بله. این زیرمجموعه برای عملیات تعویض داغ افزونه طراحی شده است، که امکان استخراج و جایگزینی کارت سخت‌افزاری منفرد را در حالی که کارت افزونه همکار اجرای منطق ایمنی آنلاین را بدون افزودن تأخیر پردازش انتقال انجام می‌دهد، فراهم می‌کند.
س: پاسخ عملکردی ماژول در صورت قطع برق ورودی چگونه تعریف می‌شود؟
ج: ردیاب‌های سخت‌افزاری داخلی به طور مداوم ورودی برق خام +24 ولت DC را نظارت می‌کنند. اگر شاخص‌های تأمین برق از آستانه‌های اجرای از پیش تعیین شده پایین‌تر بروند، کارت بلافاصله حالت ایمن شکست را فعال کرده و قبل از خاموش شدن حافظه منطق، رجیستر وضعیت را تغییر می‌دهد.
راهنمای نصب میدانی
-
تراز ریل پایه: پیکربندی ترمینال پین عقب حلکننده را به طور دقیق با ریل‌های شکاف هدف روی پایه حامل افقی CHARMs تراز کنید. مستقیم فشار دهید تا کلیپ‌های نگهدارنده ساختاری به طور محکم روی پیچ‌های شاسی قفل شوند.
-
اتصال شیلد اصلی: تمام شیلدهای کابل فرستنده پیوسته را مستقیماً به شبکه میله زمین اصلی کابینت هدایت کنید. اجرای روش‌های زمین‌کردن نقطه‌ای از ایجاد نویز فرکانس پایین که باعث انحراف اندازه‌گیری در حلقه‌های فعال می‌شود، جلوگیری می‌کند.
-
پارامترهای پرس کابل تغذیه: تمام خطوط تغذیه +24 ولت DC را به طور کامل در آستین‌های پیچ‌گیره وارد کنید. اتصالات را طبق مشخصات کارخانه محکم کنید تا ناهنجاری‌های مقاومت تماس موضعی حذف شود.
-
کنترل محفظه سایت خورنده: برای نصب‌های میدانی که غلظت‌های شیمیایی محیطی بالا را دنبال می‌کنند، شاسی را داخل یک کابینت صنعتی مهر و موم شده با فشار مثبت قرار دهید تا عملکرد مداوم در پارامترهای کلاس G3 تضمین شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
