جزئیات محصول

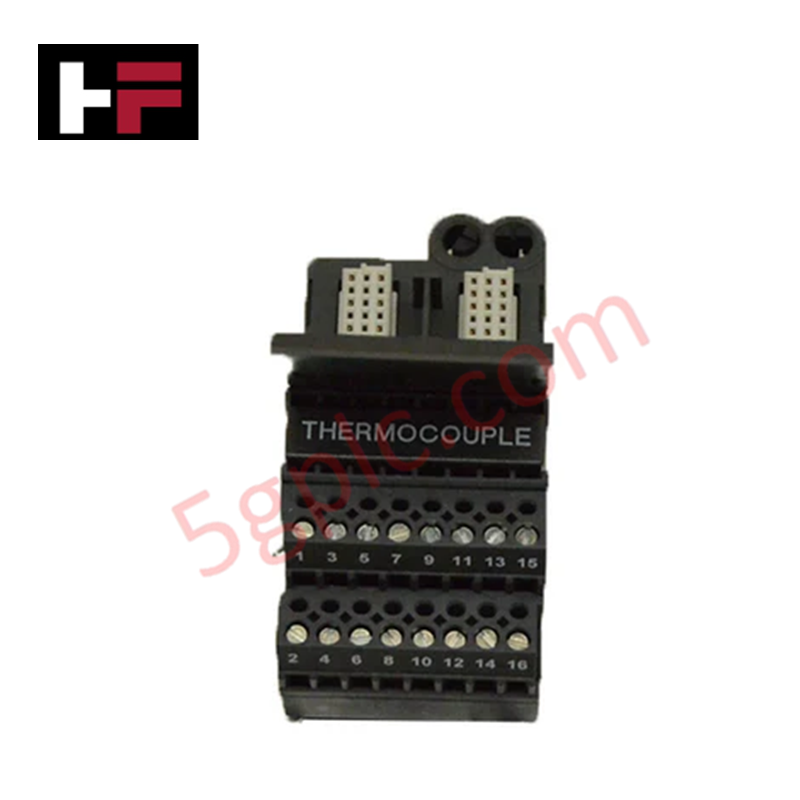

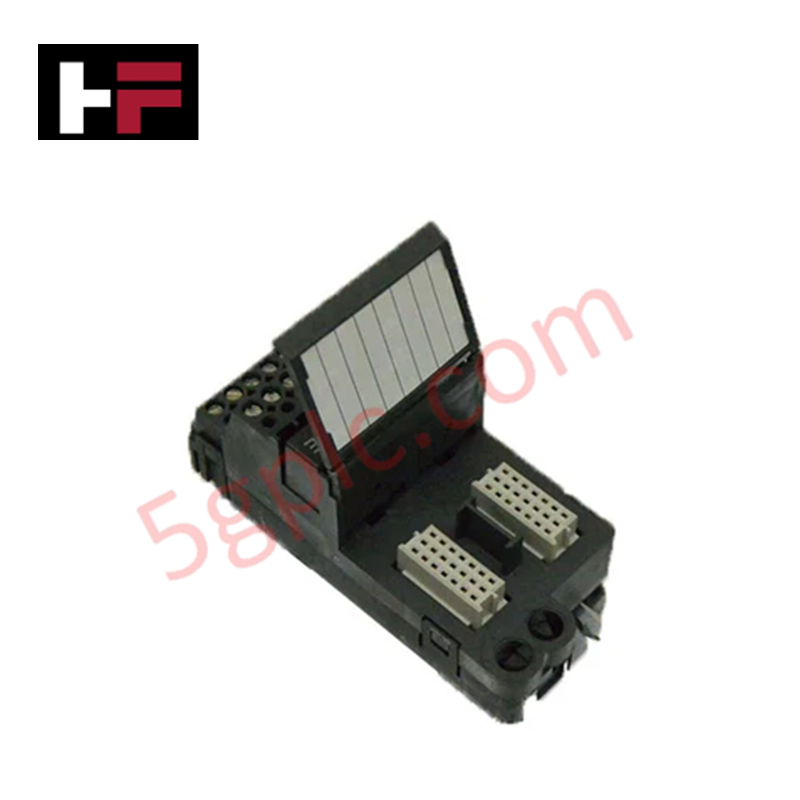

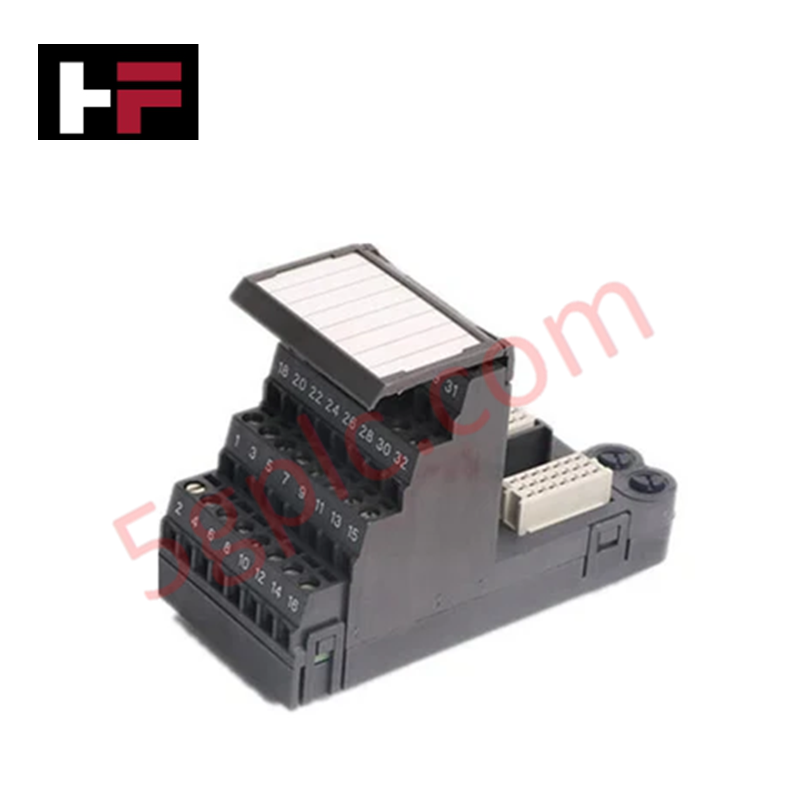

Emerson KJ4006X1-BS1، که همچنین با نام KJ4006X1-BS1 بلوک ترمینال ورودی آنالوگ افزونه شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای مسیریابی حلقههای میدانی آنالوگ محلی در زیرسیستمهای کنترلر DeltaV عمل میکند. این مجموعه سختافزاری مسیرهای فیزیکی مستقیم را فراهم میکند و حلقههای سیگنال موازی پیوسته را از ۸ دستگاه ابزار دقیق میدانی در جفتهای کارت پردازش افزونه توزیع میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
| مدل | KJ4006X1-BS1 |
| برند | Emerson |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۰.۳۵ کیلوگرم |
| ابعاد | ابعاد استاندارد DeltaV برای مارشالینگ |
| دمای کاری | -۴۰ درجه سانتیگراد تا +۷۰ درجه سانتیگراد |
| مصرف برق | شبکه توزیع غیرفعال (توان میدانی: ۳۵ ولت DC / ۳۰ ولت DC با حداکثر ۲۰۰ میلیآمپر) |
| تعداد کانالها | ۸ کانال، پیکربندی افزونه |
| کلید مکانیکی | موقعیت به طور خودکار برای تطابق با کارت I/O مشخص شده تنظیم میشود |
| مقاومت در برابر شوک | ۱۰g موج سینوسی نیمهموج به مدت ۱۱ میلیثانیه |
| مقاومت در برابر لرزش | ۱ میلیمتر اوج تا اوج از ۲ تا ۱۳.۲ هرتز؛ ۰.۷g از ۱۳.۲ تا ۱۵۰ هرتز |
| آلودگیهای هوابرد | مطابقت با استاندارد ISA-S71.04-1985 کلاس G3 |
| رطوبت نسبی | ۵٪ تا ۹۵٪ بدون تراکم |
جداسازی کانال به کانال و همگامسازی DCS
اجرای مکانیکی این معماری بلوک ترمینال غیرفعال بر پارامترهای جداسازی مسیرهای فیزیکی برای حفاظت از سیگنالهای ابزار دقیق تکیه دارد. این زیرساخت ردیفهای جداسازی متمایز کانال به کانال را در طول ۸ مسیر ترمینال ورودی ایجاد میکند و اطمینان میدهد که خرابی زمین یا اتصال کوتاه گذرا در مسیر فعال پروتکل حلقه ۴-۲۰ میلیآمپر HART نمیتواند به حلقههای اتصال مجاور منتقل شود. این محدودیت فیزیکی امکان تکثیر مقادیر آنالوگ در زمان واقعی و همگامسازی مداوم پسزمینه را در جفت ماژولهای I/O افزونه بدون ایجاد تضعیف سیگنال یا تداخل متقابل فراهم میکند.
سؤالات متداول
س: چگونه پیکربندی کلید مکانیکی در طول فرآیند تعویض ماژول مدیریت میشود؟
ج: موقعیت کلید بلوک ترمینال به طور خودکار بر اساس پروفایل کارت ماژول I/O خاص نصب شده در شکاف حامل تنظیم میشود و از وارد کردن تصادفی سختافزار ناسازگار جلوگیری میکند.
س: آیا این بلوک ترمینال میتواند عملیات نگهداری مداوم را در حین برقدار بودن سیستم تحمل کند؟
ج: بله. این قطعه غیرفعال اتصالات سیمکشی فیزیکی دائمی میدانی را حفظ میکند و اجازه میدهد ماژولهای ورودی آنالوگ افزونه فعال یا آماده به کار بدون قطع حلقههای جریان ۴-۲۰ میلیآمپر فعال، عملیات تعویض داغ آنلاین را انجام دهند.
راهنمای نصب میدانی
-
نصب پایه حامل: مجموعه بلوک ترمینال را مستقیماً روی ریلهای تعقیب حامل DeltaV قرار دهید. محکم فشار دهید تا پینهای قفلکننده فیزیکی در موقعیت محکم قرار گیرند و از شل شدن ناشی از لرزش شدید جلوگیری شود.
-
گشتاور ترمینال سیمکشی: سیمهای حلقه میدانی را طبق محدودیتهای مشخص شده کارخانه لخت کنید، هادیهای خام را به طور کامل در ترمینالهای گیره وارد کنید و هر نقطه اتصال را با گشتاور مشخص شده محکم کنید تا مقاومت تماس پایین تضمین شود.
-
ردیابی زمین شیلد: تمام شیلدهای کابل فرستنده آنالوگ را فقط در نوار زمین مشترک اصلی کابینت خاتمه دهید. رعایت طرح زمین تک نقطهای از ایجاد حلقههای جریان کمفرکانس که باعث ایجاد انحراف در اندازهگیری میشوند، جلوگیری میکند.
-
پارامترهای محفظه محیطی: در مناطقی که با پروفایل آلودگی هوابرد کلاس G3 مطابقت دارند، این بلوک IP 20 را در یک محفظه مهر و موم شده قرار دهید که جریان هوای فیلتر شده با فشار مثبت را فراهم میکند و رطوبت نسبی را زیر حد ۹۵٪ بدون تراکم نگه میدارد تا از اکسیداسیون تماس جلوگیری شود.
