جزئیات محصول

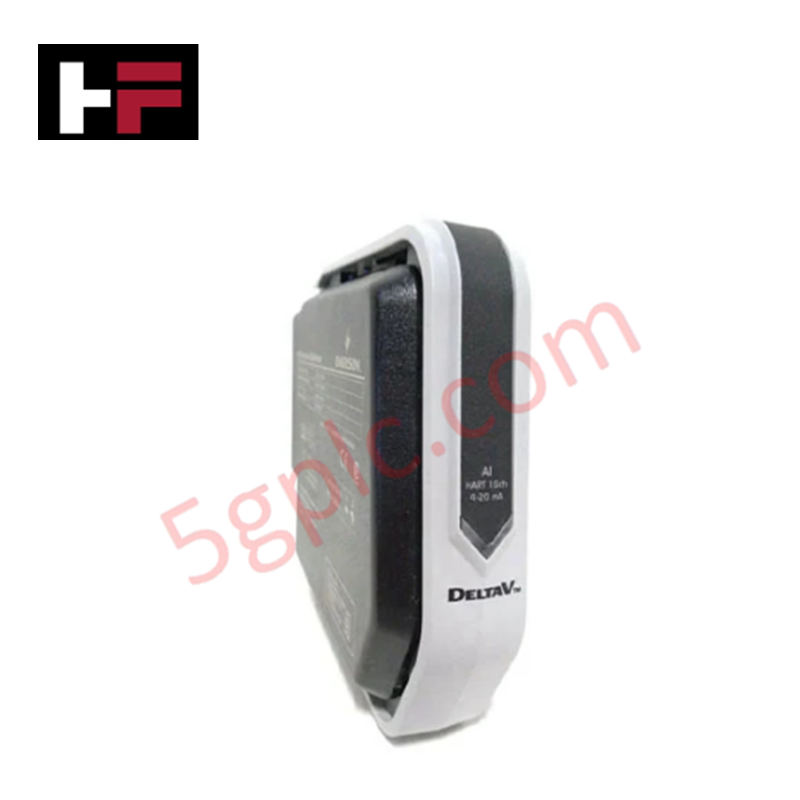

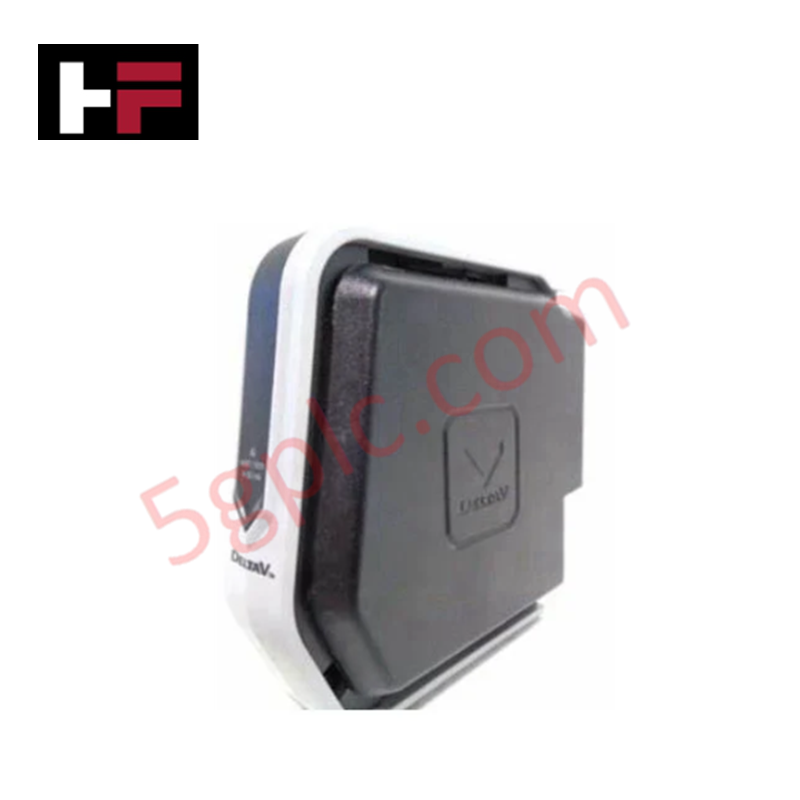

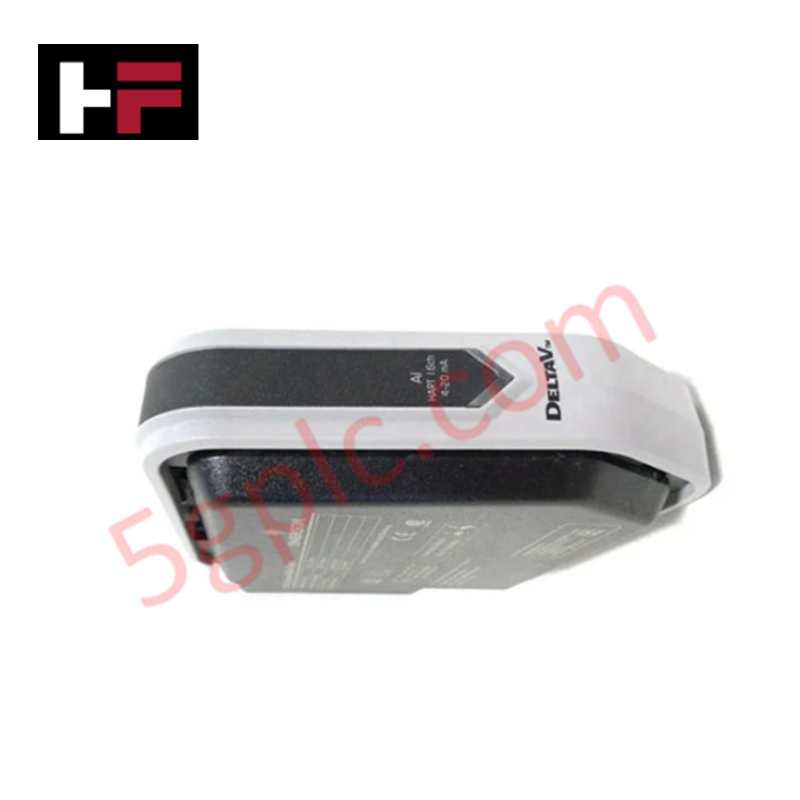

امرسون KJ3212X1-BK1، که به عنوان KJ3212X1-BK1 کارت ورودی شمارش پالس نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای دریافت سیگنال فرکانس و شمارش پالس در پلتفرمهای کنترل فرآیند DeltaV عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | KJ3212X1-BK1 |
| برند | امرسون |
| دمای کاری | -40 درجه سانتیگراد تا +70 درجه سانتیگراد |
| مصرف برق | 12 ولت DC با جریان 150 میلیآمپر |
| نوع ورودی | شمارش پالس / فرکانس |
| توان میدان | 24 ولت DC با جریان 25 میلیآمپر به ازای هر کانال |
کنترل فرآیند و اتصال DCS
KJ3212X1-BK1 در معماریهای DeltaV ادغام میشود تا ورودیهای پالس با سرعت بالا از فلومترها، تاکومترها یا سایر ابزارهای میدانی مبتنی بر فرکانس را نظارت کند. هر کانال برای پذیرش آستانههای سیگنال مستقل طراحی شده است تا شمارش دقیق پالسها تضمین شود. معماری ماژول امکان سازگاری با پروتکل حلقه 4-20 mA HART در حلقههای ابزار دقیق بالادستی را فراهم میکند، که به DCS اجازه میدهد دادههای خام پالس را با متغیرهای فرآیندی منتقل شده از طریق HART مرتبط کند. جداسازی کانال به کانال در مدار حفظ میشود تا تداخل احتمالی کاهش یابد، در حالی که جبران اتصال سرد (CJC) در مجموعه ترمینال بلوک برای پیکربندیهای ترکیبی ورودی دما مدیریت میشود.
سؤالات متداول
س: آیا ماژول قابلیت تعویض داغ (hot-swap) در حین عملیات سیستم را دارد؟
ج: بله، این ماژول از قابلیت تعویض داغ پشتیبانی میکند. هنگام تعویض ماژول، اطمینان حاصل کنید که منطق کنترل DeltaV در حالت کنترل شده است یا کانالهای I/O مربوطه دور زده شدهاند تا از تولید سیگنالهای کنترل نادرست جلوگیری شود.
س: آیا برای سنسورهای ورودی پالس به برق خارجی نیاز است؟
ج: ماژول توان مدار میدان 24 ولت DC با جریان 25 میلیآمپر به ازای هر کانال را فراهم میکند. مطمئن شوید که نیاز جریان سنسورهای میدانی از این حد تجاوز نکند تا از خاموش شدن حرارتی مدار توان کانال جلوگیری شود.
راهنمای نصب میدانی
- نصب روی حامل: ماژول را در حامل I/O سری M مشخص شده قرار دهید. اطمینان حاصل کنید که موقعیت کلید ترمینال بلوک (C6) با ترمینال بلوک میدانی همتراز باشد تا از نقشهبرداری نادرست مسیر توان یا سیگنال جلوگیری شود.
- سایهدار کردن سیگنال: از کابلهای جفتپیچیده با شیلد با کیفیت بالا برای انتقال سیگنال پالس استفاده کنید. تمام شیلدهای کابل را به ترمینال زمین ارائه شده توسط حامل متصل کنید تا یکپارچگی سیگنال حفظ شده و با استانداردهای آلودگی ISA-S71.04 کلاس G3 مطابقت داشته باشد.
- پیکربندی: پس از نصب، اعتبارسنجی حلقه را در ایستگاه مهندسی DeltaV انجام دهید. مقیاسبندی پالس، هیسترزیس و فیلترهای ضد لرزش را بررسی کنید تا تبدیل دادهها به دقت انجام شود قبل از راهاندازی حلقه.
- محیط: اطمینان حاصل کنید که محیط کاری در بازه -40 درجه سانتیگراد تا +70 درجه سانتیگراد حفظ شود و نصب در کابینت به گونهای باشد که از شوک و لرزش بیش از حد مجاز 0.7g جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
