جزئیات محصول

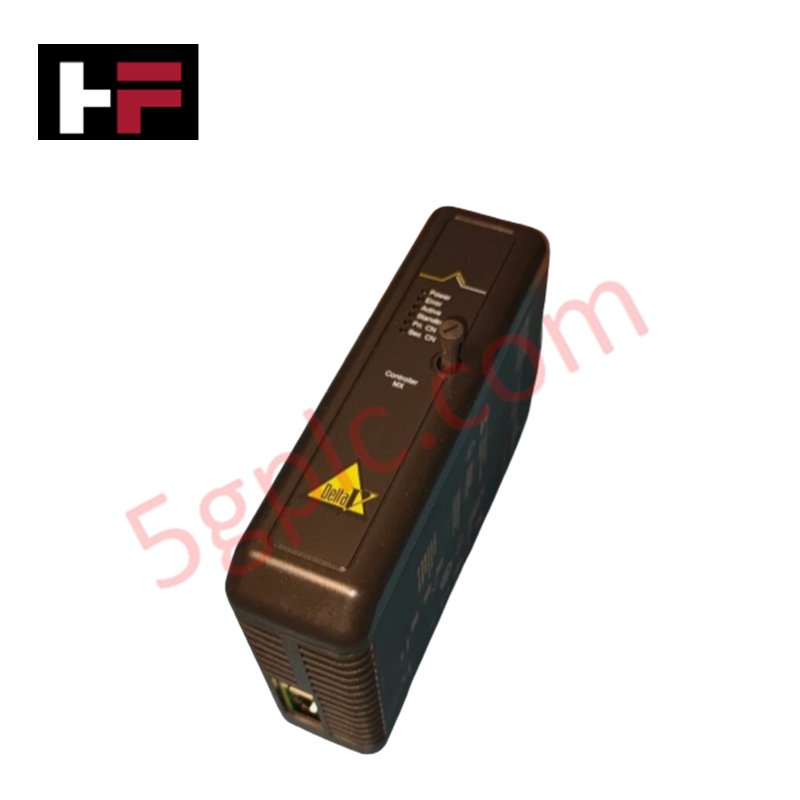

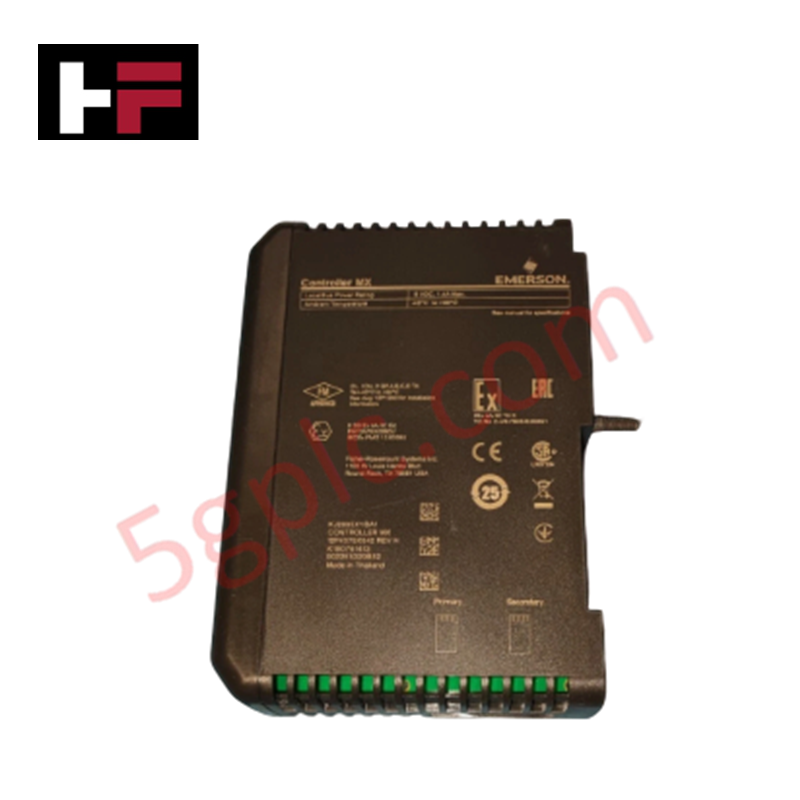

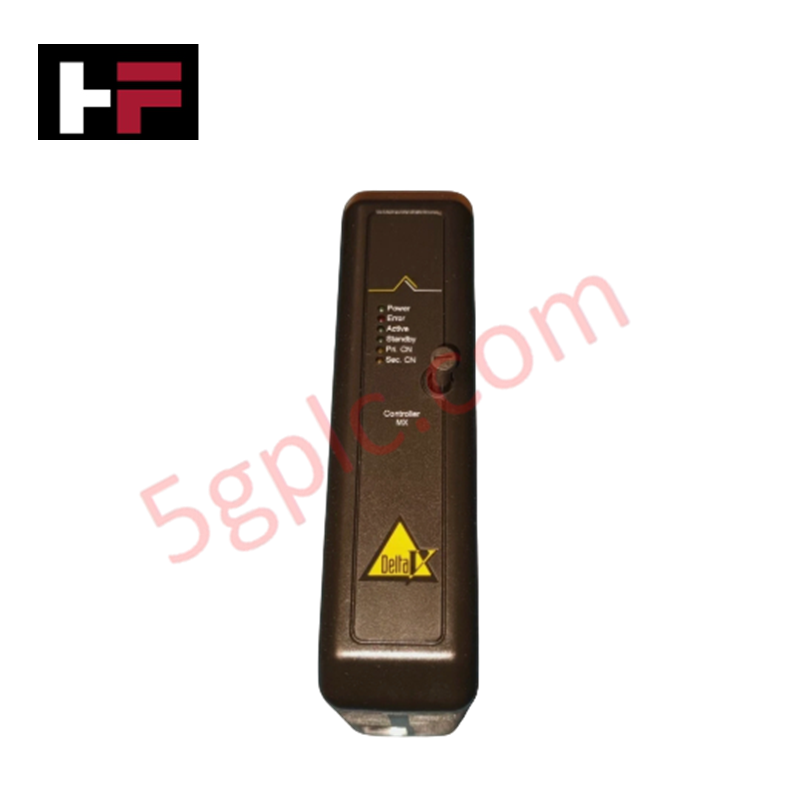

امرسون KJ2003X1-PW1، که همچنین به عنوان KJ2003X1-PW1 ماژول کنترل‌کننده افزونه SLS شناخته می‌شود، به عنوان یک قطعه سخت‌افزاری اختصاصی برای اجرای منطق ایمنی در شبکه‌های سیستم کنترل توزیع‌شده DeltaV عمل می‌کند. این ماژول متغیرهای میدانی گسسته و آنالوگ را که از طریق زیرحافله‌های ایمنی محلی ارسال می‌شوند، پردازش می‌کند و معادلات قفل بین‌قابلی مشخصی را اجرا می‌کند تا وضعیت فیزیکی عناصر حیاتی ایمنی را به طور مستقل از حلقه‌های کنترل استاندارد مدیریت کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
| مدل | KJ2003X1-PW1 |
| برند | امرسون |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۲ کیلوگرم |
| ابعاد | ۳۰ در ۲۰ در ۲۰ سانتی‌متر |
| دمای کاری | منفی ۴۰ درجه سانتی‌گراد تا مثبت ۷۰ درجه سانتی‌گراد |
| مصرف برق | بارگذاری استاندارد روی باس محلی |
| کلاس زیرسیستم | حل‌کننده منطق ایمنی افزونه (SLS) |
| جهت نصب | مونتاژ روی ریل DIN |
ادغام حلقه فرآیند و ایزولاسیون کانال
اجرای مکانیکی این حل‌کننده منطق ایمنی از تقسیم‌بندی الکتریکی داخلی برای تأمین خطوط پشتیبان نظارتی همگام استفاده می‌کند. مسیرهای پردازنده معیارهای ایزولاسیون مداوم کانال به کانال را در لینک‌های فیلدباس یکپارچه اجرا می‌کنند و از ایجاد نوسانات ولتاژ یا حلقه‌های زمین حالت مشترک که می‌توانند پارامترهای پروتکل حلقه ۴-۲۰ میلی‌آمپر HART فعال را مخدوش کنند، جلوگیری می‌کنند. این مرز سخت‌افزاری از رجیسترهای محاسبات منطق داخلی محافظت می‌کند و صحت داده‌های سریال را در طول چرخه‌های اسکن ارتباط متقابل پردازنده‌ها تضمین می‌کند.
سؤالات متداول
س: تأخیر سوئیچینگ افزونه در این چیدمان سخت‌افزاری چگونه مدیریت می‌شود؟
ج: معماری ماژول از یک خط همگام‌سازی سخت‌افزاری اختصاصی برای تکثیر رجیسترهای منطق زمان اجرا استفاده می‌کند. اگر واحد فعال ورودی برق را از دست بدهد یا دچار خطای تشخیصی داخلی شود، شریک پشتیبان اجرای منطق را بدون هیچ تأخیر زمانی در ردیابی داده‌ها بر عهده می‌گیرد.
س: آیا این مجموعه سخت‌افزاری از روش‌های تعویض داغ آنلاین در حین عملیات پردازش پشتیبانی می‌کند؟
ج: بله. در پیکربندی افزونه، کارت معیوب می‌تواند در حالی که پلتفرم روشن است، به صورت تعویض داغ خارج و جایگزین شود. شریک باقی‌مانده به اجرای مداوم وظایف ایمنی فعال ادامه می‌دهد بدون اینکه عناصر کنترل نهایی به حالت قطع منتقل شوند.
راهنمای نصب میدانی
-
پروتکل اتصال ریل DIN: پایه محفظه را روی ریل فلزی صنعتی استاندارد قرار دهید. نیروی یکنواختی عمود بر صفحه نصب اعمال کنید تا فنرهای اتصال زمین عقب و گیره‌های نگهدارنده فیزیکی کاملاً در جای خود قفل شوند.
-
مسیردهی خطوط برق افزونه: خطوط ورودی مستقل را به موقعیت‌های جداگانه بلوک ترمینال متصل کنید. اطمینان حاصل کنید که تمام اتصالات سیمی مطابق با الزامات گشتاور بسته شده‌اند تا مقاومت تماس بالا در مسیرهای تغذیه حذف شود.
-
اتصال زمین ماتریس شیلد: همه تخلیه‌های شیلد حلقه‌های انتقال میدانی و شبکه خارجی را به نوار زمین اصلی محفظه مرکزی متصل کنید. روش‌های اتصال زمین تک‌نقطه‌ای صحیح از نویز حالت مشترک القایی جلوگیری می‌کنند تا پردازش سریال پایدار بماند.
-
فضای خالی و تهویه محفظه: فاصله‌های فیزیکی مشخص شده بالاتر و پایین محفظه ماژول را در داخل کابینت حفظ کنید تا از ایستایی حرارتی جلوگیری شود و دمای محیط در محدوده مجاز منفی ۴۰ درجه تا مثبت ۷۰ درجه سانتی‌گراد باقی بماند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
