جزئیات محصول

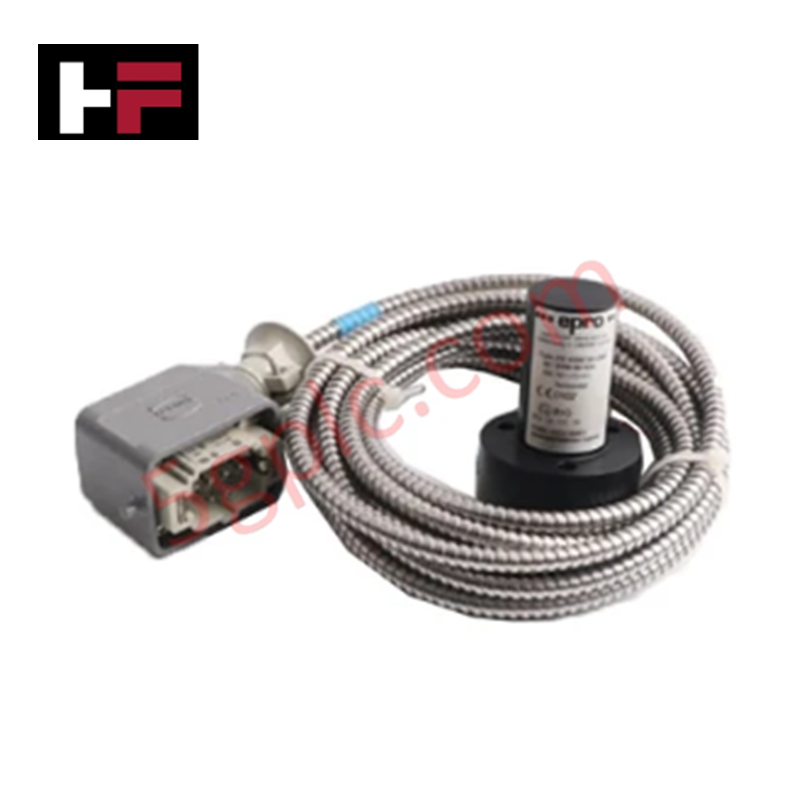

Emerson EZ1900-040 که با نام کابل رابط EZ1900 نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای افزایش طول سیگنال پروب بین حسگرهای مجاورت نصب‌شده در محل و مبدل‌های سیگنال در سامانه‌های پایش ماشین‌آلات Emerson AMS و EPRO عمل می‌کند. این کابل سیگنال‌های جابه‌جایی با فرکانس بالا را در طول 4.0 متر منتقل می‌کند و در عین حال امپدانس تطبیق‌یافته را برای پروب‌های جریان گردابی 8 میلی‌متری حفظ می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | EZ1900-040 |
| برند | Emerson |
| مدل پایه | EZ1900 |
| مبدأ | USA |
| وزن | حدود 100 g |
| ابعاد | طول کابل 4.0 m |
| دمای کاری | -35 تا +150 deg C |
| مصرف برق | خط سیگنال غیرفعال (N/A) |
| نوع کابل | کابل صنعتی انعطاف‌پذیر بدون آرمور |
| جنس کابل | دارای عایق FEP |
| سازگاری با حسگر | حسگرهای جریان گردابی 8 میلی‌متری (سری EZ1080، مبدل‌های EZ1000) |
| نوع کانکتور | LEMO 1B (یا معادل آن) |
| رسانا و شیلدینگ | مس شیلدشده، با امپدانس تطبیق‌یافته سامانه |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال
کابل رابط EZ1900-040 از رساناهای مسی دقیقاً شیلدشده و عایق FEP استفاده می‌کند تا شیلدینگ الکتریکی پیوسته‌ای بین نوک پروب جریان گردابی و رابط مبدل حفظ شود. این شیلدینگ با جلوگیری از تداخل خازنی و تداخل الکترومغناطیسی محیطی، از تغییر شکل مسیرهای سیگنال خام AC/DC با فرکانس بالا پیش از تبدیل آن‌ها به خروجی‌های پروتکل حلقه 4-20 mA HART در ترانسمیتر پایش جلوگیری کرده و یکپارچگی سیگنال را در مسیرهای فیزیکی طولانی حفظ می‌کند.
پرسش‌های متداول
پرسش: طول کابل چه تأثیری بر کالیبراسیون در سامانه پروب جریان گردابی دارد؟
پاسخ: کابل EZ1900-040 از نظر طول (4.0 متر) و امپدانس با دقت تطبیق داده شده است تا ظرفیت خازنی کلی سامانه در محدوده پارامترهای کالیبره‌شده برای درایورهای حسگر 8 میلی‌متری باقی بماند.
پرسش: برای تحمل دماهای بالای محیط‌های صنعتی از چه ماده‌ای برای عایق استفاده شده است؟
پاسخ: روکش کابل و عایق رسانا از جنس FEP هستند و برای قرارگیری پیوسته در دمای -35 تا +150 deg C در محیط‌های صنعتی سخت رتبه‌بندی شده‌اند.
پرسش: آیا برای مدل EZ1900-040 آرمور یا لوله محافظ خارجی ارائه می‌شود؟
پاسخ: خیر، EZ1900-040 ساختاری از نوع کابل انعطاف‌پذیر بدون آرمور دارد و برای نصب داخل لوله محافظ یا مسیریابی داخلی در تابلو طراحی شده است.
راهنمای نصب در محل
- پیش از اتصال کانکتورهای محل، کانکتورهای LEMO 1B را از نظر تمیزی و نبود رطوبت بررسی کنید.
- کابل رابط 4.0 متری را از داخل لوله برق اختصاصی یا سینی کابل، دور از خطوط AC ولتاژ بالا، عبور دهید تا از ایجاد نویز القایی جلوگیری شود.
- هنگام عبور دادن کابل FEP، حداقل شعاع خمش را رعایت کنید تا شیلد داخلی و هندسه رسانا له یا آسیب‌دیده نشوند.
- حلقه‌های قفل‌کننده کانکتورها را با دست و به‌طور محکم سفت کنید؛ اگر اتصالات محل در معرض روغن یا پاشش مایعات هستند، محل اتصال را با نوار خودجوشان بپیچید.
- برای جلوگیری از ایجاد حلقه‌های زمین، بافت شیلد کلی کابل را فقط در سمت مبدل به ترمینال اختصاصی زمین سیگنال متصل کنید.
