جزئیات محصول

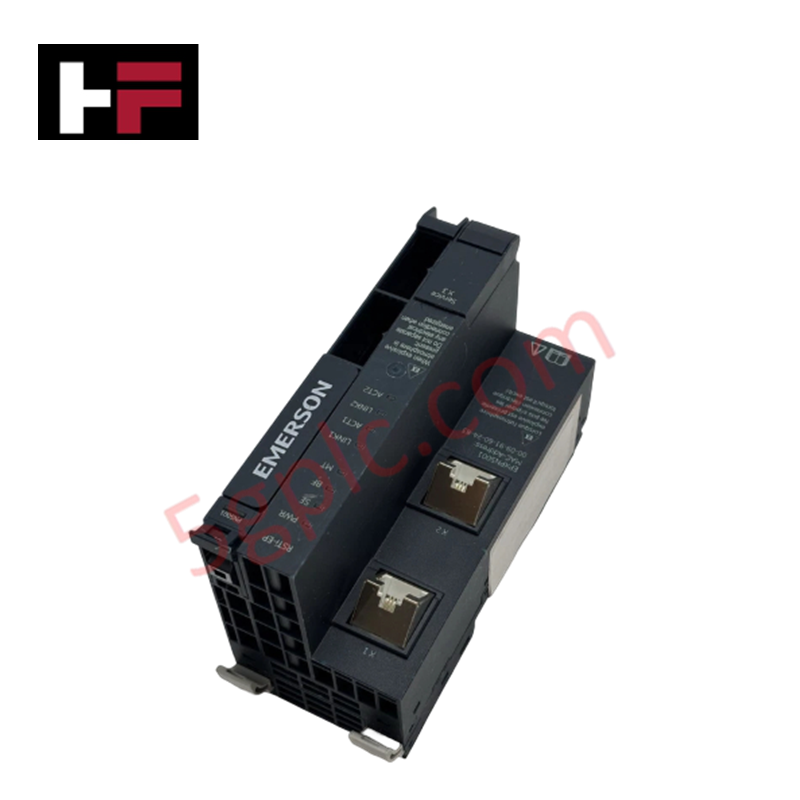

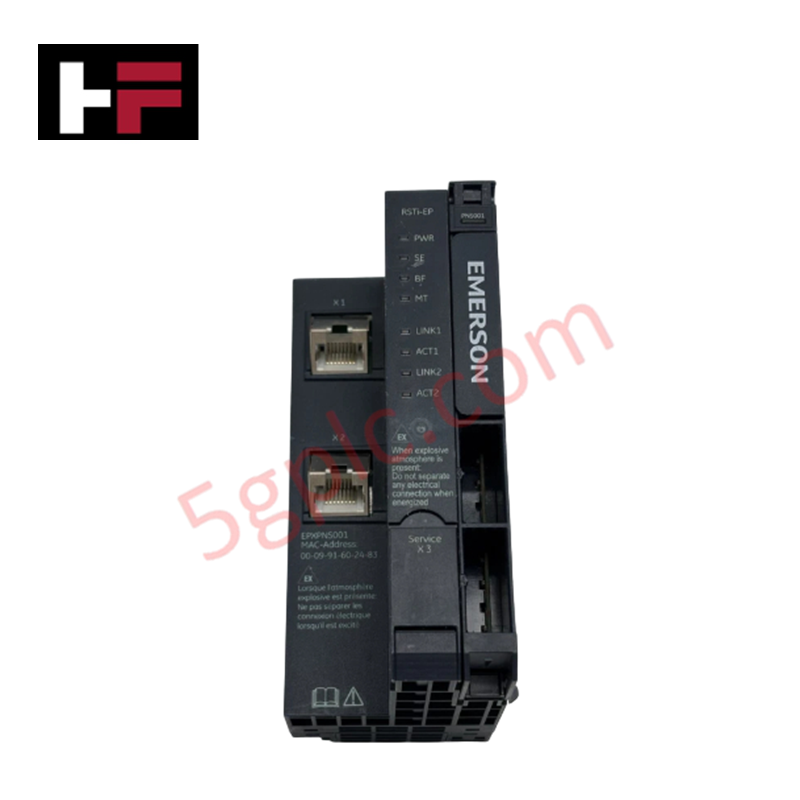

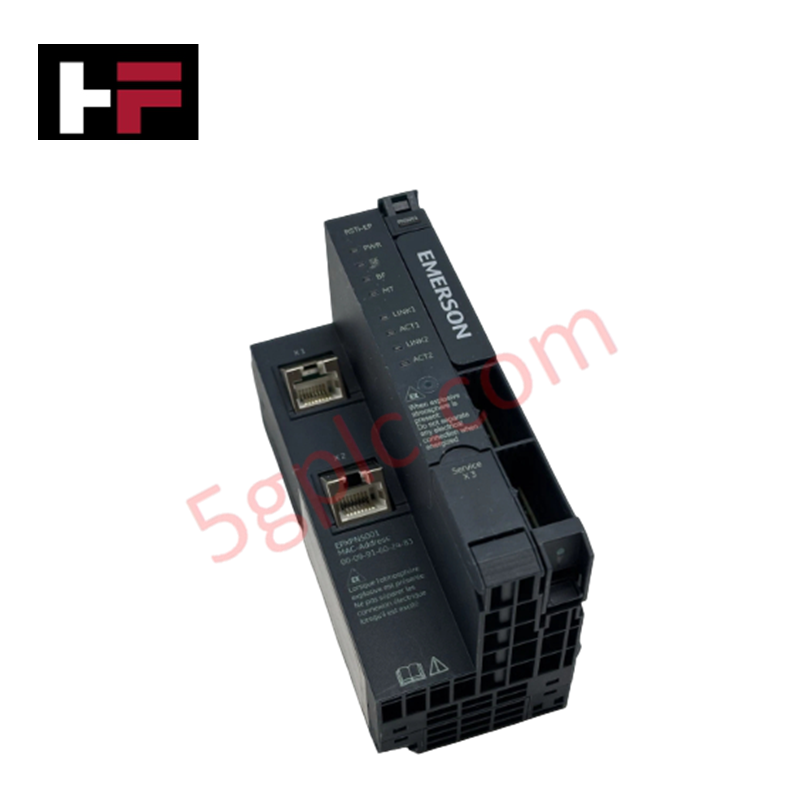

این تجهیز که برای یکپارچه‌سازی شبکه فیلدباس در پلتفرم‌های PACSystems RSTi-EP پیکربندی شده است، Emerson EPXPNS001 (اسکنر PROFINET مدل EPXPNS001) اجرای مستقیم فیزیکی/الکتریکی را فراهم می‌کند. این تجهیز انتقال داده پرسرعت و قطعی را بین کنترلر مرکزی و حداکثر ۶۴ ماژول ورودی/خروجی محلی از طریق دو رابط RJ-45 برقرار می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | EPXPNS001 |
| برند | Emerson |
| مدل پایه | EPXPNS001 |
| کشور سازنده | USA |
| وزن | ۲۲۰ گرم (۷٫۷۶ اونس) |
| ابعاد | ۵۲ میلی‌متر × ۷۶ میلی‌متر × ۱۲۰ میلی‌متر |
| دمای کاری | ۲۰- تا ۶۰+ درجه سانتی‌گراد (۴- تا ۱۴۰+ درجه فارنهایت) |
| مصرف توان | مصرف جریان از مسیر سیستم (ISYS): ۱۱۶ میلی‌آمپر |
| ولتاژ تغذیه | سیستم/ورودی‌ها/خروجی‌ها: ۲۰٫۴ ولت DC تا ۲۸٫۸ ولت DC |
| پروتکل فیلدباس | دستگاه ورودی/خروجی PROFINET نسخه ۲٫۳ کلاس C (IRT، RT) |
| رابط فیزیکی | ۲ پورت RJ-45، رابط پیکربندی Micro USB 2.0 |
| نرخ انتقال | فیلدباس: حداکثر ۱۰۰ مگابیت‌برثانیه؛ گذرگاه سیستم: حداکثر ۴۸ مگابیت‌برثانیه |
| تصویر فرایند | حداکثر ۵۱۲ بایت ورودی، حداکثر ۵۱۲ بایت خروجی |
| حداکثر ظرفیت ماژول | حداکثر ۶۴ ماژول فعال ورودی/خروجی |
| جریان تغذیه ورودی | حداکثر ۱۰ آمپر برای ماژول‌های ورودی، حداکثر ۱۰ آمپر برای ماژول‌های خروجی |
| رطوبت نسبی | ۵٪ تا ۹۵٪ بدون میعان (DIN EN 61131-2) |
شبکه‌های قطعی Profinet / EtherNet/IP و مقیاس‌پذیری چگالی ورودی/خروجی
اسکنر PROFINET مدل EPXPNS001 با استفاده از پروتکل PROFINET نسخه ۲٫۳ کلاس C (RT/IRT) و نرخ‌های به‌روزرسانی قابل انتخاب تا ۱ میلی‌ثانیه، پروفایل‌های ارتباطی قطعی را حفظ می‌کند. این ماژول با پشتیبانی از توپولوژی‌های حلقه‌ای پروتکل افزونگی رسانه (MRP)، تبادل تصاویر فرایند شامل حداکثر ۵۱۲ بایت ورودی و ۵۱۲ بایت خروجی را مدیریت می‌کند. این تجهیز با مدیریت حداکثر ۶۴ اسلایس محلی، چگالی ورودی/خروجی را مقیاس‌پذیر می‌کند و ترافیک شبکه پرسرعت ۱۰۰ مگابیت‌برثانیه را از طریق لایه‌های فیزیکی دارای جداسازی گالوانیکی به گذرگاه سیستم محلی RSTi-EP با سرعت ۴۸ مگابیت‌برثانیه منتقل می‌کند.
سؤالات متداول
س: حداقل نرخ به‌روزرسانی ورودی/خروجی PROFINET موردنیاز برای عملکرد بدون وقفه در توپولوژی حلقه‌ای MRP چیست؟
پ: حداقل نرخ توصیه‌شده به‌روزرسانی ورودی/خروجی برای انتقال بدون وقفه در پیکربندی حلقه‌ای پروتکل افزونگی رسانه (MRP)، برای اسکنر EPXPNS001 برابر با ۳۲ میلی‌ثانیه یا کندتر است.
س: نشانگرهای LED با نام‌های PWR، SF و BF چگونه وضعیت عملیاتی سخت‌افزار را نشان می‌دهند؟
پ: روشن بودن ثابت LED سبز PWR نشان‌دهنده فعال بودن تغذیه منطقی است؛ روشن بودن ثابت LED قرمز SF نشان‌دهنده خطای سیستم، خطای ماژول اسکنر یا فعال بودن حالت Force است؛ و روشن بودن ثابت LED قرمز BF نشان‌دهنده قطع اتصال فیزیکی به شبکه فیلدباس است.
س: ترمینال‌های اتصال فنری از چه محدوده‌ای از قطر سیم پشتیبانی می‌کنند؟
پ: ترمینال‌های فنری، هادی‌های تک‌رشته‌ای یا افشان با سطح مقطع ۰٫۱۴ میلی‌مترمربع تا ۱٫۵ میلی‌مترمربع (AWG 26 تا AWG 16) را می‌پذیرند.
راهنمای نصب در محل
- اسکنر را روی ریل DIN استاندارد ۳۵ میلی‌متری، داخل محفظه تابلو صنعتی محافظت‌شده نصب کنید.
- سیم‌های منبع تغذیه ۲۰٫۴ ولت DC تا ۲۸٫۸ ولت DC را به ترمینال‌های فنری وصل کنید و از مناسب بودن طول لخت‌سازی سیم برای سیم‌های با سطح مقطع ۰٫۱۴ میلی‌مترمربع تا ۱٫۵ میلی‌مترمربع اطمینان حاصل کنید.
- کابل‌های شبکه اترنت RJ-45 را تا زمانی که زبانه‌های قفل به‌طور ایمن چفت شوند، در پورت‌های ۱ و ۲ وارد کنید.
- کانکتورهای اسلایس ماژول‌های ورودی/خروجی مجاور RSTi-EP را هم‌راستا کنید و آن‌ها را محکم روی سمت راست اسکنر بلغزانید تا گذرگاه داخلی سیستم درگیر شود.
- ترمینال ارت عملکردی را به ریل زمین مرکزی محفظه وصل کنید تا ایمنی کامل در برابر نویز و مهار اضافه‌ولتاژ تضمین شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
