جزئیات محصول

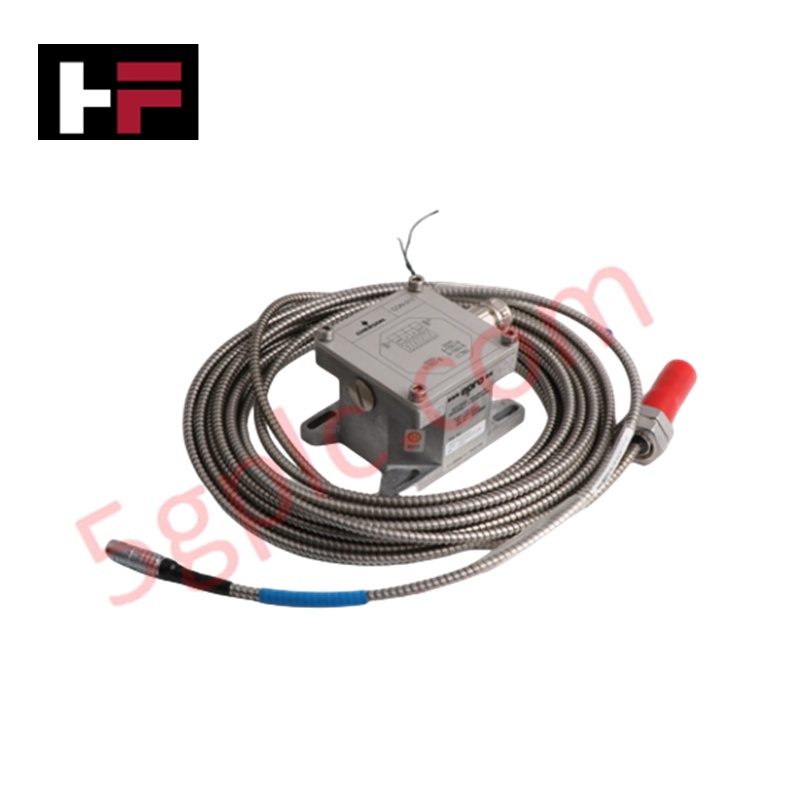

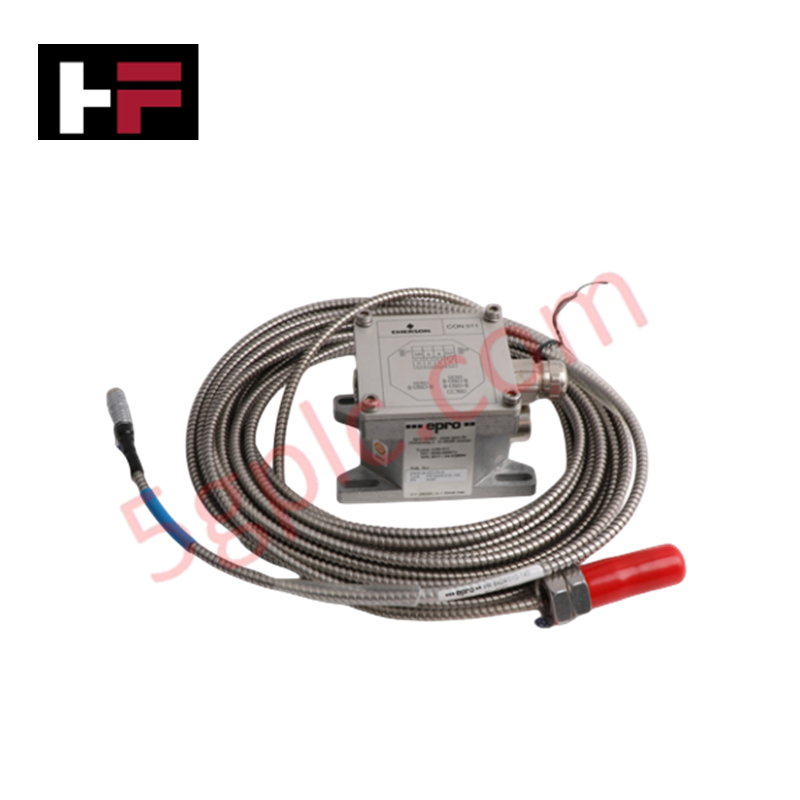

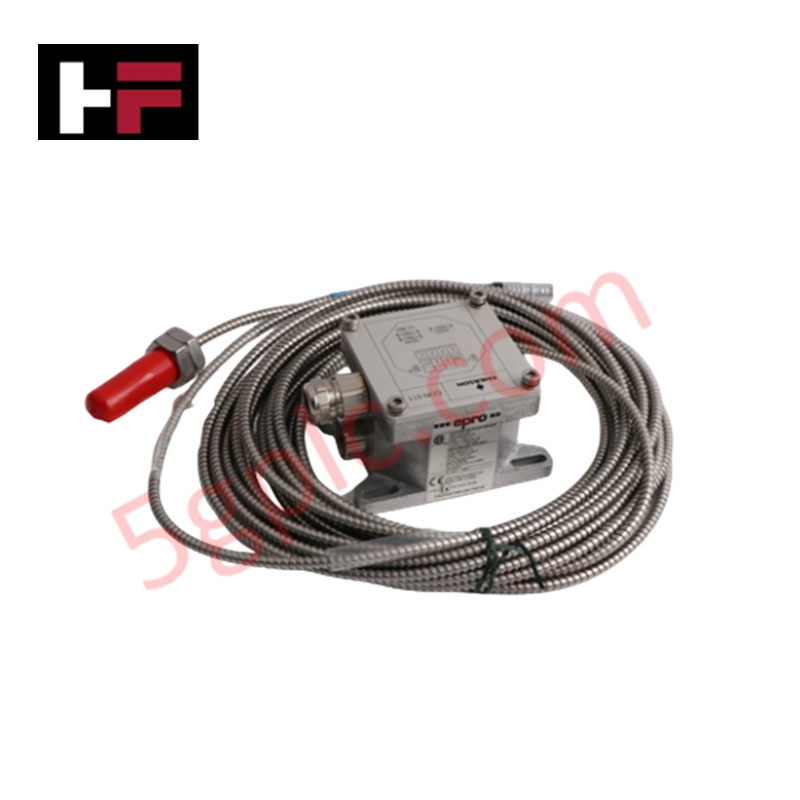

سیستم پروب جریان گردابی Emerson epro PR6424/013-140 CON021 (PR6424/013-140) که برای اندازهگیری جابجایی بدون تماس در شبکههای پایش ماشینآلات دوار پیکربندی شده است، اجرای مستقیم تبدیل سیگنالهای دینامیکی و استاتیکی را برای پایش محورهای محوری و شعاعی فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PR6424/013-140 CON021 |
| برند | Emerson epro |
| مبدا | مشخص نشده |
| وزن | ۰.۳۲ کیلوگرم (سیستم ترکیبی) |
| ابعاد | M18x1.5 (سنسور) / نصب روی ریل DIN (مبدل) |
| دمای کاری | منفی ۳۰ درجه سانتیگراد تا مثبت ۱۰۰ درجه سانتیگراد (مبدل) |
| مصرف برق | ۲۳ ولت DC تا ۳۲ ولت DC |
پایش مکانیکی و یکپارچهسازی TSI
مدل PR6424/013-140 از القای الکترومغناطیسی برای اندازهگیری فاصله نسبت به محور فلزی دوار استفاده میکند. برای دستیابی به دادههای دقیق دینامیک روتور، مقیاسبندی دقیق پروب جریان گردابی ضروری است تا ولتاژ خروجی به درستی جابجایی مکانیکی واقعی را با حساسیت ۴ ولت بر میلیمتر نشان دهد. در هنگام نصب، کاربران باید اعتبارسنجی ولتاژ فاصله را بررسی کنند و هدف را نزدیک به -۱۰ ولت DC نگه دارند تا عملکرد در محدوده خطی منحنی مشخصه پروب حفظ شود. علاوه بر این، برای حفظ کیفیت بالای ثبت شکل موج، سیستم نیازمند سرکوب مؤثر تداخل متقابل است که با مسیردهی و محافظت مناسب کابلهای کواکسیال ۱۰ متری ارتباطی انجام میشود تا از تأثیر نویز حالت مشترک بر موقعیت محور یا فرکانس ارتعاش جلوگیری شود.
سؤالات متداول
س: آیا طول کابل ۱۰ متری PR6424/013-140 را میتوان در محل کوتاه کرد؟
ج: خیر. سیستم به صورت زنجیره سیگنال کامل در کارخانه کالیبره شده است. تغییر طول کابل کواکسیال باعث تغییر امپدانس سیستم و فرکانس تشدید میشود که خطاهای قابل توجهی در اندازهگیری ایجاد میکند.
س: آیا سیستم نسبت به نوسانات منبع تغذیه حساس است؟
ج: CON021 در محدوده تغذیه منفی ۲۳ ولت DC تا منفی ۳۲ ولت DC کار میکند. ولتاژهای خارج از این بازه ممکن است باعث انحراف سیگنال یا پاسخ غیرخطی خروجی شده و بر قابلیت اطمینان منطق قطع حفاظتی در سیستمهای پایش متصل تأثیر بگذارد.
راهنمای نصب در محل
- تنظیم فاصله پروب: فاصله اولیه بین نوک پروب و سطح محور را با استفاده از گیج کالیبره شده تعیین کنید. هدف قرار دادن نقطه میانی محدوده اندازهگیری خطی به منظور اجازه حرکت محور در هر دو جهت است.
- یکپارچگی نصب: پروب را در براکت سخت و عایقسازی شده در برابر ارتعاش محکم کنید. هرگونه انعطاف در مجموعه نصب توسط سنسور به عنوان ارتعاش محور تشخیص داده شده و منجر به دادههای نادرست پایش وضعیت میشود.
- مسیردهی کابل: کابلهای کواکسیال را از خطوط برق با جریان بالا و خروجیهای درایو فرکانس متغیر (VFD) دور نگه دارید. از کانالهای محافظ دار استفاده کنید تا از تداخل الکترومغناطیسی (EMI) و ایجاد نویز در مسیر سیگنال با امپدانس بالا جلوگیری شود.
- مراقبت از کانکتورها: اتصالات پلاگ لمو را از نظر آلودگی یا رطوبت بررسی کنید. اطمینان حاصل کنید که رابط تمیز و خشک است تا از مسیرهای نشتی که باعث تضعیف سیگنال و انحراف ولتاژ فاصله میشوند، جلوگیری شود.
