جزئیات محصول

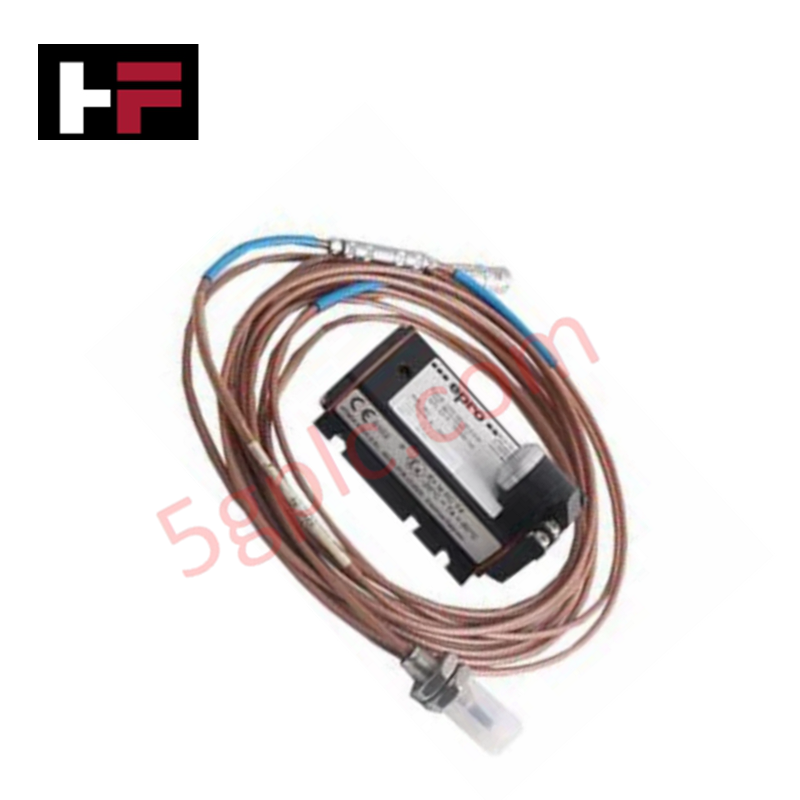

پیکربندی شده برای اندازهگیری جابجایی با فرکانس بالا در سیستمهای پایش توربومکانیک، مبدل Emerson Epro PR6423/011-110-CN (PR6423/011-110-CN) همراه با مبدل سیگنال CON021 اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PR6423/011-110-CN + CON021 |
| برند | Emerson Epro |
| مبدأ | آلمان |
| وزن | 0.12 کیلوگرم (مبدل) |
| ابعاد | محفظه پروب استاندارد و هندسه مبدل |
| دمای کاری | -30 درجه سانتیگراد تا +100 درجه سانتیگراد (مبدل)؛ -35 درجه سانتیگراد تا +180 درجه سانتیگراد (سنسور) |
| مصرف برق | -23 ولت DC تا -32 ولت DC |
| دامنه اندازهگیری | 2.0 میلیمتر |
اعتبارسنجی ولتاژ گپ (-10 ولت DC هدفها)
سیستم از یک مدار نوسانساز برای راهاندازی پروب مبدل استفاده میکند که میدان الکترومغناطیسی برای تشخیص جابجایی ایجاد میکند. برای اطمینان از خطیسازی دقیق، سیستم نیازمند اعتبارسنجی دقیق ولتاژ گپ در هنگام راهاندازی است. مبدل مشخصه خروجی خود را حول هدف اسمی -10 ولت DC متمرکز میکند که نمایانگر نقطه میانی گپ اندازهگیری فیزیکی است. حفظ این پایه -10 ولت DC برای ردیابی دقیق سیگنال الزامی است؛ انحرافات قابل توجه نشاندهنده ناهماهنگی مکانیکی، اشباع مبدل یا تخریب سطح هدف هادی است.
سؤالات متداول
س: آیا مبدل سیگنال CON021 از تعویض داغ (hot-swap) در رک پایش پشتیبانی میکند؟
ج: بله، CON021 برای ادغام در رکهای پایش طراحی شده است که امکان تعویض در حالی که سیستم روشن است را فراهم میکند، به شرطی که معماری بکپلن رک از تعویض داغ پشتیبانی کند.
س: آیا درجه حفاظت IP20 مبدل CON021 برای نصب مستقیم روی اسکید مناسب است؟
ج: خیر. کلاس حفاظت IP20 نصب درون محفظه محافظ، تابلو کنترل یا جعبه اتصال را الزامی میکند تا از قرارگیری در معرض آلودگیهای محیطی، رطوبت یا ذرات فلزی جلوگیری شود.
راهنمای نصب میدانی
- مبدل را در براکت سخت و عایقسازی شده در برابر لرزش نصب کنید تا نویز مکانیکی اضافی کاهش یافته و از خستگی محفظه جلوگیری شود.
- اطمینان حاصل کنید که سطح هدف اندازهگیری تمیز و عاری از پوششهای غیر هادی باشد تا رسانایی الکتریکی مورد نیاز حفظ شود.
- گپ هوایی اسمی را با استفاده از گیج غیر فلزی به اندازه 0.5 میلیمتر تنظیم کنید تا از آسیب تماس به نوک سنسور جلوگیری شود.
- کابلهای سیگنال را از طریق لوله فلزی زمینشده عبور دهید و خطوط را از خطوط برق AC با جریان بالا به صورت فیزیکی جدا نگه دارید تا تداخل الکترومغناطیسی کاهش یابد.
- شیلد سیگنال را فقط در رک سیستم پایش (DCS/TSI) زمین کنید تا از تزریق جریان حلقه زمین به مدار مبدل جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
