جزئیات محصول

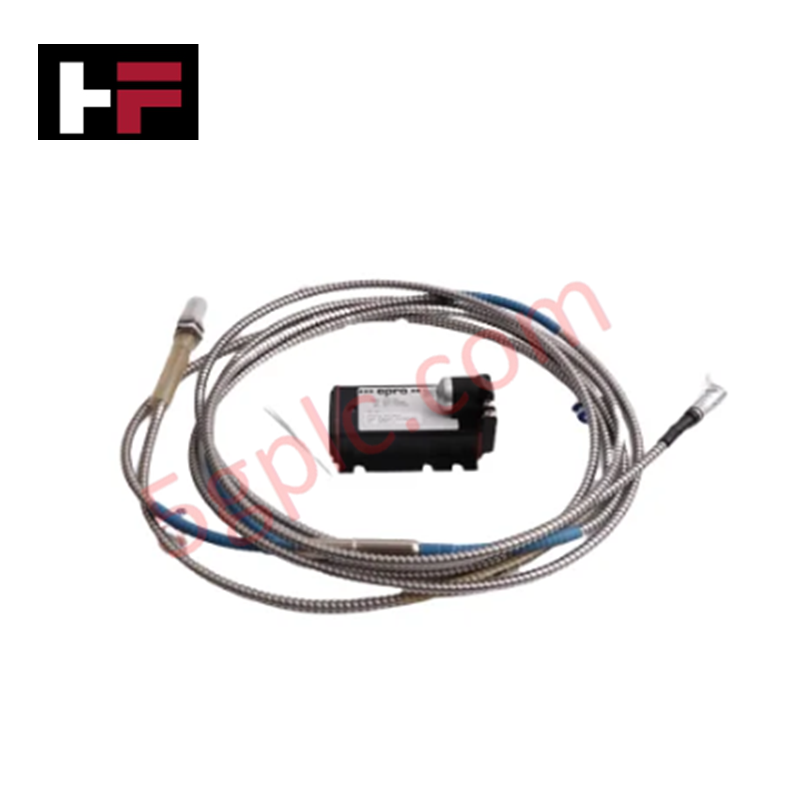

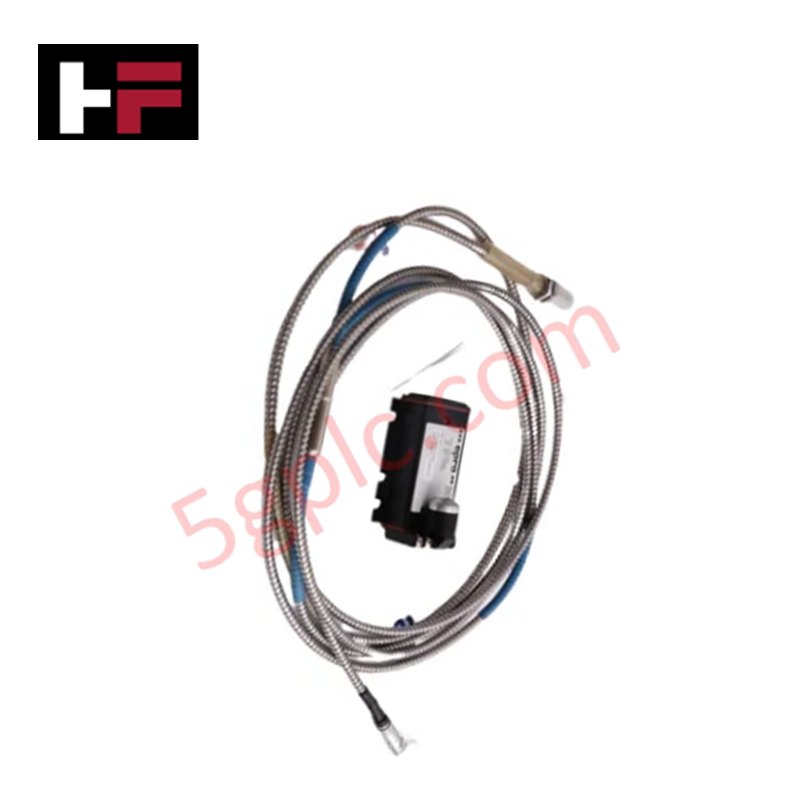

ترانسمیتر Emerson Epro PR6423/00R-030 (PR6423/00R-030) که برای اندازهگیری جابجایی با فرکانس بالا در سیستمهای پایش توربومکانیک طراحی شده است، همراه با مبدل سیگنال CON021 (CON021) اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PR6423/00R-030 + CON021 |
| برند | Emerson Epro |
| ساخت | آلمان |
| وزن | حدود ۰.۲۸ کیلوگرم (ترکیبی) |
| ابعاد | انواع رزوه M10x1 یا 3/8-24 UNF |
| دمای کاری | منفی ۳۰ درجه سانتیگراد تا مثبت ۱۰۰ درجه سانتیگراد (مبدل) |
| مصرف برق | نیاز به تحریک نامی |
| دامنه اندازهگیری | ۲.۰ میلیمتر |
اعتبارسنجی ولتاژ گپ (هدف -۱۰ ولت DC)
این سیستم از مدار نوسانساز برای راهاندازی پروب ترانسمیتر استفاده میکند که میدان الکترومغناطیسی برای تشخیص جابجایی ایجاد میکند. برای اطمینان از خطیسازی دقیق، سیستم در زمان راهاندازی نیازمند اعتبارسنجی دقیق ولتاژ گپ است. مبدل خروجی خود را حول هدف نامی -۱۰ ولت DC متمرکز میکند که نشاندهنده نقطه میانی گپ فیزیکی اندازهگیری است. حفظ این پایه -۱۰ ولت DC برای ردیابی دقیق سیگنال ضروری است؛ انحرافات قابل توجه نشاندهنده ناهماهنگی مکانیکی، اشباع ترانسمیتر یا تخریب سطح هدف هادی است.
سؤالات متداول
س: آیا CON021 از تعویض داغ (hot-swap) در رک پایش پشتیبانی میکند؟
ج: بله، CON021 برای پشتیبانی از تعویض داغ در معماریهای پایش سازگار طراحی شده است بدون نیاز به خاموش کردن کامل سیستم، مشروط بر اینکه پیکربندی بکپلین اجازه دهد.
س: آیا جنس نوک پروب ۸ میلیمتری برای محیطهای با دمای بالا مناسب است؟
ج: نوک پروب از جنس PEEK ساخته شده است که در محدوده دمای کاری صنعتی مشخص شده، پایداری ساختاری و ویژگیهای الکتریکی خود را حفظ میکند. اطمینان حاصل کنید که گپ هوایی در هنگام انبساط حرارتی روتور حفظ شود تا از تماس نوک جلوگیری شود.
راهنمای نصب میدانی
- ترانسمیتر را در براکت سخت و عایقسازی شده در برابر لرزش نصب کنید تا نویز مکانیکی اضافی کاهش یافته و از خستگی بدنه جلوگیری شود.
- اطمینان حاصل کنید که سطح هدف اندازهگیری تمیز و عاری از پوششهای غیر هادی باشد تا رسانایی الکتریکی لازم حفظ شود.
- گپ هوایی نامی را با استفاده از گیج غیر فلزی ۰.۵ میلیمتر تنظیم کنید تا از آسیب تماس نوک حسگر جلوگیری شود.
- کابلهای سیگنال را از طریق لوله فلزی زمینشده عبور دهید و خطوط را از خطوط برق AC با جریان بالا به صورت فیزیکی جدا نگه دارید تا تداخل الکترومغناطیسی کاهش یابد.
- شیلد سیگنال را فقط در رک سیستم پایش (DCS/TSI) زمین کنید تا از تزریق جریان حلقه زمین به مدار مبدل جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
