جزئیات محصول

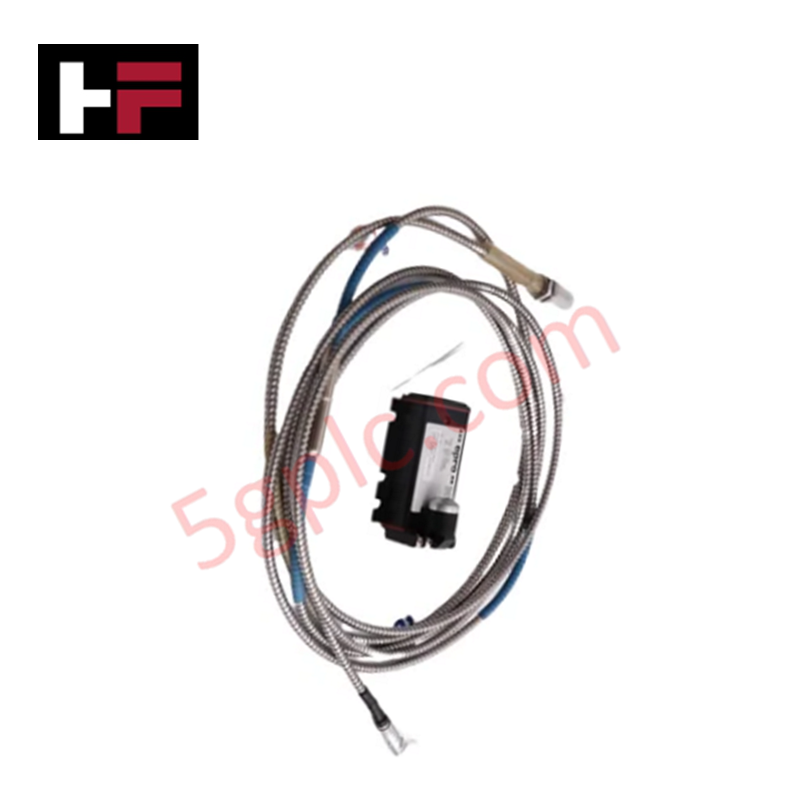

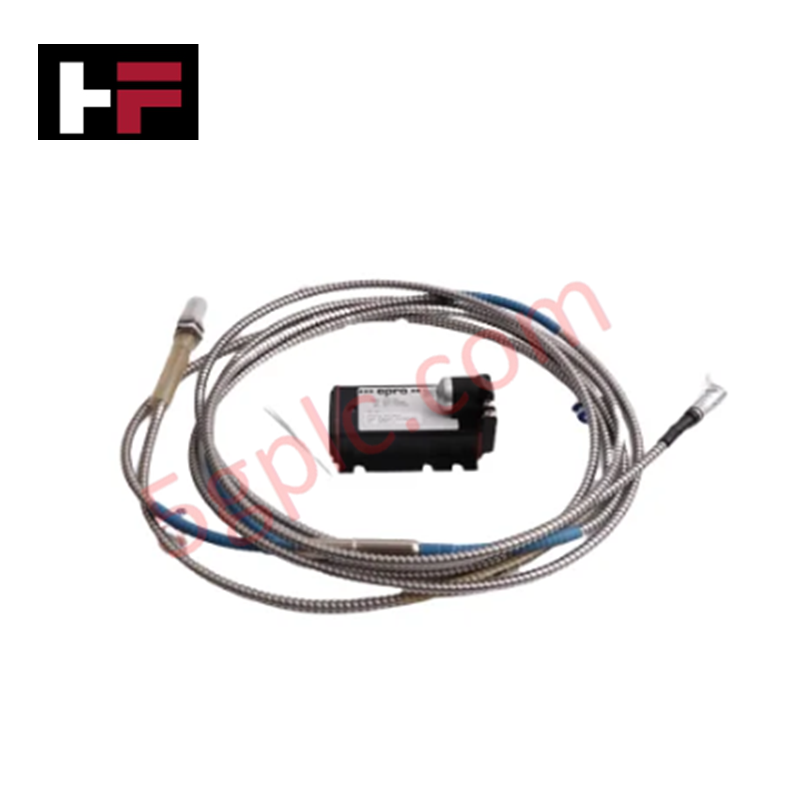

پیکربندی شده برای اندازهگیری جابجایی با فرکانس بالا در سیستمهای پایش ماشینآلات، Emerson Epro PR6423/003-040 (PR6423/003-040 مبدل جابجایی جریان گردابی) همراه با مبدل CON021 اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PR6423/003-040 + CON021 |
| برند | Emerson Epro |
| ساخت | آلمان |
| وزن | حدود ۰.۲۵ کیلوگرم |
| ابعاد | هندسه استاندارد پروب و محفظه مبدل |
| دمای کاری | مشخصات درجه صنعتی |
| مصرف برق | نیاز به تحریک نامی |
| دامنه اندازهگیری | ۲.۰ میلیمتر (ساکن: +/- ۱.۰ میلیمتر) |
| حساسیت | ۸ ولت بر میلیمتر |
| فاصله نامی | ۱.۵ میلیمتر |
اعتبارسنجی ولتاژ فاصله (هدفهای -۱۰ ولت DC)
این سیستم از مدار نوسانساز برای راهاندازی پروب مبدل استفاده میکند که میدان الکترومغناطیسی با فرکانس بالا تولید میکند. برای اطمینان از خطی بودن خروجی، سیستم نیازمند اعتبارسنجی دقیق ولتاژ فاصله در زمان راهاندازی است. مبدل به گونهای طراحی شده که خروجی خود را حول هدف نامی -۱۰ ولت DC متمرکز کند که متناظر با فاصله مرکزی ۱.۵ میلیمتر است. حفظ این خط پایه برای ردیابی دقیق ارتعاش شعاعی شفت و موقعیت محوری ضروری است. انحراف از ولتاژ فاصله نامی -۱۰ ولت DC نشاندهنده احتمال نصب نادرست، اشباع مبدل یا تخریب سطح هدف هادی است که باید برای جلوگیری از اعوجاج سیگنال برطرف شود.
سؤالات متداول
س: آیا این حسگر میتواند روی شفتهایی با مواد غیرفرومغناطیسی استفاده شود؟
ج: حساسیت و خطی بودن برای فولاد هادی الکتریکی کالیبره شده است. استفاده روی موادی با رسانایی الکتریکی یا نفوذپذیری مغناطیسی متفاوت نیازمند کالیبراسیون مجدد ضریب حساسیت مبدل سیگنال است.
س: قطر شفت چگونه بر دقت اندازهگیری تأثیر میگذارد؟
ج: حداقل قطر شفت ۲۵ میلیمتر برای حفظ چگالی شار مشخص شده لازم است. اگر قطر شفت کمتر باشد، خروجی حسگر غیرخطی و حساسیت کاهشیافته نسبت به کالیبراسیون کارخانه خواهد داشت.
راهنمای نصب در محل
- اطمینان حاصل کنید که براکت نصب محکم است تا از تأثیر رزنانسهای مکانیکی بر خروجی مبدل جلوگیری شود.
- پروب را در فاصله نامی ۱.۵ میلیمتر با استفاده از گیج غیرهادی نصب کنید تا از آسیب به نوک حسگر جلوگیری شود.
- اطمینان حاصل کنید که سطح شفت در محل اندازهگیری عاری از خراش، برآمدگی یا پوششهای غیرهادی باشد.
- کابلهای سیگنال را از طریق لوله فلزی زمینشده عبور دهید و خطوط را از کابلهای برق با جریان بالا به صورت فیزیکی جدا نگه دارید تا تداخل الکترومغناطیسی کاهش یابد.
- شیلد سیستم را فقط در رک سیستم پایش (DCS/TSI) زمین کنید تا از تزریق جریان حلقه زمین به سیگنال حسگر جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
