جزئیات محصول

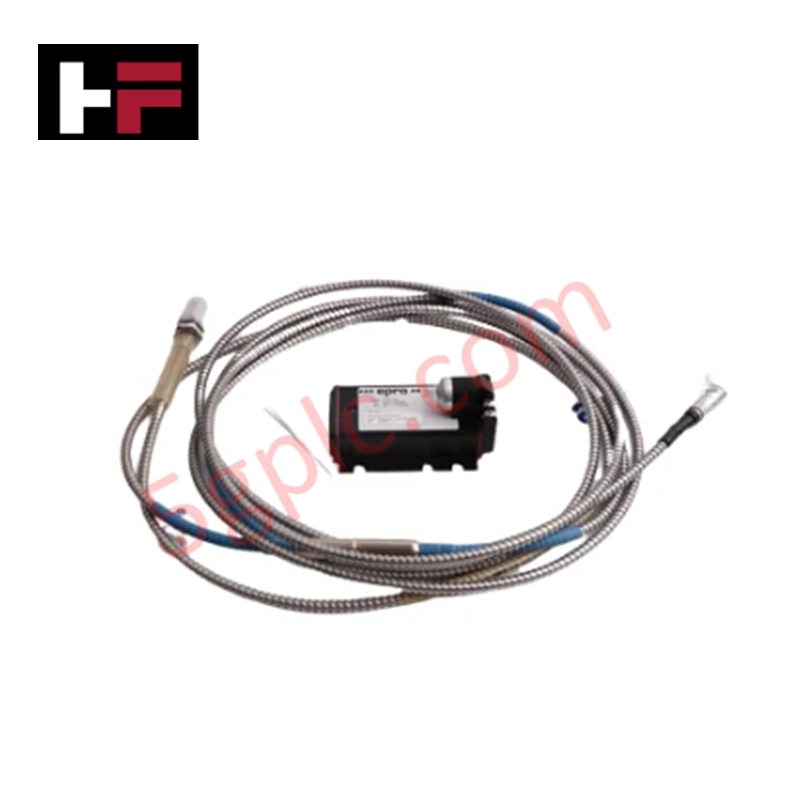

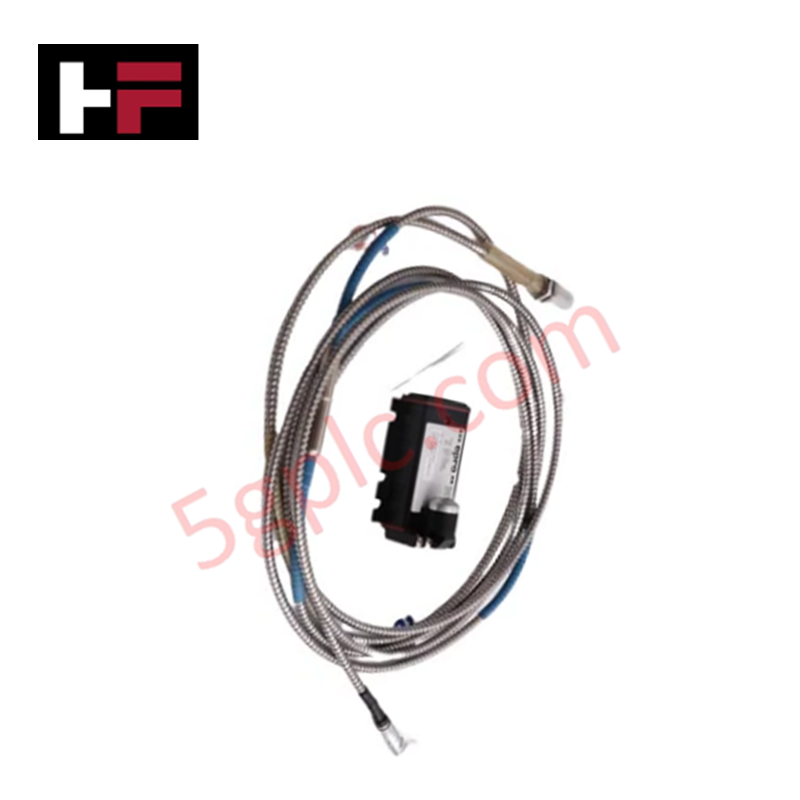

پیکربندی شده برای اندازهگیری جابجایی و ارتعاش با دقت بالا در ماشینآلات توربینی صنعتی، مبدل سیگنال Emerson Epro CON021 همراه با مبدل PR6423/001-011-CN (PR6423/001-011-CN) اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | CON021 + PR6423/001-011-CN |
| برند | Emerson Epro |
| مبدأ | آلمان |
| وزن | حدود ۰.۳۵ کیلوگرم (ترکیبی) |
| ابعاد | محفظه پروب استاندارد و هندسه مبدل |
| دمای کاری | منفی ۳۵ درجه سانتیگراد تا مثبت ۲۰۰ درجه سانتیگراد (سنسور) |
| مصرف برق | نیاز به تحریک نامی |
| دامنه اندازهگیری | ۸ میلیمتر |
| کلاس حفاظتی | IP66 (سر سنسور) |
مقیاسگذاری پروب جریان گردابی
این سیستم از القای الکترومغناطیسی برای ارائه خروجی خطی متناسب با فاصله هدف استفاده میکند. ضریب مقیاس افزایشی (ISF) در دمای کاری نامی به ۸ ولت بر میلیمتر (+/- ۵٪) کالیبره شده است تا با ماژولهای نظارتی استاندارد Epro سازگار باشد. اعتبارسنجی دقیق ولتاژ فاصله در هنگام راهاندازی اولیه لازم است تا تأیید شود پروب در محدوده اندازهگیری خطی خود کار میکند، که معمولاً هدف آن خط پایه -۱۰ ولت DC در میانه دامنه نسبت به خروجی مبدل سیگنال است. انحراف از این مقیاسگذاری میتواند نشاندهنده ناهماهنگی مکانیکی یا ناسازگاری ماده هدف باشد.
سؤالات متداول
س: آیا مبدل سیگنال CON021 میتواند با سایر پروبهای سری Epro PR642x استفاده شود؟
ج: این مبدل به عنوان بخشی از یک سیستم هماهنگ کالیبره شده است. تعویض پروب مبدل نیازمند بررسی گواهی کالیبراسیون است تا اطمینان حاصل شود که مشخصات ISF و خطای خطی در محدوده تحمل سیستم باقی میمانند.
س: آیا درجه حفاظت IP66 در صورت قطع یا اتصال مجدد کابل حفظ میشود؟
ج: خیر. درجه حفاظت IP66 مربوط به سر سنسور و مجموعه کابل کارخانهای مهر و موم شده است. هرگونه اتصال مجدد در محل باعث آسیب به مهر و موم شده و ممکن است نفوذ مایعات به نوک سنسور را امکانپذیر کند.
راهنمای نصب در محل
- سنسور PR6423 را در یک براکت محکم نصب کنید و حداقل ۲۵ میلیمتر فاصله قطر شفت را برای جلوگیری از تداخل جریان سیگنال حفظ نمایید.
- فاصله هوایی اولیه را با استفاده از گیج غیر فلزی ۰.۵ میلیمتر تنظیم کنید تا از آسیب نوک ناشی از تماس جلوگیری شود.
- خروجی سیگنال مبدل را با کابل جفتپیچخورده شیلددار خاتمه دهید؛ شیلد باید فقط در رک سیستم نظارتی زمین شود تا از حلقههای زمین جلوگیری شود.
- کابل PTFE را از طریق لوله فلزی عبور دهید و اطمینان حاصل کنید که شعاع خم کابل از توصیه سازنده تجاوز نکند تا از فشار داخلی روی هادیها جلوگیری شود.
- تمام رزوههای مکانیکی را قبل از نصب برای وجود براده یا آلودگی بررسی کنید تا نصب کاملاً همسطح با محفظه انجام شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
