جزئیات محصول

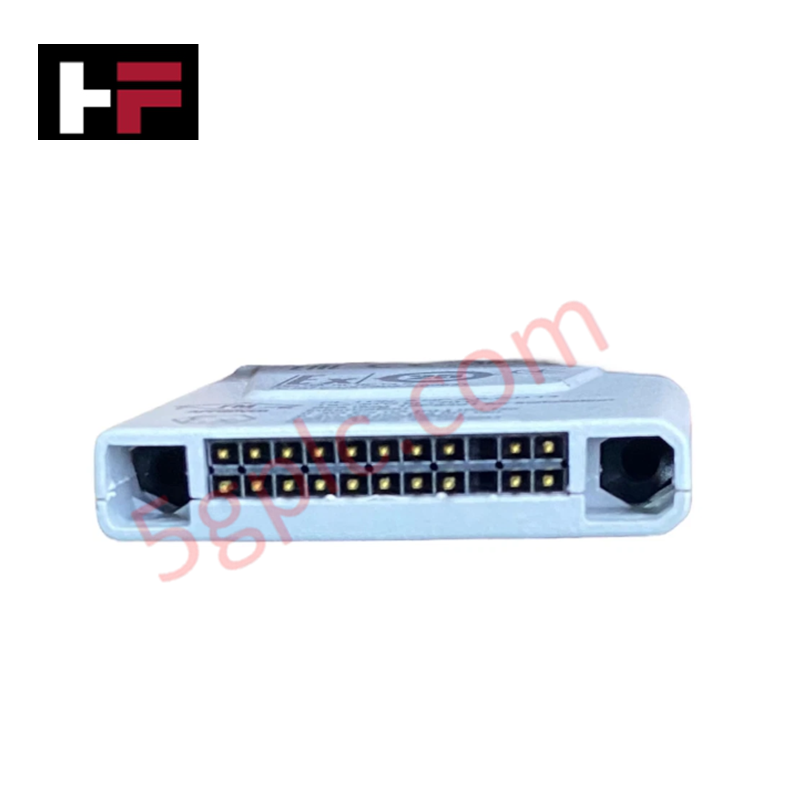

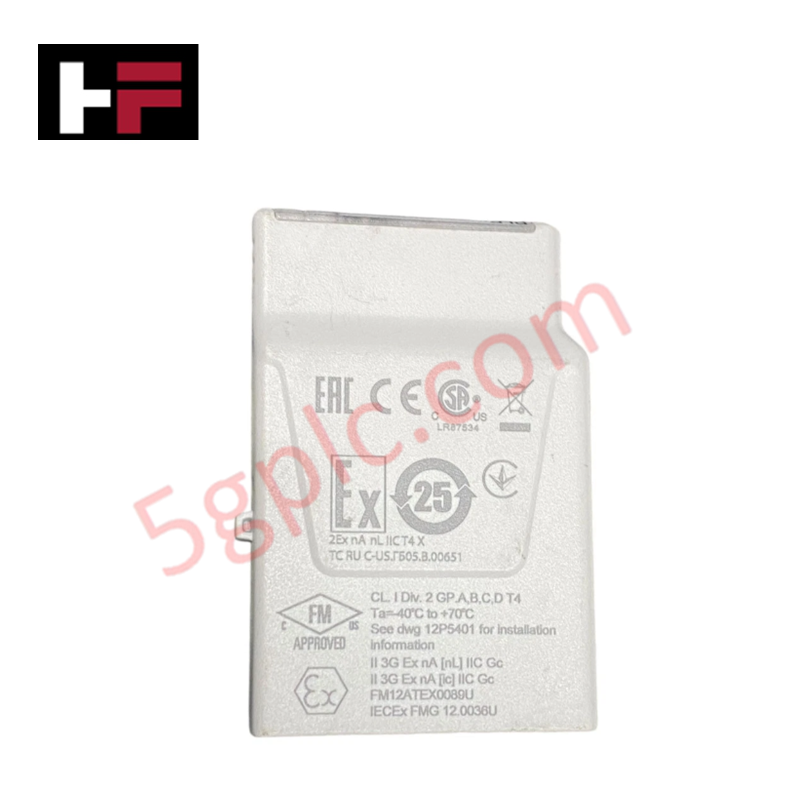

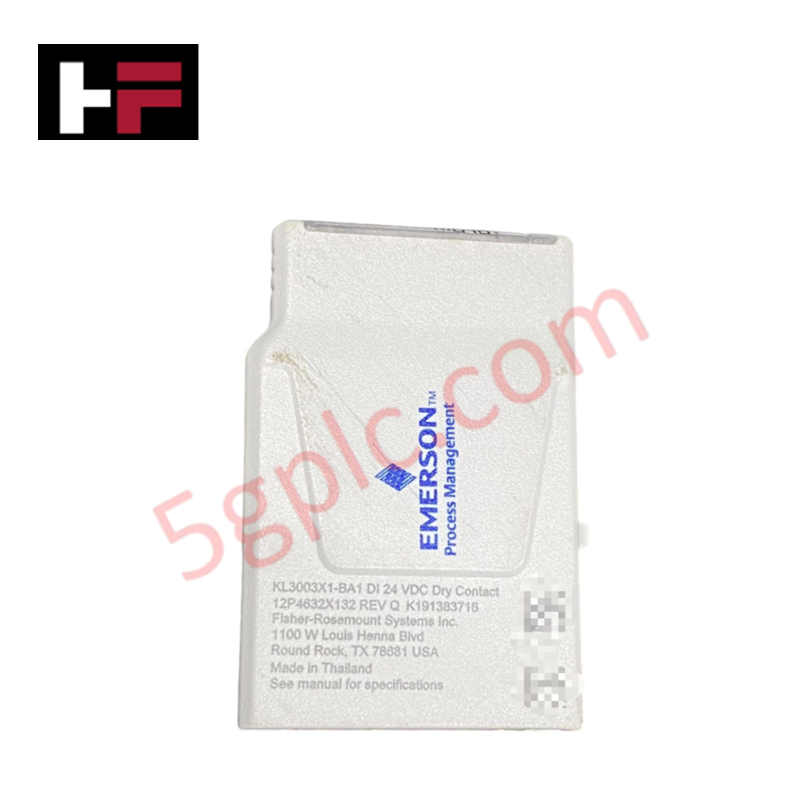

پیکربندی شده برای دریافت سیگنال گسسته در زیرسیستمهای ورودی/خروجی DeltaV، Emerson KL3003X1-BA1 (KL3003X1-BA1) ماژول دیجیتال ورودی CHARM (ماژول مشخصهسازی) اجرای فیزیکی/الکتریکی مستقیم حسگر تماس خشک را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
| مدل | KL3003X1-BA1 |
| برند | Emerson |
| مبدأ | ایالات متحده آمریکا |
| وزن | ۰.۰۴ کیلوگرم (۰.۰۸ پوند) |
| ابعاد | فرم فاکتور استاندارد CHARM |
| دمای کاری | مشخص نشده |
| مصرف برق | توان باس ۳۲ میلیآمپر در ۶.۳ ولت DC |
| نوع ورودی | تماس خشک |
| مدار میدانی | ۱۰ میلیآمپر در ۲۴ ولت DC |
کنترل فرآیند: ایزولاسیون کانال به کانال
ماژول KL3003X1-BA1 CHARM ایزولاسیون کانال به کانال را در حامل ورودی/خروجی DeltaV فراهم میکند و از تداخل الکتریکی بین حلقههای میدانی جداگانه جلوگیری میکند. این ایزولاسیون بخشی از معماری CHARM است که تضمین میکند خطاها در یک حلقه تماس خشک به باس مشترک منتقل نشده و کانالهای ورودی مجاور را تحت تأثیر قرار ندهد. این ماژول وضعیت تماس خشک سمت میدانی را پردازش کرده و ولتاژ مرطوب ۲۴ ولت DC را برای حلقه میدانی فراهم میکند و سیگنال را برای انتقال در باس ورودی/خروجی تبدیل میکند. خاتمه صحیح حلقه تماس خشک در بلوک ترمینال برای حفظ یکپارچگی مانع ایزولاسیون گالوانیک ضروری است.
سؤالات متداول (FAQ)
س: هدف از ماژول CHARM در سیستم DeltaV چیست؟
ج: ماژول مشخصهسازی (CHARM) امکان تخصیص نوع ورودی/خروجی به ازای هر کانال را فراهم میکند. مدل KL3003X1-BA1 به طور خاص ورودی تماس خشک میدانی را به سیگنال دیجیتال تبدیل میکند که کنترلر DeltaV میتواند پردازش کند و نیاز به کارتهای ورودی/خروجی چندکاناله سنتی را از بین میبرد.
س: آیا این ماژول قابلیت تعویض داغ (hot-swappable) دارد؟
ج: بله. معماری CHARM از تعویض داغ پشتیبانی میکند. این ماژول میتواند در حالی که حامل روشن است برداشته و جایگزین شود بدون اینکه عملکرد سایر کانالها در همان حامل تحت تأثیر قرار گیرد.
راهنمای نصب میدانی
-
نصب: ماژول را با شکاف حامل تراز کرده و محکم فشار دهید تا مکانیزم قفل فعال شود. اطمینان حاصل کنید که ماژول به طور کامل جا افتاده است تا تماس ارتباطی با بکپلین حفظ شود.
-
سیمکشی: سیمکشی تماس خشک میدانی باید در بلوک ترمینال CHARM خاتمه یابد. برای سیمکشی میدانی از کابل جفت تابیده شیلددار استفاده کنید تا نویز القایی کاهش یابد و اطمینان حاصل کنید که شیلد به نوار زمین کابینت متصل شده است.
-
زمین کردن: سیستم حامل باید به درستی به زمین مشترک سیستم متصل شود. این امر برای عملکرد مؤثر مانع ایزولاسیون کانال به کانال و حفاظت در برابر تخلیه الکترواستاتیک حیاتی است.
-
تأیید: قبل از اعمال برق به حامل، مقاومت حلقه میدانی را بررسی کنید تا با مشخصات مورد نیاز برای بسته شدن تماس خشک مطابقت داشته باشد. اطمینان حاصل کنید که ولتاژ خارجی روی خطوط تماس خشک میدانی وجود ندارد.
