جزئیات محصول

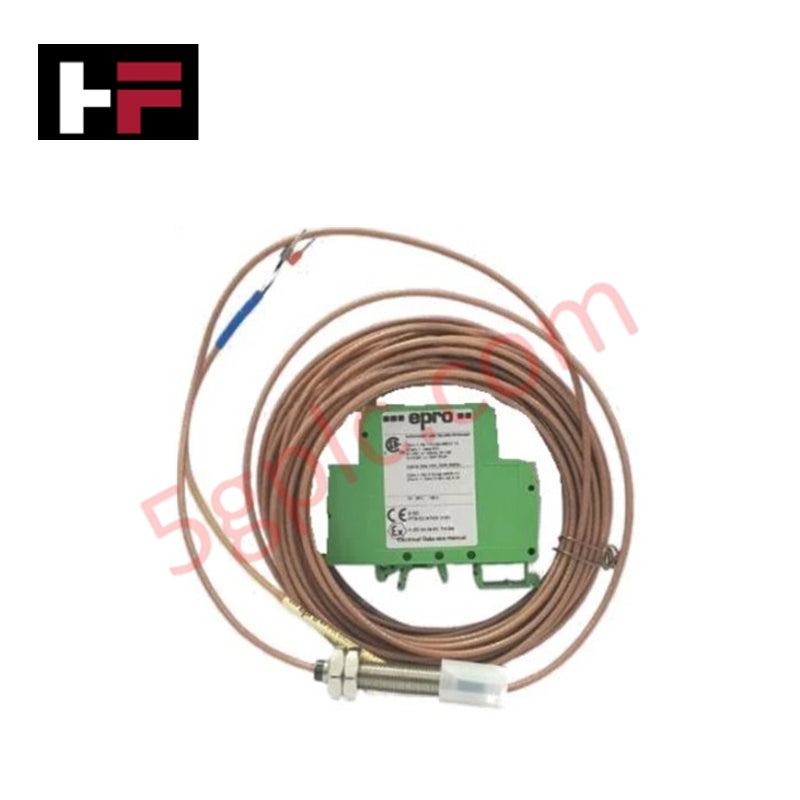

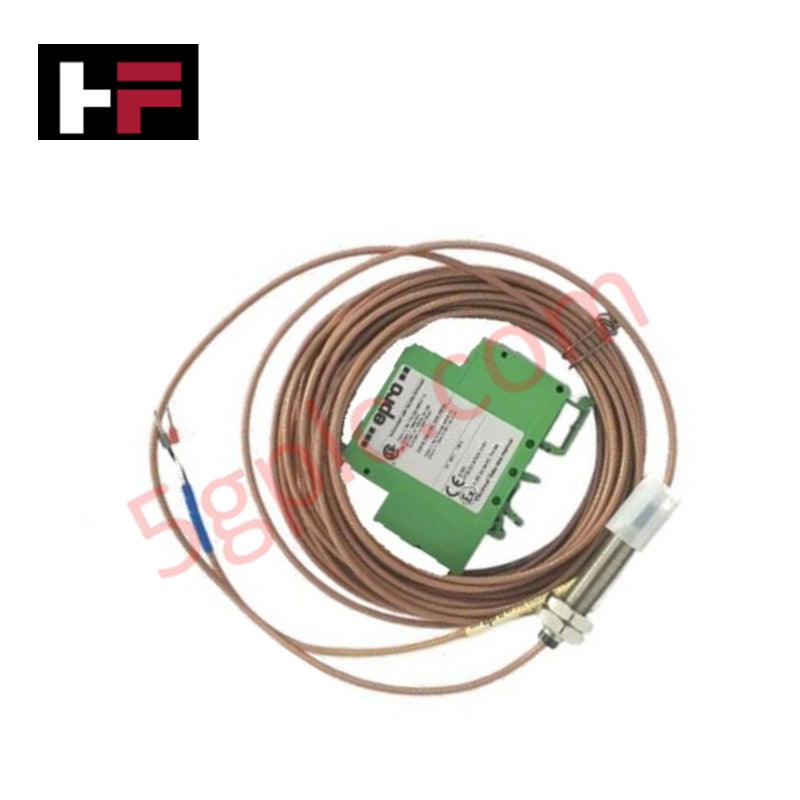

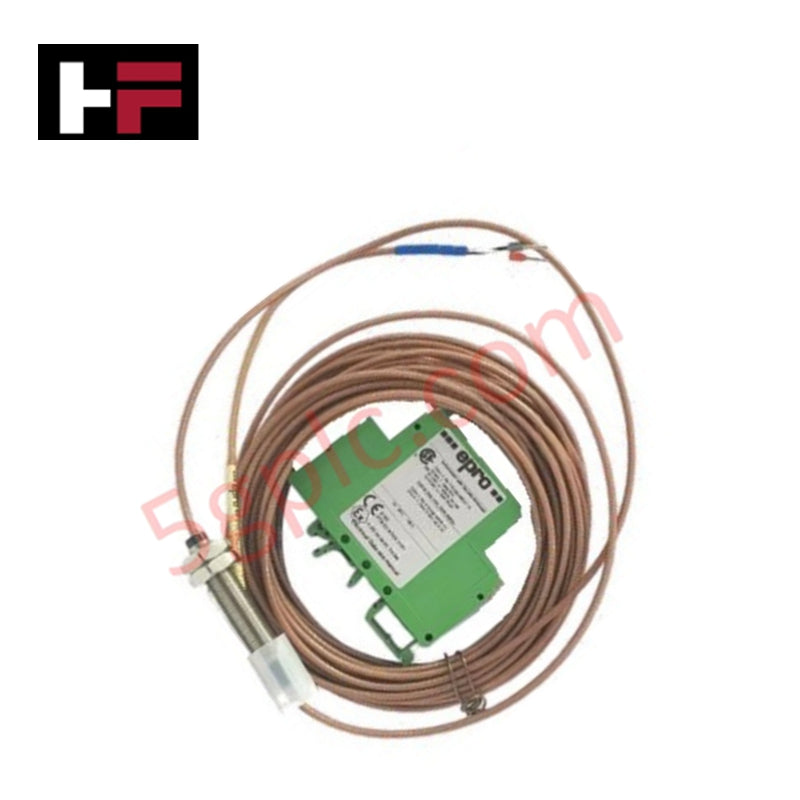

Emerson CON041-CN+PR6423/000-031 که با نام CON041-CN / PR6423 نیز در کاتالوگ ثبت شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای اندازه‌گیری بدون تماس ارتعاش، موقعیت و خروج از مرکز شفت در پلتفرم‌های Emerson MMS 6000 و MMS 3000 عمل می‌کند. این سیستم سخت‌افزاری، یک پراب القایی مجاورتی ۸ میلی‌متری را با ماژول مبدل سیگنال CON041-CN مرتبط می‌کند تا جابه‌جایی فضایی نسبت به اهداف فرومغناطیسی رسانا را ارزیابی کند. میدان‌های نوسان‌ساز با فرکانس بالا، تغییرات دینامیکی فاصله از سطح را مستقیماً به سیگنال‌های ولتاژ یا جریان خطی و پیوسته تبدیل می‌کنند؛ بدون آنکه سایش مکانیکی فیزیکی ایجاد شود.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | CON041-CN+PR6423/000-031 |
| برند | Emerson |
| مبدأ | ایالات متحده |
| دمای کار | ۳۵- تا ۱۸۰+ درجه سانتی‌گراد (حسگر) / ۳۵- تا ۱۵۰+ درجه سانتی‌گراد (کابل) |
| مصرف برق | برق استاندارد حلقه (منبع تغذیه 24 VDC) |
| ولتاژ تغذیه | 24 VDC |
| محدوده اندازه‌گیری | معمولاً ±۲ میلی‌متر پیک‌به‌پیک؛ خطی تا ۴ میلی‌متر |
| حساسیت | 8 V/mm (203.2 mV/mil) ±۵٪ |
| محدوده فرکانس | ۰ تا ۲۰۰۰۰ هرتز (۳- دسی‌بل) |
| سیگنال خروجی | ولتاژ آنالوگ (0-10 V) یا جریان (4-20 mA) |
| جنس هدف | فولاد فرومغناطیسی (برای مثال 42CrMo4) |
| درجه حفاظت | IP65 |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال
مبدل سیگنال CON041-CN به مدارهای آماده‌سازی سیگنال پرسرعت با زمان خیز کمتر از ۱۵ میکروثانیه مجهز است و از محدوده‌های دینامیکی گسترده فرکانسی تا ۲۰۰۰۰ هرتز پشتیبانی می‌کند. مسیر سیگنال، ایزولاسیون پیوسته بین کانال‌ها را فراهم می‌سازد تا از ورود اختلاف پتانسیل میان حلقه‌های حسگر مجاور به مدارهای پایش فرایند و ایجاد نویز جلوگیری شود. این درایور که برای سیگنال‌دهی با پروتکل استاندارد حلقه 4-20 mA HART و همچنین حالت‌های مستقیم ولتاژ پیکربندی شده است، تغییرات حرارتی در محدوده ۳۵- تا ۱۸۰+ درجه سانتی‌گراد را جبران می‌کند تا خطی‌بودن دقیق ضریب مقیاس حفظ شود.
پرسش‌های متداول
پرسش: مبدل CON041-CN چگونه در تابلوهای کنترل محکم می‌شود؟
پاسخ: ماژول مبدل از یک شاسی نصب روی ریل DIN استاندارد استفاده می‌کند که امکان نصب مستقیم و اتصال فشاری آن را در رک‌های محفظه‌های کنترل صنعتی فراهم می‌سازد.
پرسش: برای کالیبراسیون حسگر PR6423 به چه جنس سطح هدفی نیاز است؟
پاسخ: حساسیت 8 V/mm حسگر، در کارخانه برای اهداف فولادی فرومغناطیسی، مانند شفت‌های فولادی 42CrMo4، کالیبره شده است.
راهنمای نصب در محل
برای حذف تداخل کالیبره‌نشده دیواره جانبی ناشی از محیط‌های فلزی، در اطراف نوک پراب ۸ میلی‌متری، ناحیه‌ای با فاصله جانبی آزاد و بدون مانع ایجاد کنید که حداقل برابر با ۱٫۵ برابر قطر نوک پراب باشد. مبدل CON041-CN را به‌طور ایمن روی یک ریل DIN استاندارد درون محفظه‌ای محافظ نصب کنید. سیم‌های رابط حسگر را از داخل لوله فلزی اختصاصی و دارای اتصال زمین عبور دهید و مسیرهای سیگنال را از کابل‌های برق AC ولتاژ بالا یا اتصالات درایو موتور به‌صورت فیزیکی جدا نگه دارید. برای جلوگیری از ایجاد جریان‌های گردشی زمین، تمام شیلدهای کابل را فقط در یک نقطه به زمین عملکردی فنی متصل کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
