جزئیات محصول

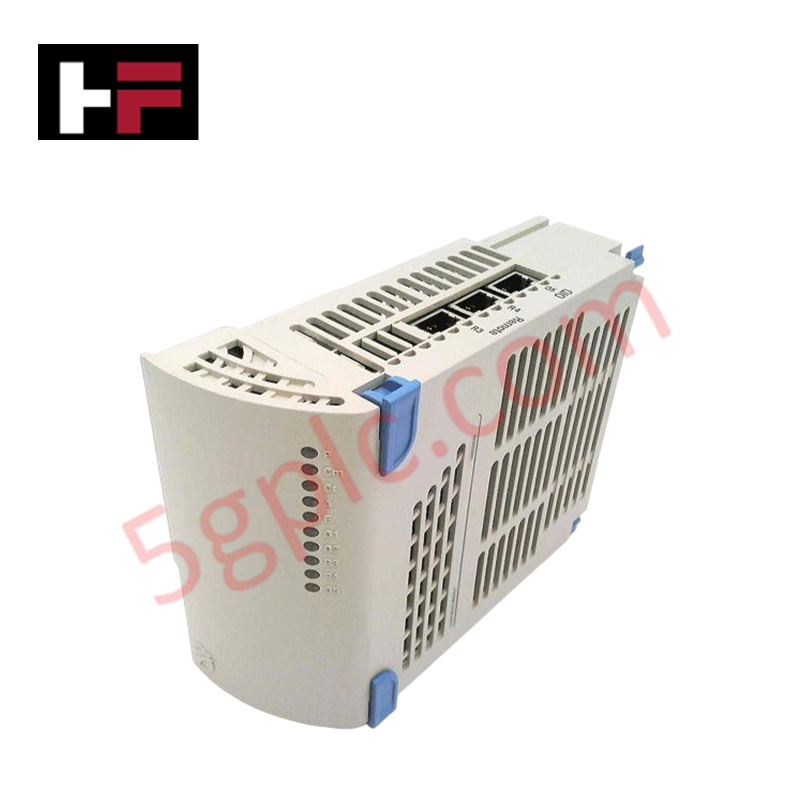

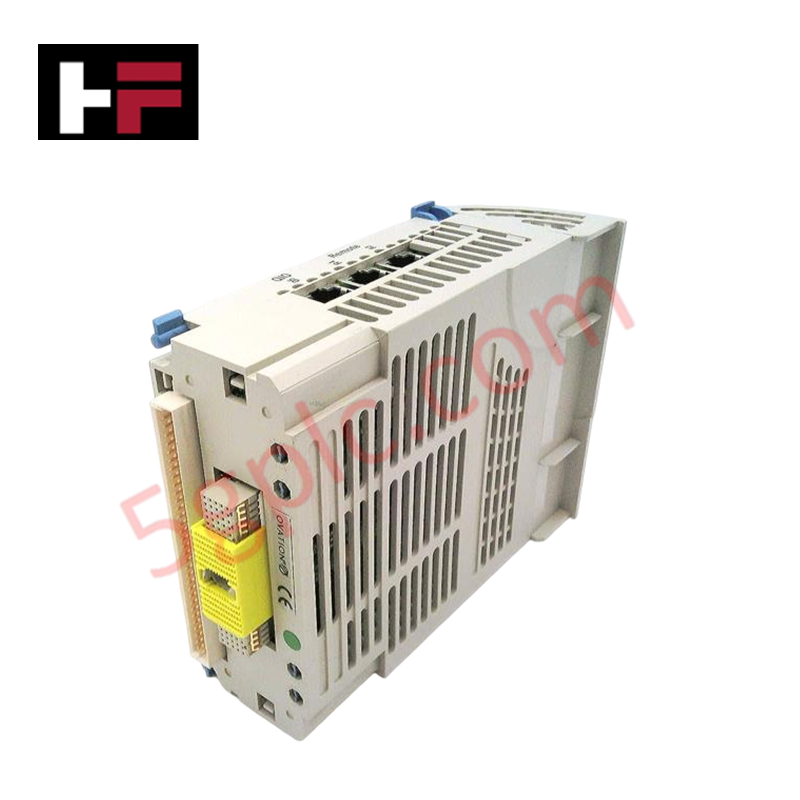

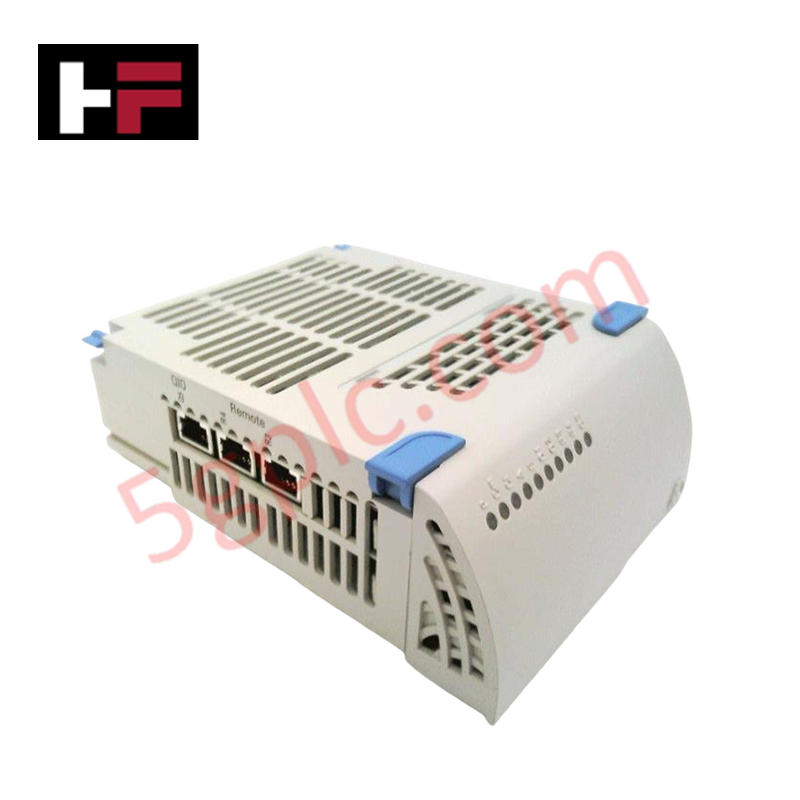

پیکربندی شده برای توزیع سیگنال با چگالی بالا در شبکه‌های کنترل اوویشن، Emerson 5XO0300G02 (ماژول خروجی آنالوگ 5XO0300G02) اجرای مستقیم الکتریکی فیزیکی برای سیگنال‌های فرمان ولتاژ چندکاناله را فراهم می‌کند. این سخت‌افزار خروجی با رزولوشن ۱۶ بیت در بازه -۱۰ ولت DC تا +۱۰ ولت DC را پشتیبانی می‌کند تا نیازهای دقیق عملگر و حلقه کنترل فرآیند را برآورده سازد.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 5XO0300G02 |
| برند | Emerson |
| ساخت | ایالات متحده آمریکا |
| وزن | ۰.۴۲ کیلوگرم |
| ابعاد | ۱۷۳ میلی‌متر × ۱۰۰ میلی‌متر × ۴۲ میلی‌متر |
| دمای کاری | منفی ۴۰ درجه سانتی‌گراد تا ۷۰ درجه سانتی‌گراد |
| مصرف برق | ۲۴ ولت DC، ۲۰۰ میلی‌آمپر |
| تعداد کانال‌ها | ۱۶ |
| دامنه خروجی | منفی ۱۰ ولت DC تا مثبت ۱۰ ولت DC |
| دقت | ۰.۱٪ |
| نرخ به‌روزرسانی | ۲۵۰ میلی‌ثانیه |
ابزار دقیق فرآیند و اتصال‌پذیری
5XO0300G02 معماری ایزولاسیون کانال به کانال را برای جلوگیری از انتشار نویز حالت مشترک بین مدارهای خروجی مجزا ادغام می‌کند. این طراحی تضمین می‌کند که اختلالات الکتریکی در یک حلقه بر صحت سیگنال کانال‌های مجاور تأثیر نگذارد. علاوه بر این، این ماژول از پروتکل حلقه HART استاندارد ۴-۲۰ میلی‌آمپر پشتیبانی می‌کند زمانی که با مبدل‌های سیگنال مناسب استفاده شود، که ادغام بی‌دردسر با دستگاه‌های هوشمند میدانی در اکوسیستم اوویشن را تسهیل می‌کند.
سؤالات متداول (FAQ)
س: آیا این ماژول قابلیت تعویض داغ (hot-swap) در حین کنترل فعال فرآیند را دارد؟
ج: بله، 5XO0300G02 برای عملیات تعویض داغ در رک I/O اوویشن طراحی شده است، که امکان تعویض ماژول بدون قطع ارتباط بک‌پلین یا خاموش کردن کل سیستم را فراهم می‌کند.
س: آیا نرخ به‌روزرسانی ۲۵۰ میلی‌ثانیه نمایانگر کل توان عملیاتی برای همه ۱۶ کانال است؟
ج: بله، نرخ به‌روزرسانی مشخص شده ۲۵۰ میلی‌ثانیه زمان چرخه استاندارد برای تازه‌سازی رجیسترهای خروجی در همه ۱۶ کانال به طور همزمان است.
راهنمای نصب میدانی
- اطمینان حاصل کنید که ظرفیت منبع تغذیه ۲۴ ولت DC برای تحمل جریان ۲۰۰ میلی‌آمپر در شرایط بار کامل کافی است تا از افت ولتاژ جلوگیری شود.
- اطمینان حاصل کنید که ماژول به طور کامل در شکاف بک‌پلین قرار گرفته است؛ پیچ‌های نگهدارنده بالا و پایین را محکم کنید تا اتصال زمین مطمئن بین شاسی و رک برقرار شود.
- برای تمام سیم‌کشی خروجی میدانی از کابل‌های شیلددار استفاده کنید تا از تداخل EMI جلوگیری شود و شیلد کابل را به باس زمین کابینت متصل کنید.
- سیم‌کشی سیگنال خروجی را جدا از خطوط برق AC و خطوط کنترل رله جریان بالا عبور دهید تا خلوص سیگنال حفظ شود.
- در هنگام ترمینال زدن، قطبیت کانال به کانال را بررسی کنید تا از اتصال کوتاه مراحل خروجی جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
