جزئیات محصول

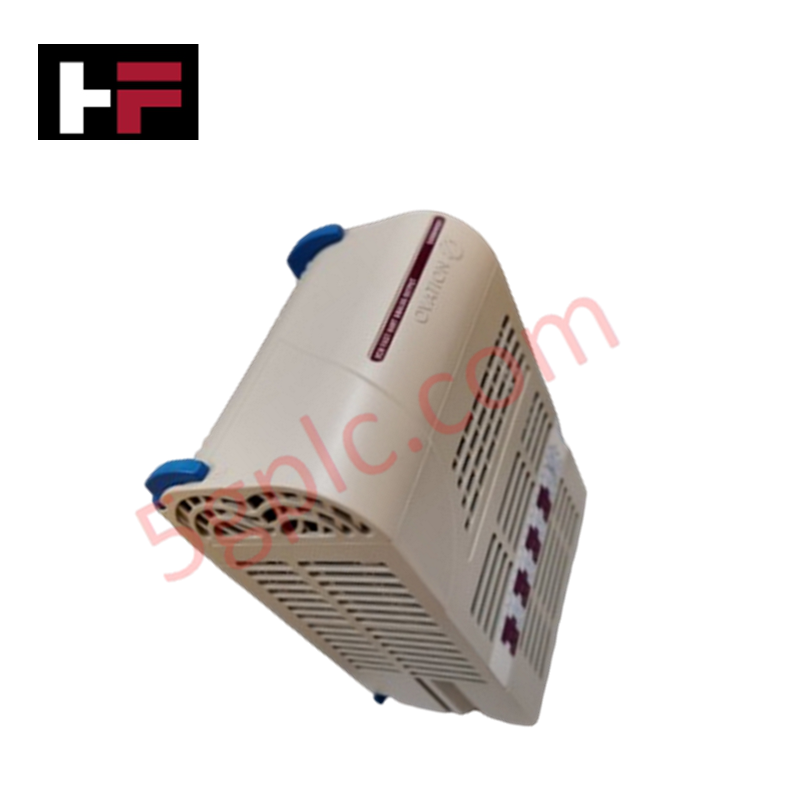

پیکربندی شده برای تولید سیگنال با سرعت بالا در شبکه‌های کنترل اوویشن، امرسون 5X00846G01 (5X00846G01 ماژول خروجی آنالوگ HART سریع ۸ کاناله) اجرای مستقیم الکتریکی فیزیکی برای تبدیل مقادیر کنترل دیجیتال به سیگنال‌های خروجی آنالوگ دقیق را فراهم می‌کند. این ماژول به عنوان رابط اصلی برای ابزارهای میدانی عمل می‌کند و ارتباط دوطرفه از طریق پروتکل HART را در سراسر پلتفرم‌های اتوماسیون یکپارچه ممکن می‌سازد.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 5X00846G01 |
| برند | امرسون |
| کانال‌های خروجی | ۸ کانال |
| پشتیبانی پروتکل | HART سریع |
کنترل فرآیند DCS و صحت سیگنال
معماری 5X00846G01 شامل ایزولاسیون کانال به کانال است تا صحت سیگنال حفظ شده و از انتشار حلقه زمین در حلقه‌های کنترل فرآیند پیچیده جلوگیری شود. این ماژول از اتصال پروتکل حلقه HART 4-20 میلی‌آمپر پشتیبانی می‌کند که امکان انتقال همزمان سیگنال آنالوگ و تشخیص دیجیتال دستگاه را فراهم می‌آورد. این یکپارچگی، نظارت بلادرنگ بر سلامت فرستنده‌های میدانی و وضعیت موقعیت‌دهنده شیر را ممکن می‌سازد و تضمین می‌کند که حلقه‌های آنالوگ در پارامترهای عملیاتی کالیبره شده باقی بمانند بدون نیاز به سخت‌افزار تشخیصی کمکی.
سؤالات متداول (FAQ)
س: آیا 5X00846G01 در حین عملیات فعال سیستم از قابلیت تعویض داغ پشتیبانی می‌کند؟
ج: این ماژول برای قابلیت تعویض داغ در داخل شاسی ورودی/خروجی اوویشن طراحی شده است. اطمینان حاصل کنید که حلقه‌های کنترل مرتبط قبل از خارج کردن ماژول در حالت دستی یا نگهداری قرار دارند تا از تغییرات ناخواسته خروجی جلوگیری شود.
س: ارتباط HART چگونه روی این ماژول پیکربندی می‌شود؟
ج: ارتباط HART در مسیر سیگنال 4-20 میلی‌آمپر تعبیه شده است. پیکربندی از طریق استودیو توسعه‌دهنده اوویشن انجام می‌شود، جایی که آدرس‌دهی و حالت‌های نظرسنجی HART هر کانال در مرحله راه‌اندازی سخت‌افزار تعیین می‌گردد.
راهنمای نصب میدانی
- قبل از قرار دادن ماژول، اطمینان حاصل کنید که برق بک‌پلن پایدار است و شکاف نصب از هرگونه آلودگی پاک است.
- ماژول را با ریل‌های راهنمای شاسی تراز کرده و با فشار محکم برای اتصال کانکتور به باس بک‌پلن وارد کنید.
- کابل‌های جفت‌پیچ‌خورده و شیلددار را در برد پایه ورودی/خروجی خاتمه دهید و اطمینان حاصل کنید که سیم تخلیه شیلد به باس زمین مشترک کابینت متصل شده است تا تداخل الکترومغناطیسی (EMI) کاهش یابد.
- برای تمام اتصالات میدانی از فریول‌های سیم استفاده کنید تا از ریش‌ریش شدن هادی جلوگیری شده و اتصال با امپدانس پایین در ترمینال بلوک تضمین شود.
- قبل از آزاد کردن حلقه برای عملیات فرآیند، از طریق نرم‌افزار کنترلر، پیوستگی حلقه سیگنال کانال و وضعیت ارتباط HART را تأیید کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
