جزئیات محصول

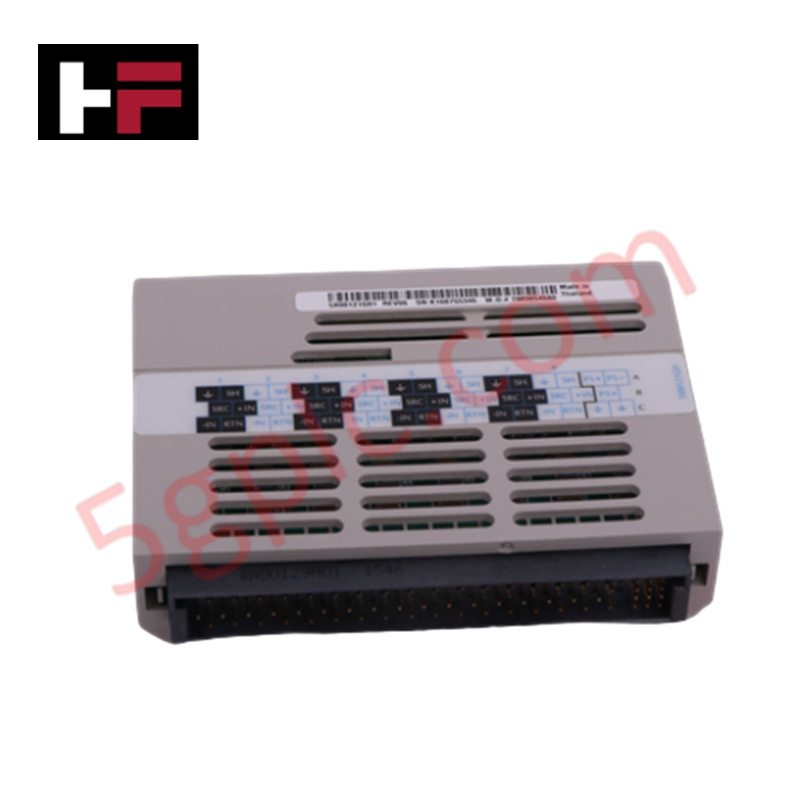

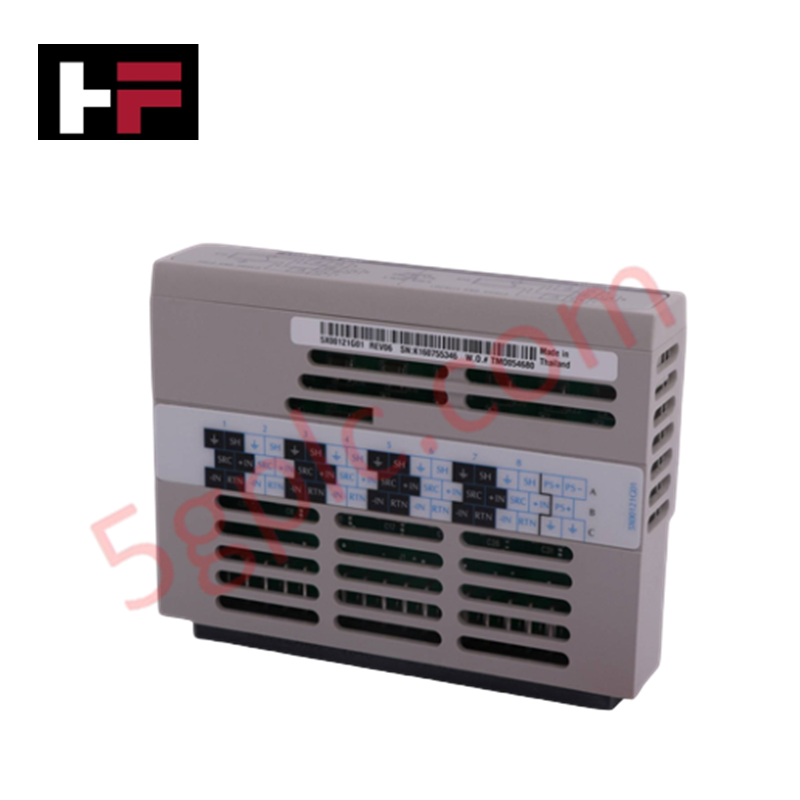

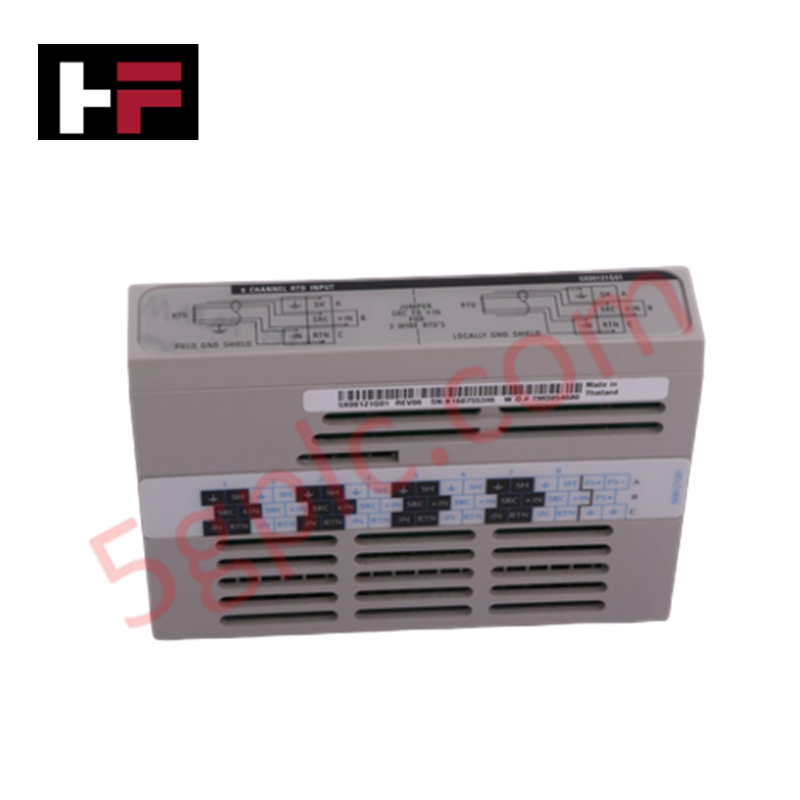

پیکربندی شده برای نظارت دقیق دمای ترمینال بلاک در پلتفرمهای کنترل اوویشن، Emerson 5X00658G01 (5X00658G01) اجرای فیزیکی مستقیم جبران اتصال سرد (CJC) را برای زیرسیستمهای ورودی ترموکوپل فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 5X00658G01 |
| برند | Emerson |
| مبدأ | تعریف شده توسط سازنده |
| وزن | وابسته به سیستم |
| ابعاد | فرم فاکتور استاندارد PMOD |
| دمای کاری | محدوده استاندارد صنعتی |
| مصرف برق | بار وابسته به سیستم |
| عملکرد | حسگر دمای ترمینال بلاک برای CJC |
جبران اتصال سرد (CJC)
ماژول 5X00658G01 شامل یک آیسی حسگر دمای یکپارچه است که برای اندازهگیری وضعیت حرارتی ترمینال بلاک طراحی شده است. این داده توسط زیرسیستم ورودی آنالوگ برای محاسبه جبران اتصال سرد مورد نیاز برای خطیسازی دقیق سیگنال ترموکوپل استفاده میشود. این ماژول همراه با پوشش ترمینال بلاک 1C31207H01 کار میکند تا گرادیانهای حرارتی در سراسر رابط را به حداقل برساند. جبران دقیق CJC با نگاشت دمای اندازهگیری شده توسط ماژول به کانالهای ورودی ترموکوپل خاص تحت پوشش ترمینال بلاک مربوطه حفظ میشود. اگر چندین ماژول ترموکوپل زیر یک پوشش نصب شده باشند، هر کدام نیاز به یک ماژول 5X00658G01 اختصاصی دارند تا دقت جبران در سطح کانال فردی تضمین شود.
سؤالات متداول
س: آیا یک ماژول 5X00658G01 میتواند CJC را برای ماژولهای ترموکوپل واقع در پوششهای مختلف ترمینال بلاک فراهم کند؟
ج: خیر. آیسی حسگر دما به طور خاص محیط حرارتی زیر پوششی که نصب شده را اندازهگیری میکند. جبران دقیق CJC نیاز دارد که حسگر به صورت فیزیکی نزدیک به اتصالات ترمینال ترموکوپل که قرار است جبران شود، قرار گیرد.
س: آیا 5X00658G01 در حالی که رک I/O اوویشن تحت بار است، قابلیت تعویض داغ دارد؟
ج: بله، این ماژول از تعویض داغ پشتیبانی میکند. اطمینان حاصل کنید که کانالهای ورودی آنالوگ مرتبط به درستی در ایستگاه کاری مهندسی پیکربندی شدهاند تا پس از تعویض، حضور ماژول CJC را شناسایی کنند و از انحراف در اندازهگیری دما جلوگیری شود.
راهنمای نصب در محل
- اطمینان حاصل کنید که پوشش ترمینال بلاک (1C31207H01) برای جای دادن ماژول حسگر آماده است و توزیع حرارتی یکنواخت را امکانپذیر میکند.
- ماژول 5X00658G01 را با شکاف مشخص شده زیر پوشش ترمینال بلاک همتراز کنید تا نزدیکی مستقیم به نقاط اتصال ترموکوپل تضمین شود.
- ماژول را محکم قرار دهید تا مسیر حرارتی پایدار بین سطح ترمینال بلاک و آیسی حسگر برقرار شود.
- تأیید کنید که پوشش ترمینال به درستی بسته شده است تا از جریان هوای موضعی که میتواند خوانش دمای ترمینال بلاک را منحرف کند، جلوگیری شود.
- یک تأیید سطح سیستم در HMI اوویشن انجام دهید تا اطمینان حاصل شود ورودیهای ترموکوپل به درستی دادههای CJC را دریافت میکنند و خوانشها در محدودههای مورد انتظار برای حسگرهای میدانی متصل هستند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
