جزئیات محصول

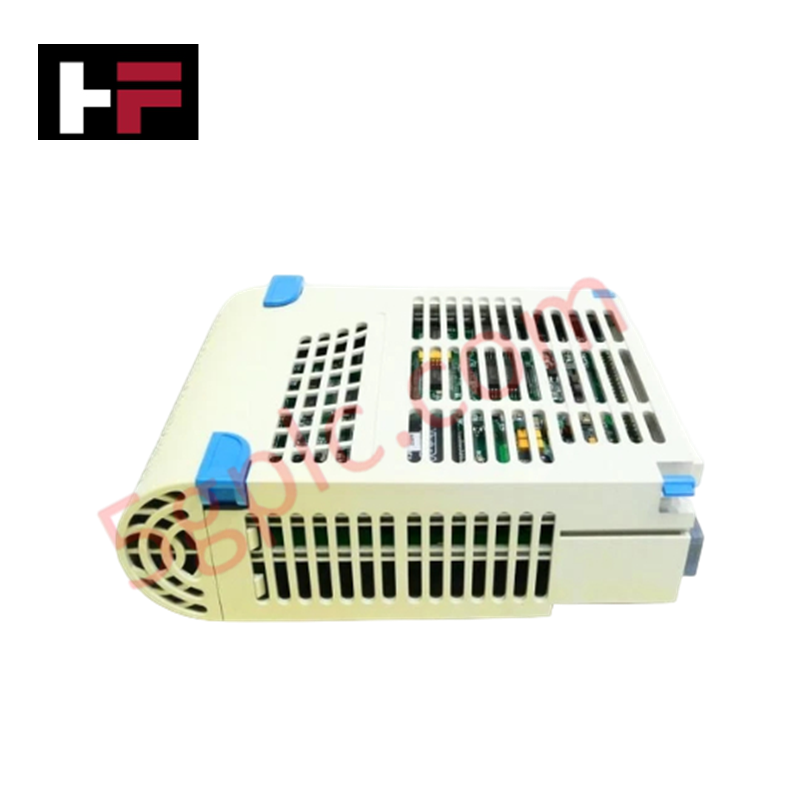

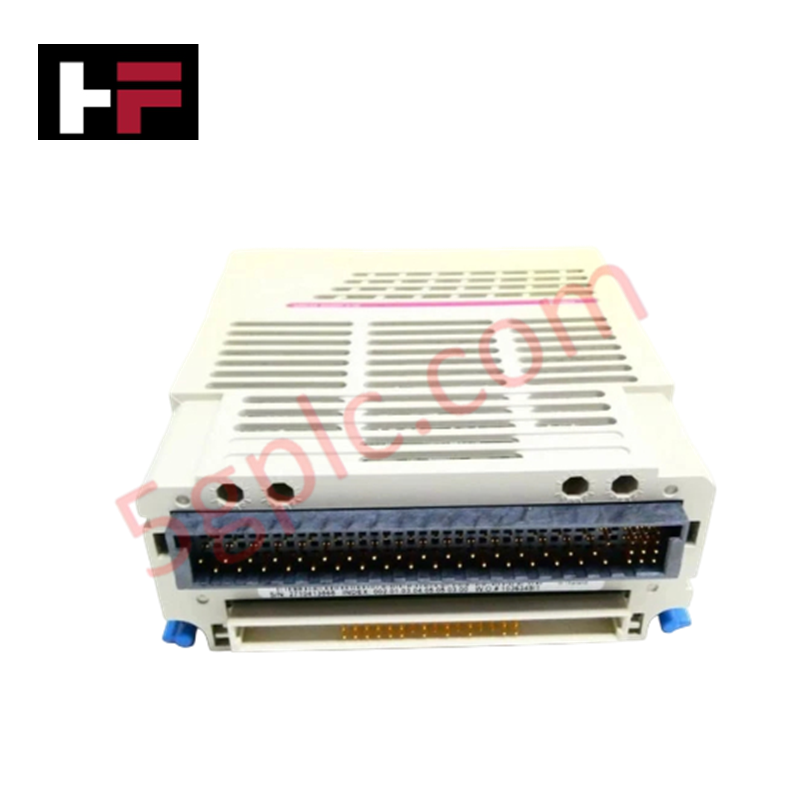

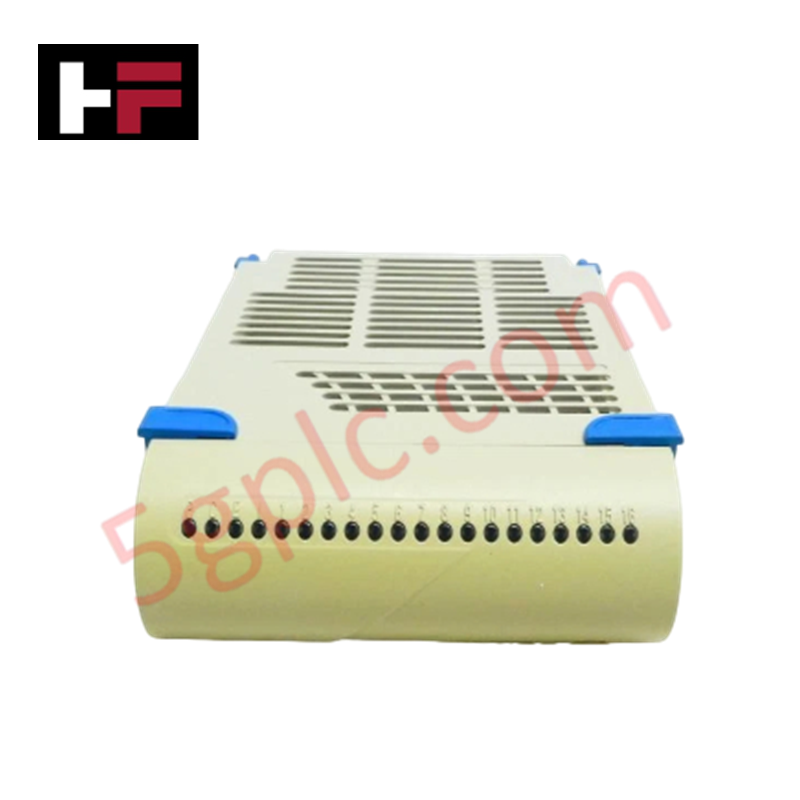

پیکربندی شده برای دریافت دقیق سیگنال حرارتی در سیستم‌های کنترل توزیع‌شده اوویشن، Emerson 5X00119G03 (ماژول دما 5X00119G03) اجرای مستقیم الکتریکی فیزیکی برای پردازش ورودی چندکاناله را فراهم می‌کند. رابط ماژول هر دو سیگنال ترموکوپل و مقاومت دمایی (RTD) را مدیریت می‌کند و دقت اندازه‌گیری را در بازه دمایی از -۲۰۰ درجه سانتی‌گراد تا ۸۵۰ درجه سانتی‌گراد، بسته به نوع سنسور متصل شده، حفظ می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 5X00119G03 |
| برند | Emerson |
| مبدا | مشخص نشده |
| وزن | مشخص نشده |
| ابعاد | فاکتور استاندارد ماژول اوویشن |
| دمای کاری | ۰ تا ۶۰ درجه سانتی‌گراد |
| مصرف برق | مشخص نشده |
| کانال‌های ورودی | چندکاناله (۸ یا ۱۶) |
| دقت | ±۰.۱٪ از بازه |
جداسازی کانال و جبران اتصال سرد
معماری 5X00119G03 از جداسازی کانال به کانال و کانال به سیستم برای کاهش نویز حالت مشترک و جلوگیری از حلقه‌های زمین در حلقه کنترل استفاده می‌کند. برای ورودی‌های ترموکوپل، ماژول مدار جبران اتصال سرد (CJC) را به کار می‌گیرد تا ردیابی دقیق دمای مرجع را تضمین کند. این چارچوب جداسازی برای حفظ دقت اندازه‌گیری مشخص شده در محیط‌های صنعتی با تداخل الکترومغناطیسی بالا ضروری است و اطمینان می‌دهد که داده‌های دمای تأیید شده بدون افت کیفیت به باس کنترلر اوویشن منتقل می‌شوند.
سؤالات متداول (FAQ)
س: آیا 5X00119G03 در حین عملیات عادی سیستم از قابلیت تعویض داغ پشتیبانی می‌کند؟
ج: بله، این ماژول از قابلیت تعویض داغ پشتیبانی می‌کند. اطمینان حاصل کنید که سیم‌کشی میدانی محکم است و حالت پیکربندی سیستم روی نگهداری تنظیم شده تا از نویز سیگنال هنگام وارد یا خارج کردن ماژول جلوگیری شود.
س: چگونه نوع ترموکوپل یا RTD برای هر کانال انتخاب می‌شود؟
ج: انتخاب نوع سنسور و پیکربندی کانال در محیط نرم‌افزاری سیستم کنترل اوویشن انجام می‌شود. اطمینان حاصل کنید که پروفایل پیکربندی کانال I/O مناسب برای تطابق با سخت‌افزار میدانی متصل شده اعمال شده است.
راهنمای نصب میدانی
- قبل از نصب ماژول، شکاف رابط بک‌پلین را برای سلامت پین‌ها و عدم وجود آلودگی بررسی کنید.
- ماژول را با ریل‌های شاسی رک اوویشن تراز کرده و محکم تا زمانی که اهرم قفل مکانیکی کاملاً بسته شود، جا بزنید.
- سیم‌کشی سیگنال میدانی را در بلوک ترمینال اختصاصی خاتمه دهید و قطبیت صحیح برای ترموکوپل‌ها یا پیکربندی سیم‌های RTD را رعایت کنید.
- تمام کابل‌های سنسور را با استفاده از هادی‌های جفت‌پیچ‌خورده و شیلددار عبور دهید و سیم‌های تخلیه شیلد را به باس زمین مشترک کابینت متصل کنید تا ایمنی در برابر نویز حفظ شود.
- وضعیت عملیاتی را از طریق نشانگرهای LED پنل جلویی بررسی کرده و تأیید کنید که کنترلر پس از نصب سخت‌افزار، حضور ماژول را شناسایی کرده است.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
