جزئیات محصول

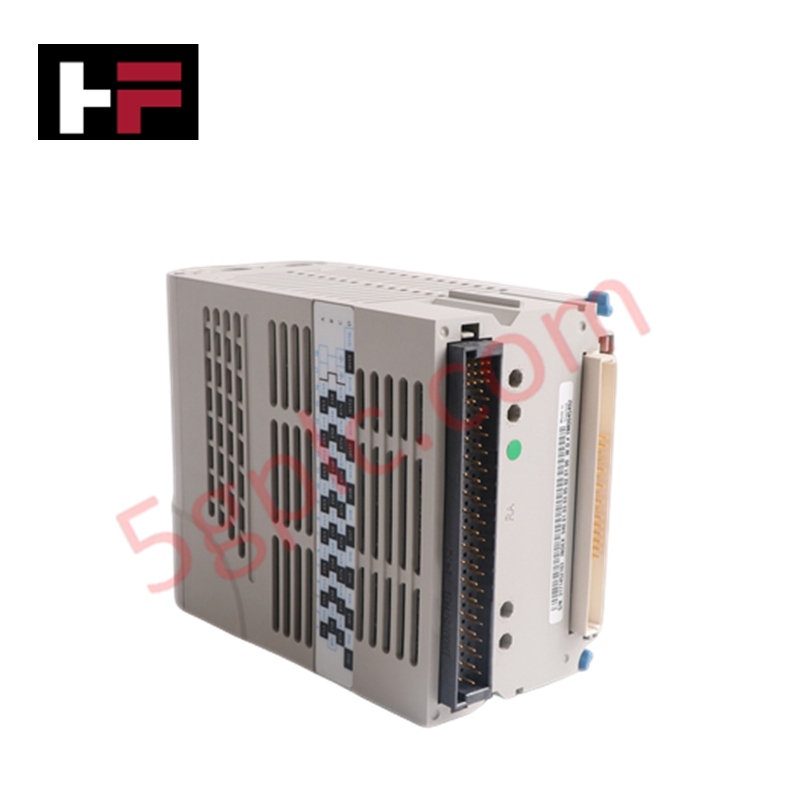

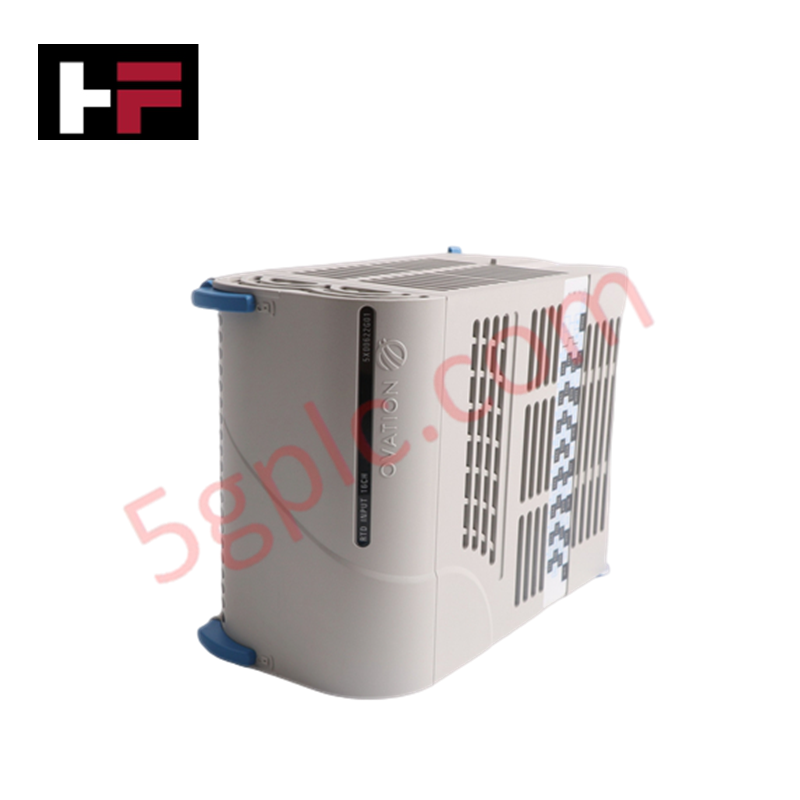

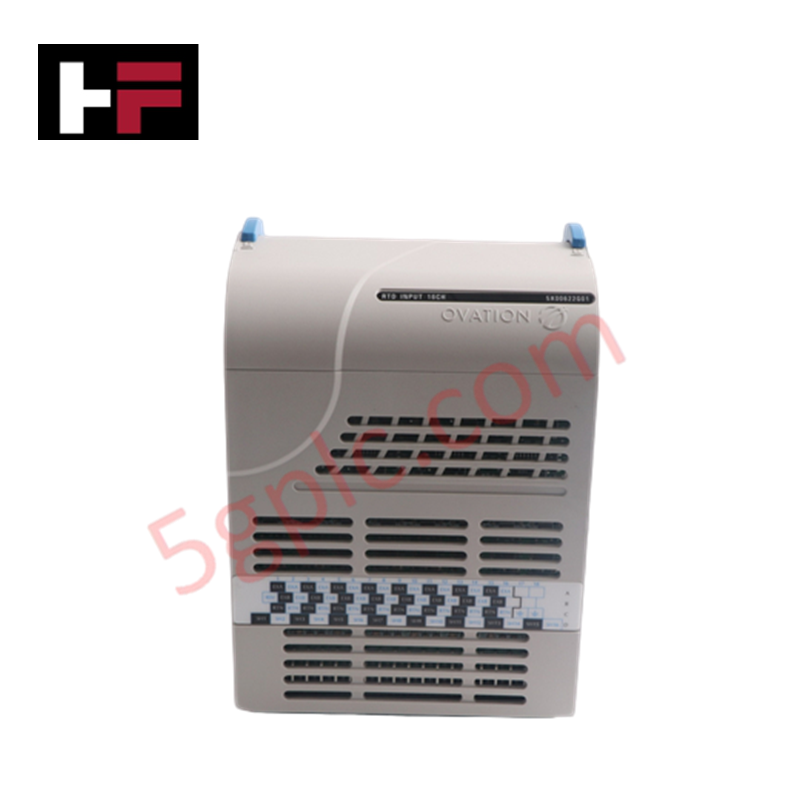

ماژول دما Emerson 5X00119G02 (5X00119G02) که برای دریافت دقیق سیگنال حرارتی در سیستم‌های کنترل توزیع‌شده اوویشن پیکربندی شده است، اجرای مستقیم الکتریکی فیزیکی برای پردازش ۸ کانال ورودی RTD را فراهم می‌کند. این سخت‌افزار امکان پایش دما در بازه‌های -۲۰۰ درجه سانتی‌گراد تا ۸۵۰ درجه سانتی‌گراد را بسته به نوع خاص حسگر دمای مقاومتی (RTD) متصل به رابط میدانی فراهم می‌آورد.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 5X00119G02 |
| برند | Emerson |
| مبدا | مشخص نشده |
| وزن | مشخص نشده |
| ابعاد | ابعاد استاندارد ماژول اوویشن |
| دمای کاری | مطابق استانداردهای اوویشن |
| مصرف برق | تأمین شده توسط سیستم |
| کانال‌ها | ۸ ورودی RTD |
جبران اتصال سرد و ایزولاسیون کانال‌ها
5X00119G02 پردازش سیگنال داخلی را برای پشتیبانی از اندازه‌گیری دقیق RTD اجرا می‌کند که نیازمند جبران دقیق سیم‌های رابط برای کاهش خطاهای اندازه‌گیری ناشی از گرمایش مقاومتی در کابل‌های میدانی است. این معماری از ایزولاسیون کانال به کانال استفاده می‌کند تا از ایجاد حلقه‌های زمین و تداخل الکتریکی جلوگیری کند و دقت سیگنال را در محیط‌های صنعتی پر نویز حفظ نماید. این طراحی یکپارچگی اندازه‌گیری برای ورودی‌های مقاومت کم را تضمین می‌کند تا کنترلر اوویشن داده‌های دمایی معتبر برای اجرای حلقه کنترل دریافت کند.
سؤالات متداول (FAQ)
س: آیا 5X00119G02 در حین عملیات فعال سیستم از قابلیت تعویض داغ پشتیبانی می‌کند؟
ج: این ماژول قابلیت تعویض داغ در رک ورودی/خروجی اوویشن را دارد. اطمینان حاصل کنید که تمام سیم‌کشی میدانی ایزوله شده و پیکربندی I/O در حالت دستی یا نگهداری قرار دارد تا از اختلال در فرآیند هنگام خارج یا وارد کردن ماژول جلوگیری شود.
س: پیکربندی‌های RTD سه‌سیمه یا چهارسیمه چگونه باید خاتمه یابند؟
ج: خاتمه‌ها باید مطابق نمودارهای سیم‌کشی ترمینال بلاک اوویشن انجام شود تا جبران مقاومت سیم‌های رابط به درستی صورت گیرد. اطمینان حاصل کنید که تمام سیم‌های شیلد به باس زمین مشخص شده متصل شده‌اند تا نویز به حداقل برسد.
راهنمای نصب میدانی
- قبل از نصب ماژول 5X00119G02، اسلات بک‌پلین را برای سلامت کانکتور بررسی کنید.
- ماژول را با ریل‌های راهنمای رک اوویشن تراز کرده و فشار دهید تا مکانیزم قفل مکانیکی کاملاً درگیر شود.
- ورودی‌های RTD میدانی را در مجموعه ترمینال خاتمه دهید و اطمینان حاصل کنید که ضخامت و طول سیم مطابق مشخصات سیستم برای تحمل مقاومت است.
- تمام شیلدهای سیگنال را در یک نقطه مشترک داخل کابینت زمین کنید تا از جریان‌های زمین چرخشی بین کانال‌ها جلوگیری شود.
- قبل از ادغام در فرآیند، با استفاده از شبیه‌ساز مقاومت کالیبره شده، تست حلقه I/O را انجام دهید تا مقیاس‌بندی ورودی ماژول و یکپارچگی کانال‌ها تأیید شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
