جزئیات محصول

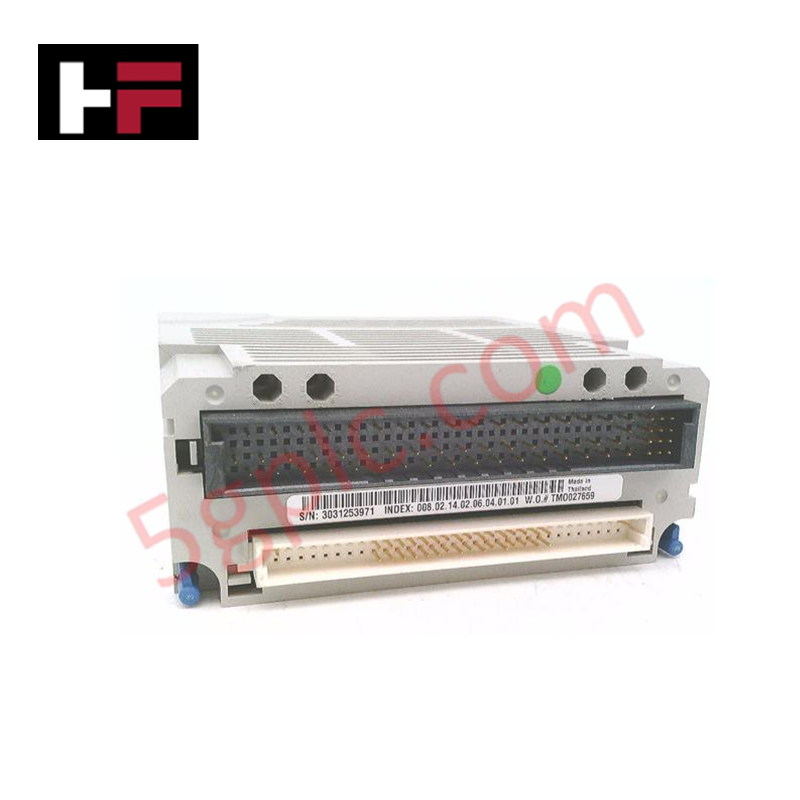

پیکربندی شده برای ارتباط داده سریال با سرعت بالا در پلتفرمهای کنترل اوویشن، امرسون 1C31166G02 (1C31166G02) اجرای فیزیکی مستقیم تبادل داده سریال ۴ سیمه RS485 را از طریق رابطهای یکپارچه EMOD و PMOD فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1C31166G02 |
| برند | امرسون |
| مبدأ | تعریف شده توسط سازنده |
| وزن | ۰.۳۲ کیلوگرم |
| ابعاد | فرم فاکتور استاندارد ماژول اوویشن |
| دمای کاری | محدوده استاندارد صنعتی |
| مصرف برق | بار وابسته به سیستم |
| رابط | RS485 چهار سیمه |
| سازگاری CPU | R1120 |
سرعت ارتباط باس بکپلین
کنترلر 1C31166G02 ترافیک لینک سریال بین CPU اوویشن R1120 و دستگاههای متصل به میدان را مدیریت میکند. این ماژول برای پردازش بستههای داده قطعی طراحی شده است تا تأخیر ارتباطی در سراسر باس سریال به حداقل برسد. سازگاری با فلش فریمور از طریق معماری EMOD/PMOD حفظ شده است که امکان بهروزرسانی نسخهها و گسترش ویژگیها بدون تغییر سختافزار را فراهم میکند. کنترلر از نرخهای باود و پیکربندیهای توازن قابل تنظیم پشتیبانی میکند که امکان همگامسازی دقیق با دستگاههای سریال متنوع را فراهم میآورد. صحت دادهها از طریق بررسی خطای مبتنی بر سختافزار تضمین میشود تا تحویل پیامها روی لینک RS485 به طور مداوم انجام شود.
سؤالات متداول
س: آیا 1C31166G02 از تعویض داغ (hot-swap) پشتیبانی میکند؟
ج: این ماژول قادر به انجام عملیات تعویض داغ در اسلات مشخص شده رک ورودی/خروجی اوویشن است. قبل از خارج کردن ماژول، اطمینان حاصل کنید که ارتباط با دستگاه سریال مربوطه در نرمافزار کنترلر اوویشن به صورت منطقی متوقف یا مسدود شده باشد تا از ایجاد وقفههای خطای پورت سریال جلوگیری شود.
س: آیا ماژول با تمام نسخههای CPU R1120 سازگار است؟
ج: سازگاری بستگی به نسخه فریمور نصب شده دارد. اطمینان حاصل کنید که فریمور CPU R1120 در سطح نسخه مورد نیاز برای پشتیبانی از عملکردهای ماژول 1C31166G02 طبق مستندات انتشار سیستم قرار دارد.
راهنمای نصب در محل
- اطمینان حاصل کنید که ماژول به درستی جهتگیری شده است قبل از قرار دادن آن در بکپلین شاسی؛ بررسی کنید که پینهای کانکتور تمیز و بدون مانع باشند.
- کابل RS485 چهار سیمه را به بلوکهای ترمینال متصل کنید و مطمئن شوید که جفتهای A/B و TX/RX مطابق نمودار سیمکشی سیستم نقشهبرداری شدهاند.
- مقاومتهای ترمیناسیون خط (معمولاً ۱۲۰ اهم) را در هر دو انتهای فیزیکی باس RS485 نصب کنید تا از بازتاب سیگنال و خرابی داده جلوگیری شود.
- کابلکشی ارتباط سریال را در مسیر سیم جداگانهای از کابلهای برق و کنترل موتور عبور دهید تا تداخل الکترومغناطیسی حذف شود.
- با نظارت بر LEDهای وضعیت ارتباط روی پنل جلویی ماژول و مشاهده دادههای ضربان پورت سریال از طریق ایستگاه مهندسی، از برقراری موفق لینک اطمینان حاصل کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
