جزئیات محصول

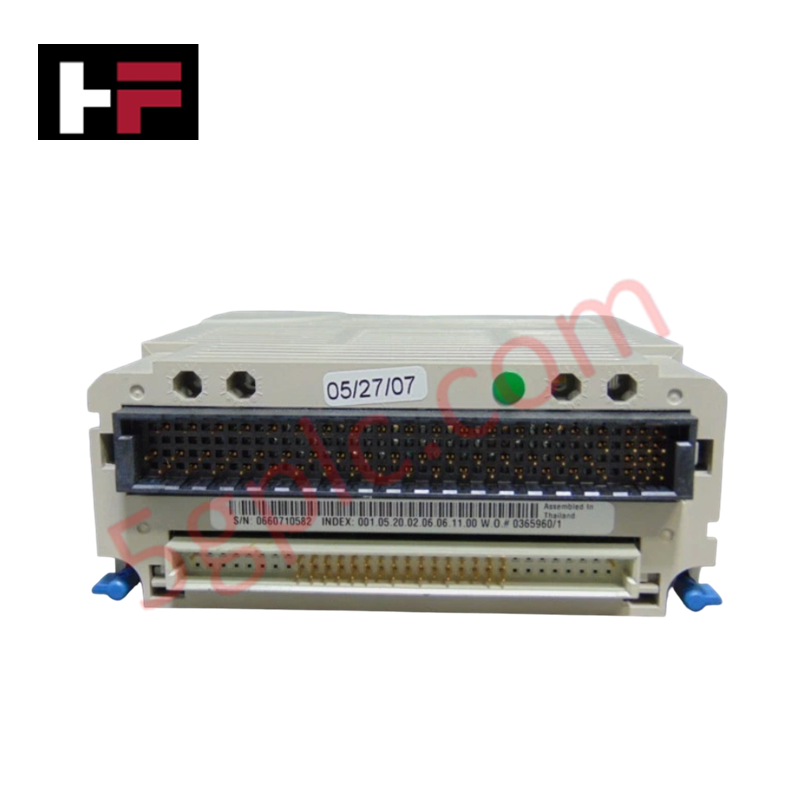

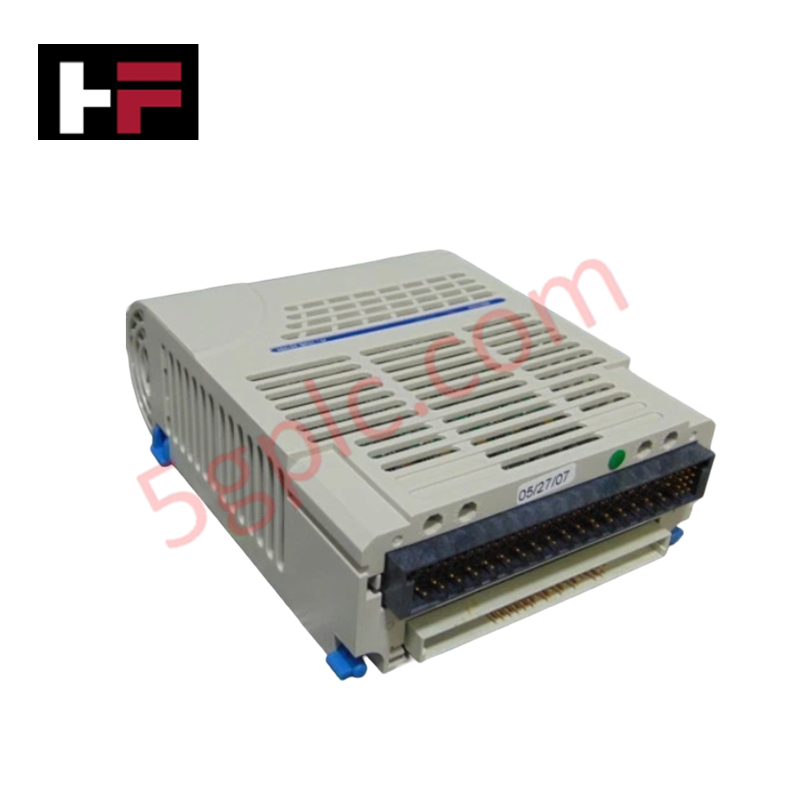

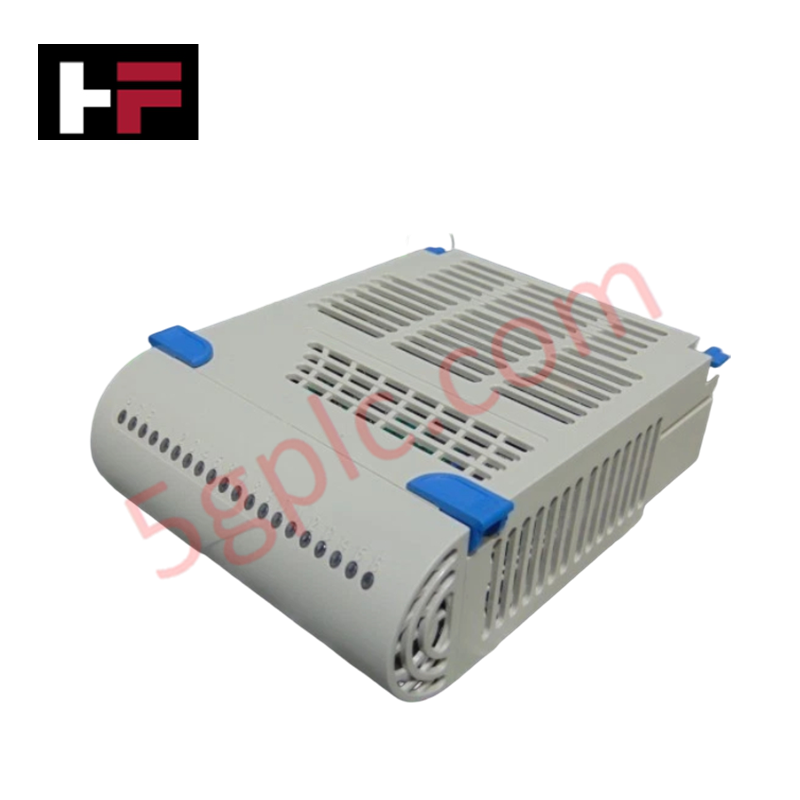

ماژول Emerson 1C31129G05 (1C31129G05 ماژول خروجی آنالوگ) که برای تنظیم دقیق سیگنال در پلتفرمهای کنترل اوویشن طراحی شده است، اجرای فیزیکی مستقیم الکتریکی را برای تبدیل مقادیر کنترل دیجیتال به سیگنالهای خروجی 0-10 ولت DC یا 4-20 میلیآمپر DC فراهم میکند. این قطعه سختافزاری با عملگرها و موقعیتدهندههای سمت میدان ارتباط برقرار میکند و با حفظ رزولوشن 16 بیتی، دقت فرمان را در کل فرآیند کنترل حلقه تضمین میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1C31129G05 |
| برند | Emerson |
| مبدا | مشخص نشده |
| وزن | 1.5 کیلوگرم |
| ابعاد | 216 میلیمتر × 85 میلیمتر × 40 میلیمتر |
| دمای کاری | -40 تا 85 درجه سانتیگراد |
| مصرف برق | مشخص نشده |
| دقت | +/- 0.1 % FS |
| نوع خروجی | 0-10 ولت DC / 4-20 میلیآمپر DC |
جداسازی کانال به کانال
ماژول 1C31129G05 دارای جداسازی کانال به کانال است تا از تداخل الکتریکی و حلقههای زمین در معماریهای کنترل چند حلقهای جلوگیری کند. این جداسازی گالوانیکی برای اطمینان از باقی ماندن سیگنالهای فرمان در محدوده دقت +/- 0.1 % FS ضروری است، بدون توجه به اختلاف پتانسیل الکتریکی بین ابزارهای میدانی متصل شده. علاوه بر این، ماژول از پروتکل حلقه 4-20 میلیآمپر HART پشتیبانی میکند که امکان ارسال همزمان فرمان خروجی و تبادل دادههای تشخیصی با دستگاههای هوشمند میدانی را فراهم میآورد.
سؤالات متداول (FAQ)
س: آیا ماژول از هر دو حالت خروجی ولتاژ و جریان در یک کانال پشتیبانی میکند؟
ج: ماژول قادر به تولید خروجی 0-10 ولت DC یا 4-20 میلیآمپر DC است. برای اطمینان از اینکه انتخاب حالت به صورت برنامهریزی شده برای هر کانال از طریق نرمافزار کنترلر اوویشن امکانپذیر است یا نیاز به جامپرهای سختافزاری دارد، به دفترچه پیکربندی سختافزار مراجعه کنید.
س: آیا این ماژول با روشهای نگهداری هاتسوآپ سازگار است؟
ج: بله، ماژول از هاتسوآپ در حالت بکپلن تغذیه شده پشتیبانی میکند؛ قبل از جدا کردن ماژول، اطمینان حاصل کنید که حلقه کنترل فرآیند در حالت دستی ایمن قرار دارد تا از حرکت ناخواسته عملگرهای میدانی جلوگیری شود.
راهنمای نصب در محل
- قبل از نصب، شکاف بکپلن ورودی/خروجی را از نظر اکسیداسیون پینها یا آسیب فیزیکی بررسی کنید.
- ماژول را با ریلهای راهنمای شاسی تراز کرده و با فشار یکنواخت کانکتور بکپلن را به طور کامل جا بزنید.
- سیمکشی میدانی را با استفاده از کابلهای جفتپیچیده و شیلددار انجام دهید تا تأثیر تداخل الکترومغناطیسی (EMI) بر سیگنالهای آنالوگ کاهش یابد.
- شیلد کابل را در یک نقطه به باس زمین شاسی کابینت متصل کنید تا جریانهای زمین گردشی حذف شوند.
- قبل از نهایی کردن اتصال به عملگرهای میدانی حساس، دقت خروجی را با مولتیمتر دیجیتال کالیبره شده در ترمینال بلاک بررسی کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
