جزئیات محصول

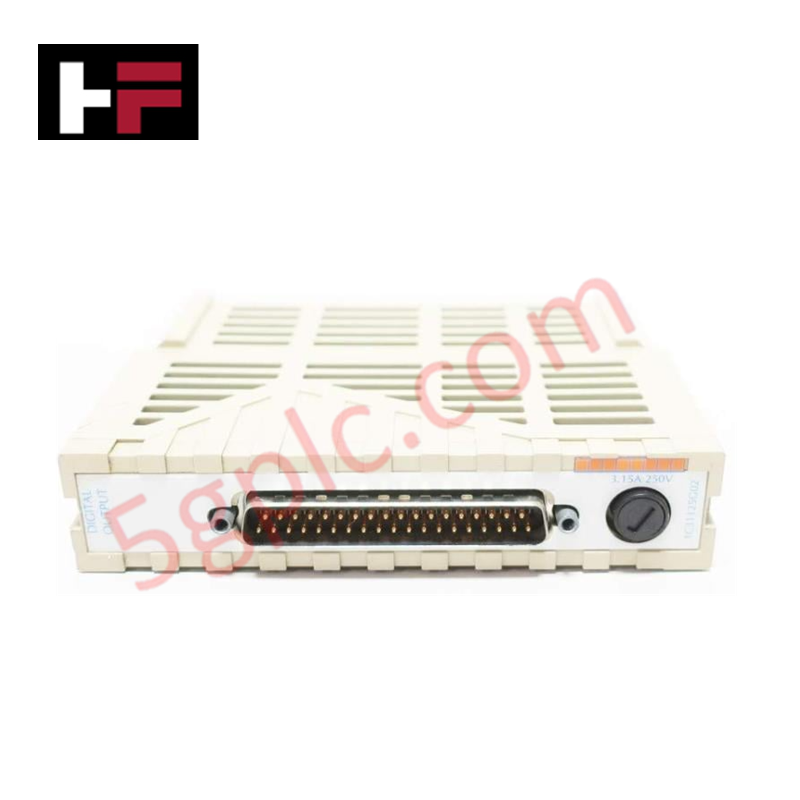

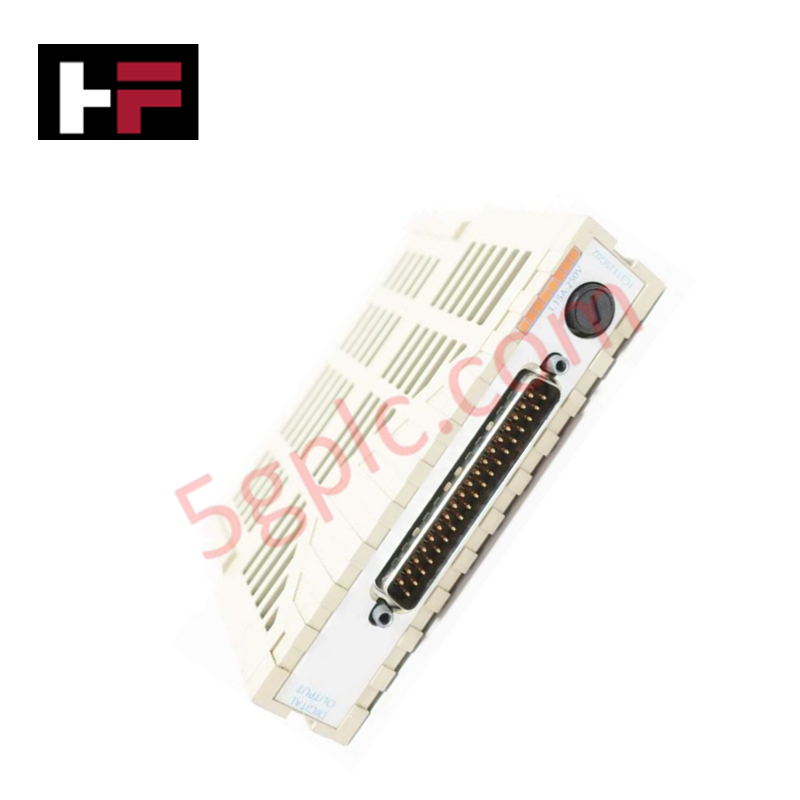

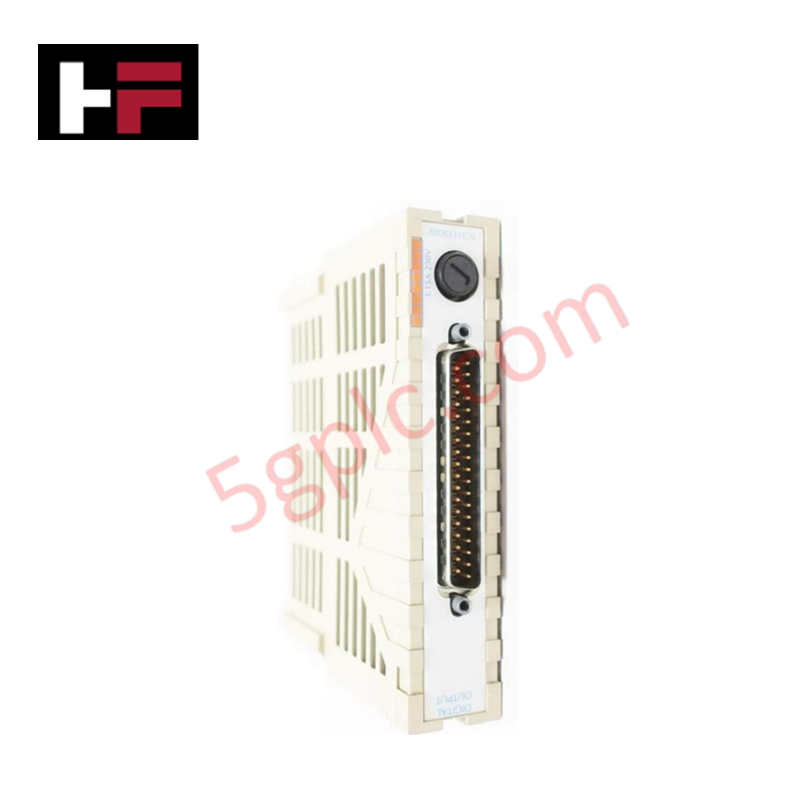

ماژول Emerson 1C31125G02 (ماژول شخصیت خروجی دیجیتال 1C31125G02) که برای اجرای سیگنال خروجی گسسته در پلتفرمهای کنترل Ovation پیکربندی شده است، کنترل خروجی سوئیچ شده ۱۶ کاناله را بهصورت فیزیکی مستقیم فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1C31125G02 |
| برند | Emerson |
| مبدأ | تعریف شده توسط سازنده |
| وزن | ۰.۱۶ کیلوگرم |
| ابعاد | فرم فاکتور استاندارد Ovation PMOD |
| دمای کاری | محدوده استاندارد صنعتی |
| مصرف برق | بار وابسته به سیستم |
| تعداد خروجی | ۱۶ کانال |
| رتبه خروجی | ۳.۱۵ آمپر در ۲۵۰ ولت متناوب |
ایزولاسیون کانال به کانال
ماژول 1C31125G02 دارای ۱۶ کانال خروجی گسسته است که قادر به سوئیچ بارهای تا ۳.۱۵ آمپر در ۲۵۰ ولت متناوب میباشد. معماری ماژول شامل ایزولاسیون کانال به کانال است تا از انتشار خطاهای احتمالی در یک مدار خروجی به کانالهای مجاور یا باس داخلی پشتصفحه جلوگیری کند. این ایزولاسیون الکتریکی تضمین میکند که گذراهای سوئیچینگ ناشی از بارهای القایی در مسیر خروجی محصور شده و یکپارچگی سیگنال لازم برای کنترل دقیق گسسته حفظ شود. این ماژول به عنوان رابط شخصیت در داخل رک ورودی/خروجی عمل میکند و فرمانهای منطقی سطح بالا را به تغییرات فیزیکی وضعیت کنتاکت برای عملگرها یا آرایههای رله متصل به میدان تبدیل میکند.
سؤالات متداول
س: آیا ماژول 1C31125G02 از تعویض داغ (hot-swap) در شاسی ورودی/خروجی Ovation پشتیبانی میکند؟
ج: این ماژول برای عملیات تعویض داغ طراحی شده است. اپراتورها باید اطمینان حاصل کنند که حلقههای کنترل مرتبط در نرمافزار ایستگاه مهندسی قبل از خارج کردن ماژول غیرفعال شدهاند تا از تغییرات ناخواسته وضعیت دستگاههای میدانی جلوگیری شود.
س: محدودیتهای مربوط به سوئیچینگ بارهای القایی با این ماژول چیست؟
ج: این ماژول برای ۳.۱۵ آمپر در ۲۵۰ ولت متناوب رتبهبندی شده است. هنگام سوئیچ بارهای با القای بالا، باید اطمینان حاصل شود که سرکوب مناسب (مانند MOV یا RC snubber) در سمت میدان استفاده میشود تا از ولتاژ برگشتی بالا جلوگیری شده و عمر قطعات سوئیچینگ داخلی افزایش یابد.
راهنمای نصب میدانی
- قبل از نصب ماژول 1C31125G02، شکاف رک ورودی/خروجی را از نظر تمیزی کانکتور و تراز بودن پشتصفحه بررسی کنید.
- ماژول را محکم جا بزنید تا اتصال مطمئن با باس پشتصفحه برقرار شده و توان و ارتباط داده به درستی انجام شود.
- سیمکشی خروجی میدانی را به بلوک ترمینال مشخص شده متصل کنید و اطمینان حاصل کنید که ضخامت هادی با نیاز جریان بار مطابقت دارد.
- کابلهای خروجی را در سینیهای مخصوص ولتاژ پایین هدایت کنید و جداسازی فیزیکی از مسیرهای سیگنال ورودی آنالوگ حساس را حفظ کنید تا از تداخل الکترومغناطیسی جلوگیری شود.
- وضعیت خروجی را با نظارت بر LEDهای پنل جلویی ماژول و انجام تست عملکرد در سطح منطقی از طریق رابط کاربری Ovation کنترلر تأیید کنید.
