جزئیات محصول

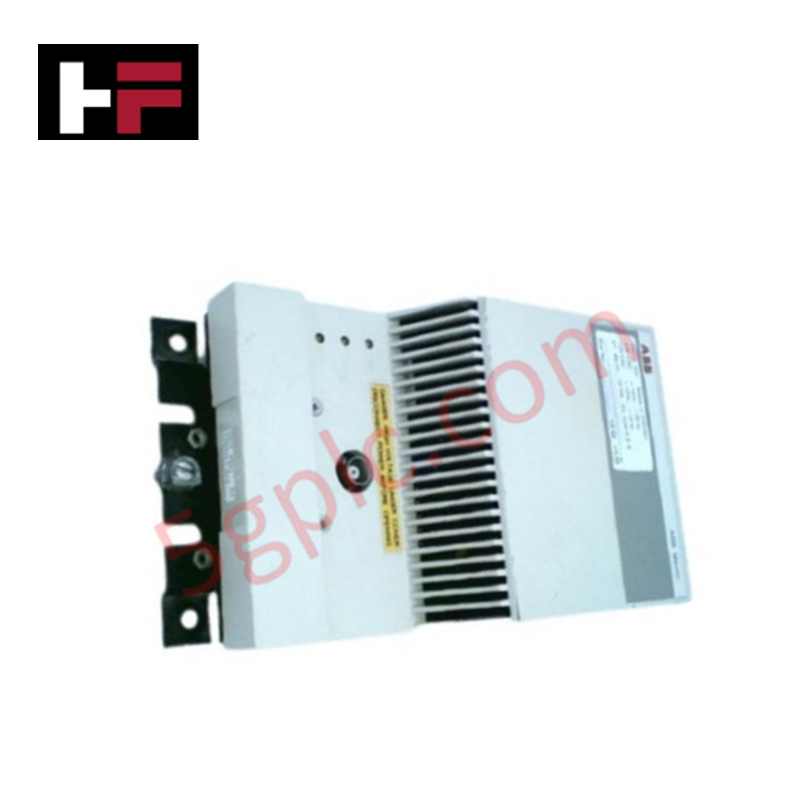

ABB DSTC 452 5751017-A که با عنوان مودم DSTC 452 FSK نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای مدولاسیون سیگنال گذرگاه I/O سریال روی شبکههای کابل کواکسیال در سیستمهای کنترل فرایند ABB Advant Master عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DSTC 452 (5751017-A) |
| برند | ABB |
| مبدأ | سوئد |
| وزن | ۱٫۱ کیلوگرم |
| ابعاد | ۲۶۰ میلیمتر × ۳۶۵ میلیمتر × ۷۵ میلیمتر |
| دمای کاری | ۰ تا ۵۵ درجه سانتیگراد |
| مصرف توان | تغذیه از بکپلین سیستم با فیوز داخلی ۲۰۰ میلیآمپر (3BSC770001R137) |
| رابط فیزیکی | اتصال کابل کواکسیال از طریق کانکتور ۳پین (2664197-3) و کانکتور ۱۰پین (2664193-10) |
| نوع مدولاسیون | کلیدزنی انتقال فرکانس (FSK) |
| نوع محصول | ماژول ارتباطی / مودم FSK |
| شماره مبادله | EXC5751017-A |
سرعت ارتباط گذرگاه بکپلین و سازگاری فلش میانافزار
مودم DSTC 452 دادههای پرسرعت گذرگاه I/O سریال را از طریق مدولاسیون FSK ترجمه میکند، بدون آنکه سرعت ارتباط گذرگاه بکپلین در رک کنترلکننده میزبان کاهش یابد. فیلترهای سختافزاری داخلی، گذراهای نویزی موجود در خطوط انتقال کواکسیال متصل را ایزوله میکنند تا یکپارچگی سیگنال هنگام داوری بلادرنگ گذرگاه حفظ شود. سازگاری استاندارد فلش میانافزار میان گرههای کنترل ABB Advant Master، هماهنگی زمانبندی اسکن، تبدیل سریع بستهها و مقیاسپذیری قطعی چگالی I/O را تضمین میکند.
سؤالات متداول
پرسش: چه مقدار فیوزی از مدار توزیع توان داخلی DSTC 452 محافظت میکند؟
پاسخ: این ماژول برای حفاظت داخلی در برابر اضافهجریان، به یک فیوز سریععمل ۲۰۰ میلیآمپری (شماره قطعه 3BSC770001R137) مجهز است.
پرسش: برای اتصال به DSTC 452 به چه رسانه کابلی و کانکتورهای فیزیکی نیاز است؟
پاسخ: این دستگاه از طریق کابل کواکسیال و با استفاده از یک کانکتور ۳پین (2664197-3) و یک کانکتور ۱۰پین (2664193-10) به شبکههای گذرگاه I/O سریال متصل میشود.
پرسش: آیا میتوان مودم DSTC 452 را هنگامی که بکپلین رک میزبان برقدار است، نصب یا خارج کرد؟
پاسخ: پیش از تعویض مودم، باید برق زیررک مربوطه ایزوله شود تا از ایجاد گذراهای الکتریکی در کانکتورهای گذرگاه I/O سریال جلوگیری شود.
دستورالعملهای نصب در محل
- پیش از نصب یا خارج کردن ماژول DSTC 452، برق کنترل زیررک Advant Master را قطع کنید.
- پیش از قرار دادن برد در ریلهای راهنمای شیار زیررک، سالم بودن فیوز ۲۰۰ میلیآمپری (3BSC770001R137) را بررسی کنید.
- کانکتور لبهای پشتی را محکم در سوکت مادربرد بکپلین جا بزنید و پیچهای نگهدارنده پنل جلویی را سفت کنید.
- کانکتورهای کابل کواکسیال (کانکتور ۳پین 2664197-3 و کانکتور ۱۰پین 2664193-10) را به پایانههای مربوطه متصل کنید.
- پیوستگی اتصال زمین شیلد کواکسیال را در شینه ارت پنل بررسی کنید تا از تداخل سیگنالهای فرکانس بالا جلوگیری شود.
