جزئیات محصول

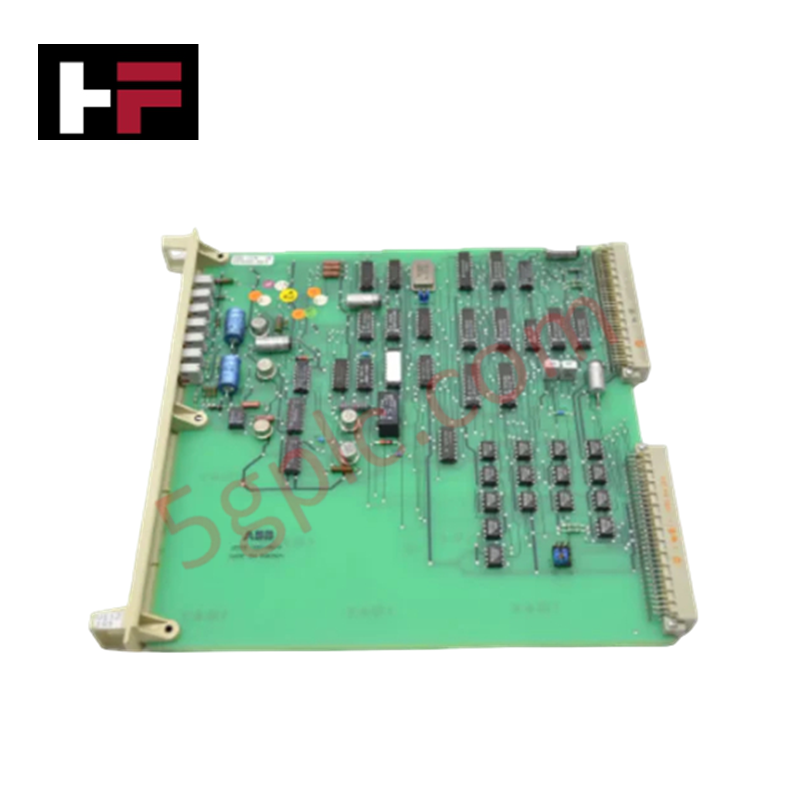

ABB DSBC 173 57310001-KH، که به عنوان DSBC 173 Bus Repeater Slave نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای اجرای منطق کنترل محلی در شبکههای Advant OCS عمل میکند. این دستگاه برای تقویت سیگنال و ایزولاسیون الکتریکی در توپولوژیهای باس گسترده پیکربندی شده است و فریمهای انتقال تخریبشده را بازسازی میکند تا اجرای مستقیم فیزیکی/الکتریکی پروتکلهای ارتباطی زمان واقعی را فراهم کند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DSBC 173 57310001-KH |
| برند | ABB |
| مبدأ | سوئد / آلمان (خط تولید سری استاندارد) |
| وزن | 0.43 کیلوگرم |
| ابعاد | 150 میلیمتر × 100 میلیمتر × 70 میلیمتر |
| پروتکلهای ارتباطی | DeviceNet، CANopen |
| تعداد کانالها | 10 |
| ولتاژ ورودی | 24 VDC |
| جریان خروجی | 12 میلیآمپر |
| مصرف توان | < 0.5 W |
| نوع کانکتور | M8 با گام 0.8 میلیمتر |
| دمای کاری | -20 تا +55 درجه سانتیگراد |
| وضعیت مقرراتی | معافیت RoHS تحت مقررات 2011/65/EU |
| نوع محصول | Bus Repeater Slaves |
شبکههای تعیینکننده Profinet / EtherNet/IP و مقیاسپذیری چگالی I/O
مدار داخلی تنظیم سیگنال ABB DSBC 173 57310001-KH برای تطابق با پارامترهای سرعت ارتباط باس بکپلین سختگیرانه کالیبره شده است. هنگام پل زدن بخشهای میدانی به توپولوژیهای صنعتی سطح بالاتر مانند شبکههای تعیینکننده Profinet یا EtherNet/IP، این ماژول بستههای داده بین شبکهها را بدون افزایش تأخیرهای انتشار مدیریت میکند. طراحی 10 کاناله نویزهای الکتریکی را در دورههای افزایش چگالی I/O جدا میکند، انتقال فریمهای داده را دقیق نگه میدارد و عملکرد گره محلی را در محدوده سازگاری حافظه فلش فریمور کنترلر میزبان حفظ میکند.
سؤالات متداول
س: آیا تعویض داغ یا استخراج زنده کانکتورهای M8 در حالی که ماژول روشن است پشتیبانی میشود؟
ج: خیر. DSBC 173 دارای مدار ایزولاسیون فعال برای وارد کردن زنده نیست. جدا کردن یا دوباره وارد کردن رابطهای ارتباطی در حالی که منبع تغذیه 24 VDC یا بخشهای باس فعال هستند، میتواند باعث گذراهای الکتریکی شود که منجر به خرابی فوری فریم داده یا خرابی دائمی مسیرهای فیزیکی ارتباطی میشود.
س: چگونه خرابی سیگنال یا خطای انتقال در یک کانال داخلی تشخیص داده میشود؟
ج: وضعیتهای تشخیصی باید از طریق نقشه رجیستر کنترلر مرکزی میزبان بررسی شوند. اگر لینک باس قطع شود یا خطاهای CRC ثبت شود، ولتاژ ورودی 24 VDC فیزیکی را بررسی کرده و اطمینان حاصل کنید که طول کلی کابل بین کانکتورهای M8 با مشخصات فاصله پروتکل مطابقت دارد.
راهنمای نصب میدانی
- الزامات اتصال زمین ESD: پرسنل فنی میدانی باید قبل از باز کردن بستهبندی محافظ یا دست زدن به بردهای داخلی، از دستبند تخلیه الکترواستاتیک (ESD) کالیبره و زمینشده استفاده کنند تا از آسیب میکرو مدارهای دیالکتریک جلوگیری شود.
- نصب و محکمکردن مکانیکی: بدنه 0.43 کیلوگرمی را بهطور محکم داخل محفظه کنترل نصب کنید. هنگام اتصال کانکتورهای M8 با گام 0.8 میلیمتر، اتصالات را تا حد مجاز کارخانه سفت کنید تا از تماسهای مکانیکی شل جلوگیری شده و آببندی محیطی مناسب تضمین شود.
- ایزولاسیون مسیر کابل کنترل: تمام خطوط ارتباطی DeviceNet و CANopen ورودی را داخل کانالهای سیمکشی کمولتاژ جداگانه هدایت کنید. حداقل فاصله فیزیکی 100 میلیمتر از هادیهای AC با ولتاژ بالا و کابلهای درایو موتور حفظ کنید تا از تداخل الکترومغناطیسی جلوگیری شود.
- محدودیتهای قرارگیری در معرض محیطی: ماژول را داخل محفظهای با درجه حفاظت IP 54 یا بالاتر نصب کنید که از تراکم رطوبت محیطی، گرد و غبار رسانا و بخارات خورنده جلوگیری کند تا از ایجاد اتصال کوتاه ناشی از ردیابی جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
