جزئیات محصول

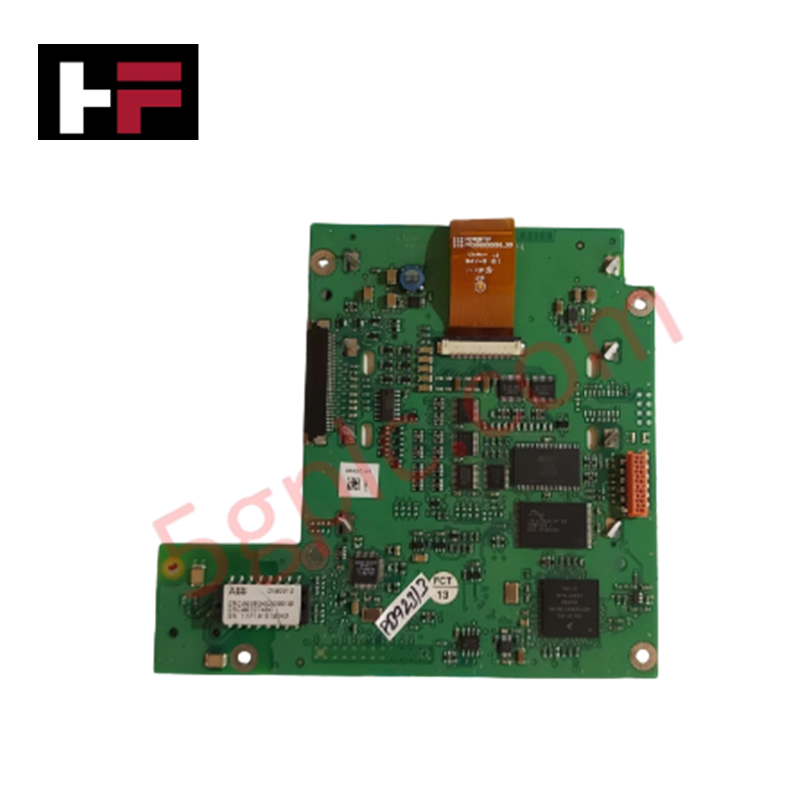

ABB DIS0012 2RCA025340A0001B که با عنوان DIS0012، رابط انسان‌ـ‌ماشین محلی، نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای پیکربندی محلی پارامترها، پایش هشدارها و نمایش وضعیت رله در سامانه‌های حفاظتی سری Relion 615 عمل می‌کند. این قطعه امکان کاربری مستقیم از پنل جلویی و خوانش تشخیصی را برای گره‌های حفاظتی یکپارچه، از جمله ماژول‌های REF615، REM615 و RET615، فراهم می‌سازد.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DIS0012 2RCA025340A0001B |
| برند | ABB |
| مبدأ | فنلاند |
| وزن | ۰٫۷۸ کیلوگرم |
| ابعاد | ۴۳٫۱ سانتی‌متر × ۱۲٫۵ سانتی‌متر × ۵٫۰ سانتی‌متر |
| دمای کاری | ۱۰- تا ۵۰+ درجه سانتی‌گراد |
| مصرف توان | تغذیه‌شده از باس‌پشتی سیستم / رابط کم‌مصرف |
| ساختار پنل جلویی | پنل جلویی آلومینیومی بزرگ، منطبق با استاندارد IEC |
| نوع نمایشگر | نمایشگر LCD گرافیکی با نشانگرهای وضعیت LED |
| حفاظت محفظه | IP40 (پنل جلویی) |
| نوع نصب | نصب‌شونده روی پنل |
| سری‌های مرتبط | سری Relion 615 (REF615، REM615، RET615) |
ارتباطات قطعی و سازگاری میان‌افزار
رابط LHMI مدل ABB DIS0012 مستقیماً به واحد پردازش مرکزی داخلی رله حفاظتی میزبان متصل می‌شود و با استفاده از ساختارهای گذرگاه ارتباطی سریال، توان عملیاتی بالایی را برای گزارش‌های خطای بلادرنگ و ارسال سیگنال رویدادهای تریپ تضمین می‌کند. سازگاری فلش میان‌افزار نمایشگر DIS0012 با نرم‌افزار رله حفاظتی میزبان، هنگام به‌روزرسانی پارامترهای میدانی از ناهماهنگی نگاشت ثبات‌ها جلوگیری می‌کند. رابط گرافیکی، ماتریس‌های تشخیصی پرتراکم را بدون ایجاد تأخیر در روال‌های زیربنایی اجرای تریپ حفاظتی پردازش می‌کند.
پرسش‌های متداول
س: آیا تعویض پنل LHMI مدل DIS0012 عملکردهای حفاظتی فعال داخل رله سری 615 را مختل می‌کند؟
پ: خیر، DIS0012 صرفاً به‌عنوان یک واحد رابط انسان‌ـ‌ماشین عمل می‌کند. قطع اتصال یا خارج کردن این ماژول، الگوریتم‌های حفاظتی زیربنایی، پردازش اندازه‌گیری جریان/ولتاژ یا خروجی‌های تریپ خودکارِ در حال اجرا روی پردازنده اصلی رله را مختل نمی‌کند.
س: پنل جلویی DIS0012 هنگام نصب چه درجه‌ای از حفاظت در برابر نفوذ عوامل محیطی دارد؟
پ: پنل جلویی DIS0012 طبق دستورالعمل‌های استاندارد نصب پنل IEC، درجه حفاظت IP40 را ارائه می‌دهد.
س: سیگنال‌های توان و داده چگونه به واحد LHMI مدل DIS0012 منتقل می‌شوند؟
پ: خطوط تغذیه و ارتباط داده به‌صورت داخلی از طریق اتصال کابل ریبونی اختصاصی تأمین می‌شوند که مستقیماً از برد اصلی رله میزبان عبور می‌کند.
دستورالعمل‌های نصب در محل
- پیش از نصب یا تعویض ماژول LHMI مدل DIS0012، ورودی‌های منبع تغذیه کمکی رله حفاظتی میزبان سری Relion 615 را ایزوله کنید.
- مجموعه بزرگ پنل جلویی آلومینیومی IEC را با برش پنل هم‌راستا کنید و برای حفظ حفاظت IP40 در برابر نفوذ گردوغبار، از قرارگیری صحیح واشر آب‌بندی اطمینان حاصل کنید.
- کابل ارتباط داخلی را به‌طور محکم به کانکتور صفحه پشتی متصل کنید و مطمئن شوید هیچ فشاری به دسته‌سیم ریبونی وارد نمی‌شود.
- تمام پیچ‌های نصب را به‌صورت یکنواخت و با الگوی ضربدری محکم کنید و حدود گشتاور استاندارد را رعایت کنید تا از تغییرشکل قاب آلومینیومی جلوگیری شود.
- سیستم میزبان را دوباره برق‌دار کنید و از راه‌اندازی صحیح LCD گرافیکی و نشانگرهای تشخیصی LED اطمینان حاصل کنید.
