جزئیات محصول

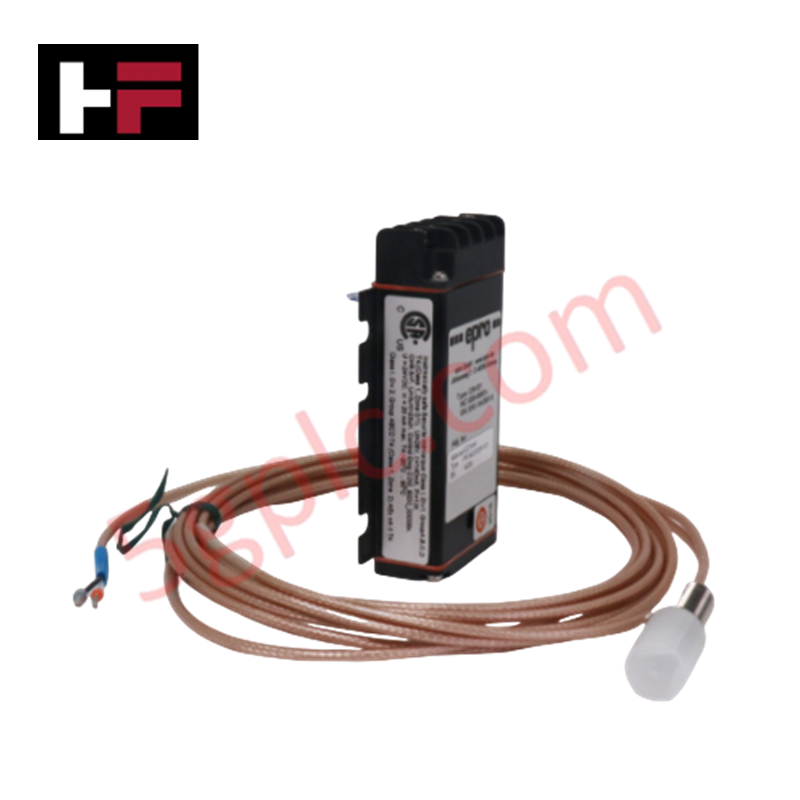

مبدل سیگنال گردابی و سامانه‌های حسگر Emerson CON031+PR6423/000-101 (CON031+PR6423/000-101) که برای پردازش سیگنال جابه‌جایی دینامیکی با فرکانس بالا در شبکه‌های پایش ماشین‌آلات پیکربندی شده است، شرطی‌سازی مستقیم سیگنال فیزیکی و اجرای فاصله الکترومغناطیسی را فراهم می‌کند. مجموعه مبدل و پرُب، تغییرات موقعیت محور را به سیگنال‌های ولتاژ آنالوگ با خطیّت بالا در حلقه‌های حفاظت تجهیزات دوّار پردازش می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | CON031+PR6423/000-101 |
| برند | Emerson |
| مبدأ | آلمان |
| دمای کاری | حسگر: -35 تا +180 درجه سانتی‌گراد (هد/کابل ۱ متر)، کابل: -35 تا +150 درجه سانتی‌گراد، مبدل: -30 تا +100 درجه سانتی‌گراد |
| مصرف توان | تغذیه از طریق بک‌پلین رک مانیتور یا منبع تغذیه خارجی |
| محدوده فرکانس (-3 dB) | ۰ تا ۲۰۰۰۰ هرتز |
| زمان خیز | کمتر از ۱۵ میکروثانیه |
| طول کابل حسگر | ۴٫۰ متر |
| پایانه کابل | انتهای کابل باز |
| حداقل قطر محور | ۲۵ میلی‌متر (۰٫۷۹ اینچ) |
| جنس استاندارد هدف | فولاد فرومغناطیسی 42CrMo4 (AISI/SAE 4140) |
| کلاس حفاظتی | حسگر: IP66 (IEC 60529)؛ مبدل: IP20 |
| سازگاری | CON031 با PR6422، PR6423، PR6424 و PR6426 سازگار است |
| نوع محصول | مبدل سیگنال گردابی و سامانه‌های حسگر |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال
مبدل سیگنال CON031 از معماری ایزولاسیون کانال‌به‌کانال استفاده می‌کند تا از بی‌اعتبار شدن داده‌های ارتعاشی پهن‌باند در محدوده فرکانسی ۰ تا ۲۰۰۰۰ هرتز بر اثر نویز زمین حالت مشترک جلوگیری کند. هنگام اتصال به شبکه‌های اتوماسیون فرایند که با تجهیزات دارای پروتکل حلقه 4-20 mA HART یا نودهای FOUNDATION Fieldbus کار می‌کنند، مبدل مدارهای شرطی‌سازی سیگنال را به‌صورت گالوانیکی از باس‌های اصلی تغذیه کارخانه ایزوله نگه می‌دارد. مدارهای جبران‌سازی حرارتی داخلی تغییرات دما را مدیریت کرده، مراجع جبران‌سازی اتصال سرد را پایدار می‌کنند و پاسخ دینامیکی دقیق را هنگام گذراهای سریع حرارتی تضمین می‌نمایند.
پرسش‌های متداول
س: آیا می‌توان مبدل CON031 را برای کاربردهای دارای محدوده گسترده‌تر با پرُب PR6425 جفت کرد؟
پ: خیر، پرُب PR6425 برای تطبیق با محدوده کالیبراسیون خود، الزاماً به یک مبدل سیگنال دارای محدوده گسترده مانند سری CON021/91x-xxx نیاز دارد.
س: درباره انتهای کابل باز پرُب PR6423/000-101 چه اقدامات احتیاطی باید رعایت شود؟
پ: انتهای کابل باز باید به‌درستی در یک ترمینال‌بلوک متصل شود و سیم شیلد بیرونی در یک نقطه داخل جعبه اتصال دارای درجه حفاظت IP به زمین متصل گردد تا از کوپل‌شدن نویز RF جلوگیری شود.
س: ترکیب جنس هدف چه تأثیری بر کالیبراسیون خروجی مبدل CON031 دارد؟
پ: این سامانه در کارخانه برای فولاد فرومغناطیسی 42CrMo4 (AISI/SAE 4140) کالیبره شده است. استفاده از آلیاژهای جایگزین برای محور، تراوایی مغناطیسی را تغییر می‌دهد و به کالیبراسیون مجدد ضریب مقیاس نیاز دارد.
راهنمای نصب در محل
- مبدل سیگنال CON031 را روی ریل DIN سی‌وپنج میلی‌متری داخل محفظه حفاظتی نصب کنید و محیطی با درجه حفاظت IP20 و دمای کاری بین -30 و +100 درجه سانتی‌گراد فراهم نمایید.
- محور روتور هدف را بررسی کنید تا حداقل قطر محور ۲۵ میلی‌متر باشد و مشخصات جنس آن با فولاد فرومغناطیسی 42CrMo4 مطابقت داشته باشد.
- هد پرُب PR6423 را عمود بر محور نصب کنید و درگیری صحیح رزوه را برای طول بدنه ۲۵ میلی‌متر حفظ نمایید.
- عمق ورود را تنظیم کنید تا فاصله هوایی مکانیکی استاتیک مطابق مشخصات ولتاژ DC پایه سامانه تنظیم شود؛ سپس مهره قفل بیرونی را سفت کنید.
- هادی‌های کابل ۴٫۰ متری با انتهای باز را به ترمینال‌های ورودی CON031 متصل کنید و مطمئن شوید شیلد کابل در یک نقطه به زمین تابلو متصل شده است.
- تمام کابل‌های سیگنال پرُب را در لوله فلزی اختصاصی عبور دهید و آن‌ها را از کابل‌های موتور AC ولتاژبالا ایزوله کنید.
