جزئیات محصول

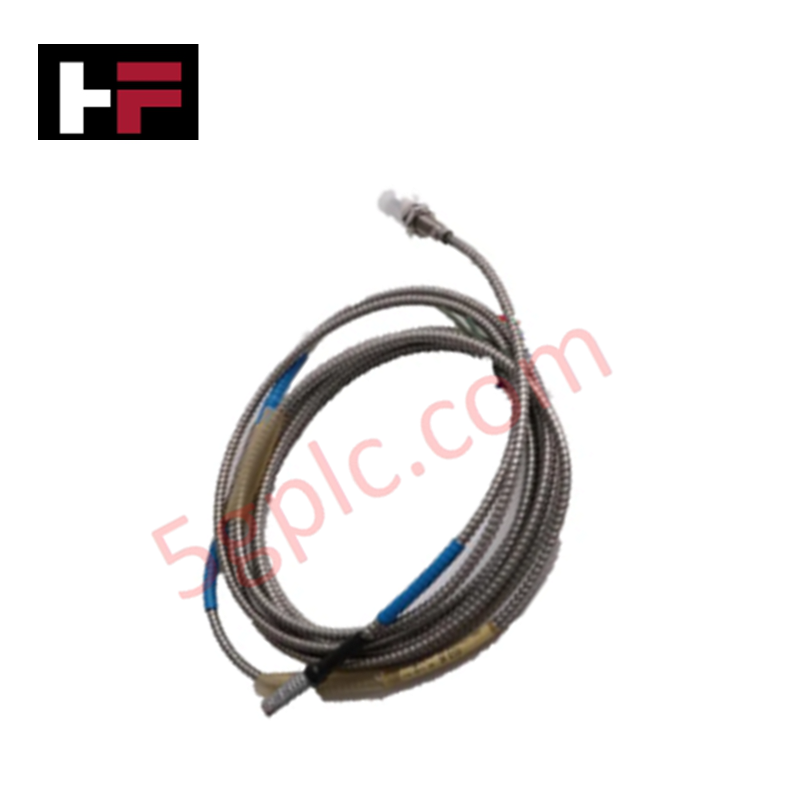

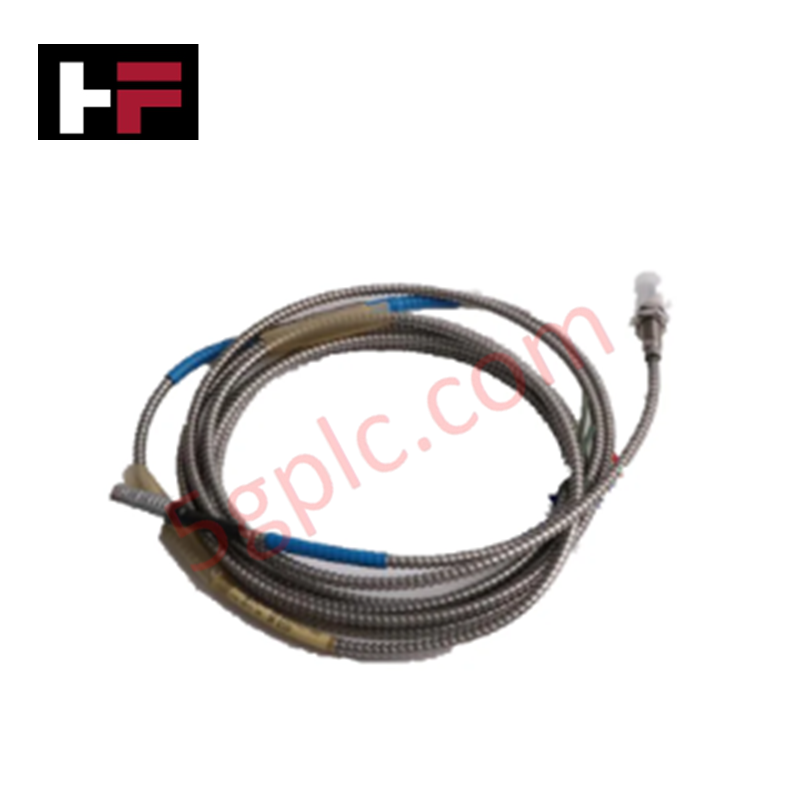

سیستم حسگر جریان گردابی Emerson Epro CON021+PR6424/002-030 (CON021+PR6424) که برای پایش جابجایی با فرکانس بالا در ماشینآلات دوار پیکربندی شده است، اجرای مستقیم فیزیکی برای کسب و پردازش سیگنال دینامیکی حرکت محوری و شعاعی شفت را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | CON021+PR6424/002-030 |
| برند | Emerson Epro |
| ساخت | آلمان |
| وزن | 0.12 کیلوگرم (مبدل) |
| ابعاد | نصب استاندارد روی ریل DIN (مبدل) |
| دمای کاری | منفی ۳۰ درجه سانتیگراد تا ۱۰۰ درجه سانتیگراد |
| مصرف برق | 23 ولت DC تا 32 ولت DC (تأمین برق) |
| بازه فرکانسی | 0 هرتز تا ۲۰۰۰۰ هرتز |
پایش مکانیکی و یکپارچهسازی TSI
این سیستم بر اساس مقیاسبندی پروب جریان گردابی برای تبدیل فاصله هدف به سیگنال ولتاژ متناسب عمل میکند. برای دستیابی به دادههای تشخیصی معتبر، اعتبارسنجی دقیق ولتاژ فاصله ضروری است؛ مبدل باید در فاصله هوایی اسمی ۲.۷ میلیمتر قرار گیرد تا خطی بودن اندازهگیری تضمین شود. مبدل CON021 خروجی مبدل را پردازش میکند تا حساسیت ۴ ولت بر میلیمتر را به دست آورد. برای حفظ صحت سیگنال در محیطهای پر نویز، سیستم از سرکوب تداخل متقابل با استفاده از شیلدینگ با کیفیت بالا در رابط پروب Lemo-plug بهره میبرد. این کار از تداخل الکترومغناطیسی جلوگیری میکند که میتواند شکل موج دینامیکی را مخدوش کند، امری که برای تحلیل دینامیک روتور مانند حرکت مداری و بیمرکزی شفت ضروری است.
سؤالات متداول
س: آیا مبدل CON021 را میتوان با طول کابلهای متفاوت از کابلهای ارائه شده استفاده کرد؟
ج: خیر. CON021 و PR6424 یک زنجیره سیگنال کالیبره شده هستند. تغییر طول کابل مبدل فرکانس رزونانس و امپدانس مدار را تغییر میدهد که منجر به خطاهای قابل توجه در حساسیت و خطی بودن میشود.
س: تأثیر نوسانات ولتاژ تأمین برق بر سیگنال خروجی چیست؟
ج: CON021 برای کار در بازه ۲۳- ولت DC تا ۳۲- ولت DC طراحی شده است. نوسانات خارج از این بازه ممکن است پایداری پردازش سیگنال را تحت تأثیر قرار دهد و باعث رانش یا پاسخ غیرخطی در اوجهای سیگنال با فرکانس بالا شود.
راهنمای نصب در محل
- تنظیم فاصله پروب: با استفاده از گیج فیلر، حسگر را در فاصله هوایی اسمی ۲.۷ میلیمتر تنظیم کنید. اطمینان حاصل کنید که هدف اندازهگیری با مرکز نوک پروب همراستا باشد تا درجه حساسیت حفظ شود.
- نصب: مبدل CON021 را با استفاده از پیچهای M5 ارائه شده محکم کنید. اطمینان حاصل کنید که بدنه به رک ابزار متصل به زمین باشد تا نویز الکتریکی کاهش یابد.
- کابلکشی سیگنال: مبدل را با استفاده از Lemo-plug خودقفل شونده به CON021 متصل کنید. برای ترمینالهای تأمین برق و خروجی، از سیمی با سطح مقطع حداکثر ۱.۵ میلیمتر استفاده کنید تا اتصال مطمئن در ترمینالهای پیچی برقرار شود.
- محیط: اگرچه بدنه دارای حفاظت IP20 است، اطمینان حاصل کنید که مبدل در محفظهای نصب شود که از تماس با رطوبت یا گرد و غبار رسانا جلوگیری کند، زیرا این موارد میتوانند مسیرهای نشت سیگنال ایجاد کنند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
