جزئیات محصول

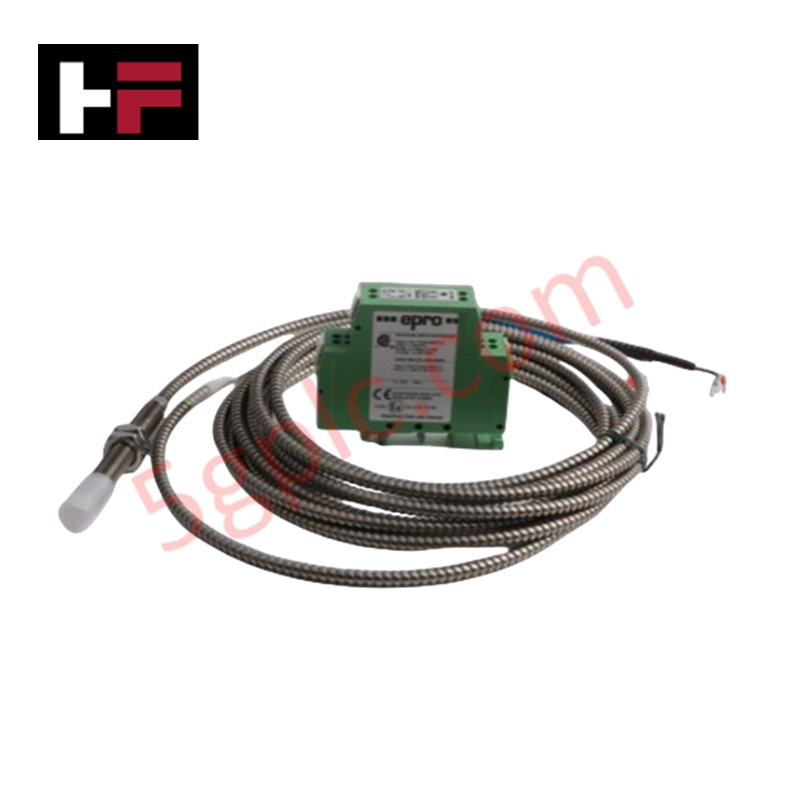

Emerson CON021+PR6423/010-040-CN که با عنوان CON021+PR6423 نیز در فهرست محصولات ثبت شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای اندازه‌گیری بدون تماس جابه‌جایی و ارتعاش شفت در پلتفرم‌های حفاظت از ماشین‌آلات MMS 6000 و Ovation عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | CON021+PR6423/010-040-CN |
| برند | Emerson |
| مبدأ | آمریکا / آلمان |
| وزن | مبدل: ۰٫۲ کیلوگرم؛ مجموعه حسگر: حدود ۰٫۱۸ کیلوگرم |
| ابعاد | مبدل: ۴٫۴ سانتی‌متر × ۱۰٫۲ سانتی‌متر × ۱۰٫۸ سانتی‌متر؛ قطر نوک حسگر: ۸ میلی‌متر |
| دمای کاری | نوک حسگر: ۳۵- تا ۲۰۰+ درجه سانتی‌گراد؛ کابل و کانکتور: ۳۵- تا ۱۵۰+ درجه سانتی‌گراد؛ محدوده دمای ISF: ۰ تا ۴۵+ درجه سانتی‌گراد |
| مصرف برق | تغذیه از طریق بک‌پلین رک مانیتورینگ / منبع تغذیه حلقه |
| محدوده اندازه‌گیری | ۲٫۰ میلی‌متر (۸۰ میل) اسمی |
| فاصله هوایی اولیه | ۰٫۵ میلی‌متر (۲۰ میل) |
| ضریب مقیاس افزایشی (ISF) | ۸ ولت بر میلی‌متر (۲۰۳٫۲ میلی‌ولت بر میل) ± ۵٪ |
| انحراف از خط مستقیم (DSL) | ± ۰٫۰۲۵ میلی‌متر (± ۱ میل) |
| جنس هدف | فولاد فرومغناطیسی استاندارد 42CrMo4 (AISI/SAE 4140) |
| حداقل قطر شفت | ۲۵ میلی‌متر |
| گزینه کابل (010-040) | کابل یکپارچه به طول ۱٫۰ متر با روکش کاندوئیت زره‌دار انعطاف‌پذیر |
| محافظت محفظه | IP66 (IEC 60529)؛ نوک حسگر PEEK |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال
مبدل سیگنال CON021 میدان الکترومغناطیسی با فرکانس بالا را که توسط نوک پراب PR6423 تولید می‌شود، دمدوله کرده و یک سیگنال ولتاژ آنالوگ دقیق با محدوده کاری خطی ۲- تا ۱۸- ولت DC ارائه می‌دهد. این ماژول با ایزولاسیون بالا بین کانال‌ها و فیلتر ورودی ساخته شده است تا هنگام اتصال به ترانسمیترهای 4-20 mA HART، رک‌های ورودی/خروجی DCS یا گره‌های مانیتورینگ TSI که در محیط‌های تولید برق با تداخل الکترومغناطیسی شدید کار می‌کنند، از تداخل متقابل و حلقه‌های زمین جلوگیری شود.
پرسش‌های متداول
پرسش: پسوند /010-040 در مقایسه با گزینه‌های استاندارد پراب، نشان‌دهنده چه نوع محافظت فیزیکی است؟
پاسخ: پسوند /010-040 یک کابل PTFE یکپارچه به طول ۱٫۰ متر را مشخص می‌کند که درون روکش کاندوئیت زره‌دار انعطاف‌پذیر قرار گرفته است و در برابر ضربه، سایش و ذرات داغ در محفظه‌های توربین، محافظت مکانیکی فراهم می‌کند.
پرسش: ولتاژ فاصله اولیه هنگام نصب در محل چگونه کالیبره می‌شود؟
پاسخ: موقعیت پراب را از نظر مکانیکی تنظیم کنید تا فاصله هوایی فیزیکی اولیه تقریباً ۰٫۵ میلی‌متر باشد؛ سپس پیش از سفت کردن مهره‌های قفل، اطمینان حاصل کنید که خروجی ولتاژ آنالوگ CON021 در نقطه میانی محدوده خطی قرار دارد (معمولاً ولتاژ فاصله ۱۰- ولت DC).
پرسش: آیا می‌توان کابل یکپارچه پراب را برای سازگاری با محدودیت‌های فضایی برید یا وصله کرد؟
پاسخ: خیر، طول کل کابل (کابل یکپارچه به‌همراه کابل رابط) یک حلقه امپدانس مهندسی‌شده تشکیل می‌دهد که برای نوسان‌ساز راه‌انداز CON021 تنظیم شده است؛ بریدن یا کوتاه کردن کابل، کالیبراسیون سیستم را تغییر داده و موجب خطاهای اندازه‌گیری می‌شود.
راهنمای نصب در محل
- بدنه رزوه‌دار و فولادی ضدزنگ حسگر PR6423 را داخل محفظه یاتاقان نصب کنید و از هم‌راستایی مکانیکی محکم برای حذف ارتعاشات انگلی اطمینان حاصل کنید.
- عمق ورود پراب را تنظیم کنید تا فاصله هوایی استاتیک ۰٫۵ میلی‌متر یا خروجی تقریبی ۱۰- ولت DC از مبدل CON021 حاصل شود.
- کابل کاندوئیت زره‌دار را در امتداد چارچوب سازه عبور دهید و از زوایای خم تند که از حداقل شعاع خم مشخص‌شده فراتر می‌روند، اجتناب کنید.
- ماژول مبدل CON021 را روی ریل DIN آلومینیومی داخل یک محفظه اتصال کم‌لرزش نصب کنید.
- سیم‌های پراب را به ترمینال‌های CON021 متصل کنید و سیم‌های تخلیه شیلد کابل را برای جلوگیری از کوپل نویز، به یک نقطه مرکزی اتصال زمین با امپدانس پایین مهار کنید.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
