جزئیات محصول

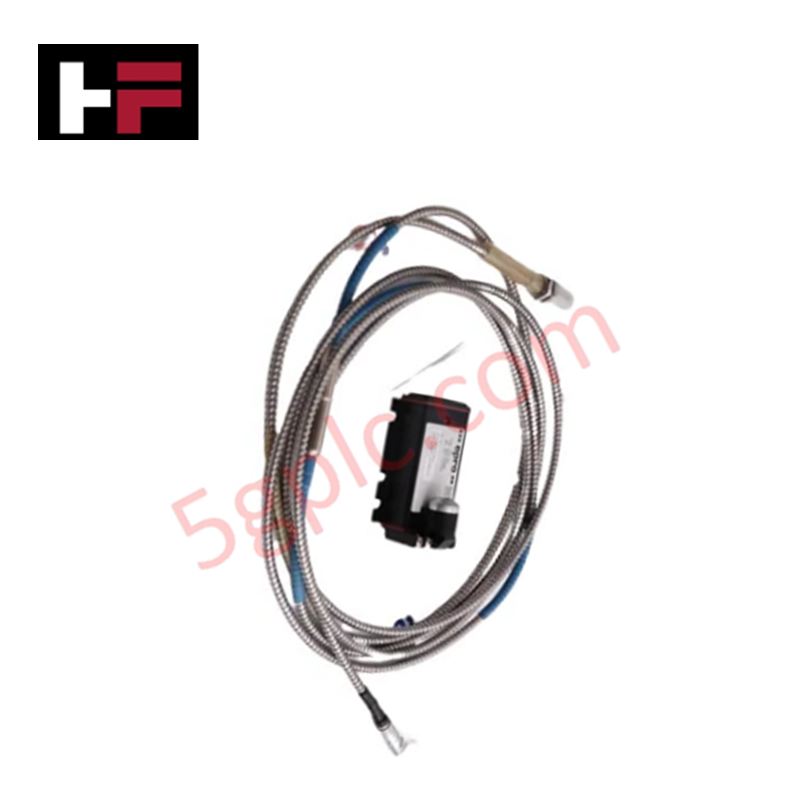

پیکربندی شده برای تنظیم سیگنال ارتعاش با فرکانس بالا در سیستمهای پایش توربومکانیک، Emerson Epro CON021/916-120 (مبدل سیگنال جریان گردابی CON021/916-120) اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | CON021/916-120 |
| برند | Emerson Epro |
| ساخت | آلمان |
| وزن | 0.12 کیلوگرم |
| ابعاد | قاب استاندارد LMgSi 0.5 F22 |
| دمای کاری | منفی ۳۰ درجه سانتیگراد تا مثبت ۱۰۰ درجه سانتیگراد |
| مصرف برق | وابسته به ولتاژ ورودی -23 VDC تا -32 VDC |
| بازه فرکانسی | ۰ هرتز تا ۲۰۰۰۰ هرتز |
| بازه خروجی | -4 VDC تا -20 VDC |
اعتبارسنجی ولتاژ گپ (هدف -10 VDC)
مبدل CON021/916-120 از یک مدار نوسانساز کالیبره شده برای راهاندازی پروب مبدل استفاده میکند. برای اطمینان از پاسخ خطی در سراسر بازه اندازهگیری ۱۲.۰ میلیمتر، سیستم نیازمند اعتبارسنجی دقیق ولتاژ گپ است. بازه کاری حول هدف -10 VDC متمرکز است که معادل فاصله میانی اندازهگیری شده بین سطح سنسور و سطح شفت است. هرگونه انحراف از این ولتاژ گپ اسمی در شرایط ایستا نشاندهنده احتمال ناهماهنگی نصب یا کاهش کیفیت مبدل است که بر توانایی مبدل در خطیسازی دقیق سیگنال خروجی تأثیر میگذارد.
سؤالات متداول
س: آیا CON021/916-120 میتواند با پروبهای استاندارد PR6424 استفاده شود یا محدود به PR6426 است؟
ج: این مبدل برای ویژگیهای خاص مبدل بهینه شده است. اطمینان حاصل کنید که امپدانس پروب متصل شده با پروفایل کالیبراسیون مبدل مطابقت دارد تا از خطاهای خطی بیش از ۱.۵٪ جلوگیری شود.
س: آیا کلاس حفاظت IP20 برای نصب مستقیم روی اسکید توربین مناسب است؟
ج: درجه IP20 نیازمند نصب مبدل در یک محفظه محافظ یا جعبه اتصال است تا از تماس با رطوبت، گرد و غبار و ذرات هادی جلوگیری شود.
راهنمای نصب میدانی
- قاب مبدل را با استفاده از چهار پیچ M5x20 نصب کنید و مسیر الکتریکی تمیزی به زمین دستگاه فراهم آورید.
- برای اتصال مبدل از پلاگ خودقفل شونده Lemo استفاده کنید و اطمینان حاصل کنید که کاملاً جا افتاده باشد تا از نویز سیگنال متناوب جلوگیری شود.
- سیمهای تغذیه و خروجی را با استفاده از فِرولهای با کیفیت برای ترمینالهای پیچی خاتمه دهید و اطمینان حاصل کنید که سطح مقطع سیم از ۱.۵ میلیمتر مربع تجاوز نکند.
- قبل از اعمال ولتاژ -23 VDC تا -32 VDC، قطبیت منبع تغذیه (منطق منفی) را بررسی کنید، زیرا قطبیت نادرست ممکن است به مدار داخلی آسیب دائمی وارد کند.
- تمام سیمهای سیگنال خروجی را شیلد کنید و شیلد را فقط در انتهای سیستم پایش به زمین متصل کنید تا نویز الکترومغناطیسی ۵۰/۶۰ هرتز کاهش یابد.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
