جزئیات محصول

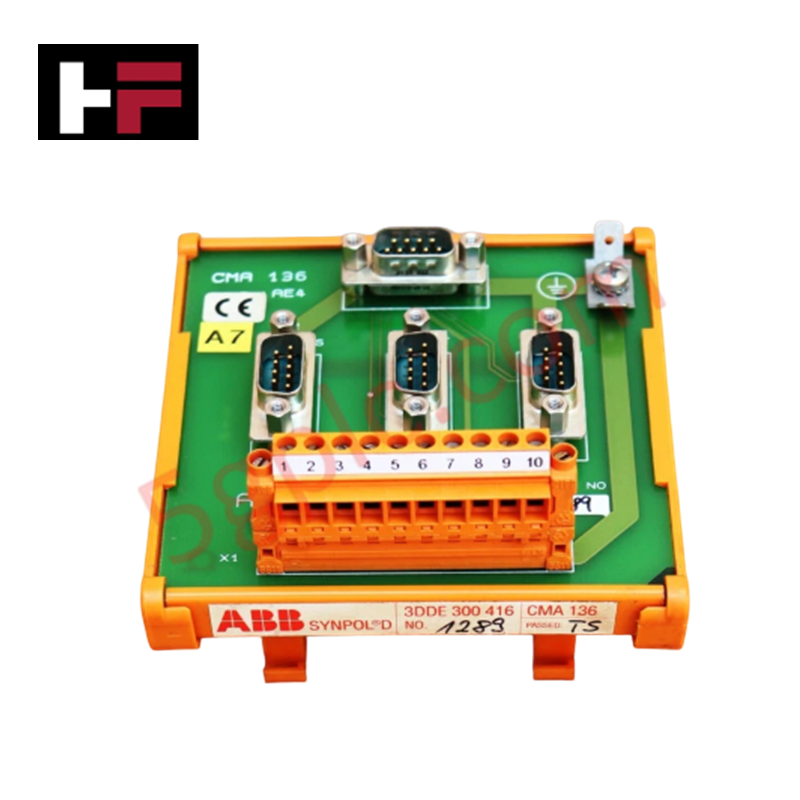

برای اجرای گسسته تریپ ژنراتور و بازخورد وضعیت در معماریهای کنترل ژنراتور Synpol D پیکربندی شده است. ABB CMA 136 3DDE 300 416 (برد ترمینال CMA136) اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | CMA 136 (3DDE 300 416) |
| برند | ABB |
| مبدأ | سوئد |
| وزن | 0.5 کیلوگرم |
| ابعاد | 127 میلیمتر x 102 میلیمتر x 178 میلیمتر |
| دمای کاری | 20- تا 60+ درجه سانتیگراد |
| مصرف توان | توان کنترلی 24 VDC (ترمینالهای ورودی دوگانه برای تغذیه افزونه) |
| کانالهای رله | 16 خروجی رله SPDT مستقل (10 آمپر برای هر کانال، 120-240 VAC) |
| پروتکلهای ارتباطی | RS-232، RS-485، Modbus RTU/TCP، PROFIBUS DP |
| واحد پردازش | ARM Cortex-M4 (180 مگاهرتز)، 128 کیلوبایت SRAM، 2 مگابایت Flash |
| درجه حفاظت | IP20 |
سرعت ارتباط گذرگاه بکپلین و مقیاسپذیری چگالی ورودی/خروجی
برد ترمینال CMA 136 با اجرای سوئیچینگ رلهای گسسته در 16 کانال SPDT، مقیاسپذیری بالای چگالی ورودی/خروجی را حفظ میکند، بدون آنکه سرعت ارتباط گذرگاه بکپلین در سابرکهای سیستم کاهش یابد. بهروزرسانیهای سیگنال بلادرنگ که توسط هسته داخلی ARM Cortex-M4 پردازش میشوند، سوئیچینگ هماهنگ خروجی را در لینکهای شبکه PROFIBUS DP و Modbus تضمین میکنند. زمانهای پاسخ قطعی از ایجاد تأخیر ارتباطی هنگام تریپهای حفاظتی چندکاناله جلوگیری میکنند.
سؤالات متداول
س: کانالهای رله مجزای ماژول CMA136 از چه ظرفیت کنتاکتی پشتیبانی میکنند؟
پ: هر یک از 16 کانال رله SPDT مستقل برای سوئیچکردن بارهایی تا 10 آمپر در محدوده خروجی 120-240 VAC دارای ظرفیت نامی است.
س: افزونگی تغذیه در برد ترمینال چگونه مدیریت میشود؟
پ: این برد دارای دو ترمینال ورودی 24 VDC است که امکان اتصال به باسهای تغذیه کنترلی افزونه را فراهم میکند تا از خاموشی ناشی از قطع برق جلوگیری شود.
س: از طریق پورتهای داخلی، کدام پروتکلهای ارتباطی میدانی را میتوان مستقیماً واسط کرد؟
پ: این برد از رابطهای سریال RS-232 و RS-485 با Modbus RTU یا PROFIBUS DP، و همچنین Modbus TCP مبتنی بر اترنت پشتیبانی میکند.
راهنمای نصب در محل
- پیش از نصب یا سیمکشی، تمام مدارهای بار 120-240 VAC را بیبرق کرده و تغذیه کنترلی 24 VDC را قطع کنید.
- هنگام کار با برد ترمینال، اقدامات استاندارد تخلیه الکترواستاتیکی (ESD)، از جمله استفاده از بند مچی اتصالیافته به زمین، را رعایت کنید.
- ماژول را روی ریل نصب استاندارد محکم کنید و از درگیری کامل محفظه شاسی IP20 اطمینان حاصل کنید.
- بارهای خروجی میدانی را با استفاده از هادیهای مسی مناسب برای 10 آمپر در هر کانال سیمکشی کنید و اطمینان یابید ترمینالهای پیچی مطابق مشخصات، با گشتاور مناسب سفت شدهاند.
- دو خط تغذیه 24 VDC را به ترمینالهای ورودی افزونه متصل کرده و پیوستگی اتصال زمین حفاظتی را از طریق پایه نصب برقرار کنید.
