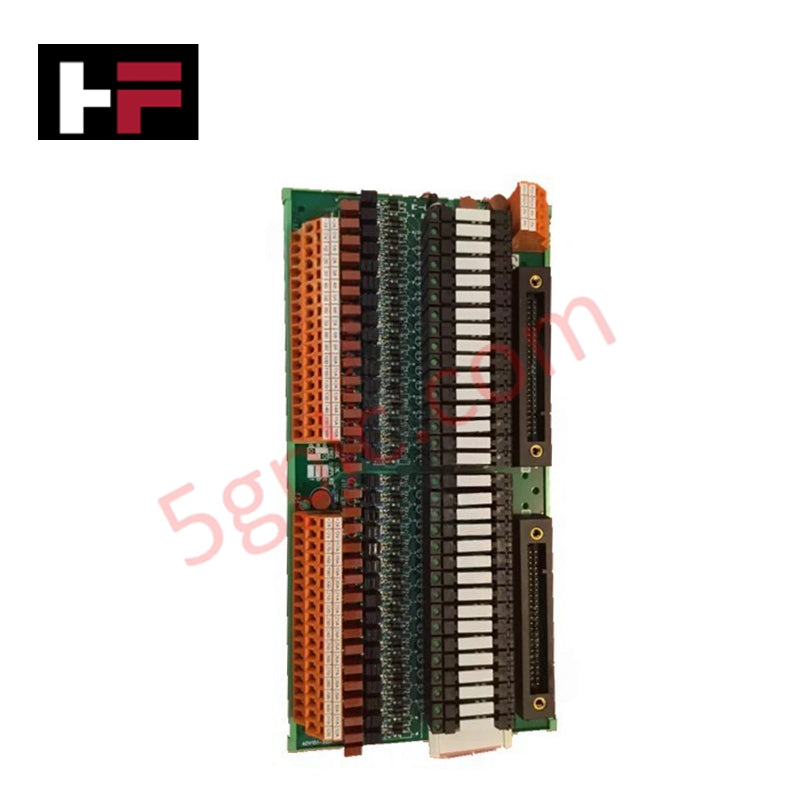

ADV151-P60 | ماژول ورودی دیجیتال ۳۲ کاناله Yokogawa CENTUM VP (کپی)

مروری بر محصول

ماژول Yokogawa ADV151-P60 به عنوان یک رابط سیگنال گسسته با چگالی بالا برای سیستم‌های کنترل توزیع‌شده CENTUM VP و CENTUM CS 3000 عمل می‌کند. این ماژول ۳۲ کاناله داده‌های وضعیت دودویی را از تجهیزات میدانی مانند کلیدهای محدود، کنتاکت‌های کمکی راه‌انداز موتور و ایستگاه‌های دکمه‌ای جمع‌آوری می‌کند. با استفاده از ولتاژ حسگر ۲۴ ولت DC و ایزولاسیون نوری مقاوم، ADV151-P60 نظارت دقیق وضعیت و قفل‌گذاری با سرعت بالا را در محیط‌های فرآیندی پیچیده تضمین می‌کند. شماره «۶۰» نشان‌دهنده نسخه سخت‌افزاری تخصصی است که برای مقاومت بیشتر در برابر شرایط محیطی یا سازگاری خاص با زیر رک‌ها بهینه شده است.

وضعیت: ۱۰۰٪ نو و در بسته‌بندی اصلی کارخانه.

تجزیه شماره قطعه: ADV151-P60

یوکوگاوا از یک سیستم پسوند ساختاریافته برای تعریف نوع اتصال و نسخه سخت‌افزاری سری ADV151 استفاده می‌کند:

• ADV151: ماژول ورودی دیجیتال (۳۲ کاناله، ۲۴ ولت DC، ایزوله).

• -P: سبک اتصال ترمینال فشار-کلمپ.

• 6: نسخه سخت‌افزاری تخصصی (معمولاً نشان‌دهنده مقاومت محیطی بهبود یافته یا سازگاری خاص با زیر رک).

• 0: مشخصات سخت‌افزاری پایه برای منطق رابط عمومی.

مشخصات فنی

ADV151-P60 آستانه‌های الکتریکی دقیقی برای تشخیص قابل اعتماد سیگنال دودویی فراهم می‌کند.

• تعداد کانال‌ها: ۳۲ کانال، ایزوله (در گروه‌ها)

• سیگنال ورودی: ۲۴ ولت DC (تماس خشک یا ورودی ولتاژ)

• جریان ورودی: ۴.۱ میلی‌آمپر (در ۲۴ ولت DC)

• ولتاژ/جریان روشن: ۱۸ تا ۲۶.۴ ولت DC / ≥ ۳.۰ میلی‌آمپر

• ولتاژ/جریان خاموش: ≤ ۵.۰ ولت DC / ≤ ۱.۰ میلی‌آمپر

• ولتاژ تحمل: ۱۵۰۰ ولت AC بین ورودی و سیستم

• دوره به‌روزرسانی داده‌ها: ۱۰ میلی‌ثانیه

• روش اتصال: ترمینال فشار-کلمپ یا کابل سیگنال KS

• وزن: ۰.۳ کیلوگرم

مزایای مهندسی

• بهره‌وری بهینه رک: پردازش ۳۲ کانال در یک اسلات به طور قابل توجهی تعداد گره‌های ورودی/خروجی مورد نیاز را کاهش می‌دهد. این طراحی با چگالی بالا امکان چیدمان فشرده‌تر کابینت‌ها را فراهم کرده و هزینه کل نصب و خنک‌سازی را کاهش می‌دهد.

• ایزولاسیون سیگنال صنعتی: این ماژول دارای ایزولاسیون ۱۵۰۰ ولت AC بین ورودی‌های سمت میدانی و باس سیستم داخلی DCS است. این محافظت از تأثیر گذرای ولتاژ بالا و تداخل الکترومغناطیسی (EMI) بر پردازنده مرکزی جلوگیری می‌کند و پایداری کلی سیستم را حفظ می‌کند.

• به‌روزرسانی سریع منطق: دوره به‌روزرسانی داده ۱۰ میلی‌ثانیه به DCS اجازه می‌دهد تا تقریباً به صورت آنی به تغییرات وضعیت میدانی پاسخ دهد. این سرعت برای ثبت توالی رویدادها (SOE) و قفل‌گذاری سریع موتور که نیازمند دقت میلی‌ثانیه‌ای است، ضروری است.

• مقاومت محیطی بهبود یافته: نسخه «۶۰» شامل قطعات داخلی به‌روزشده است که دقت سوئیچینگ را در محیط‌های با رطوبت بالا یا ناپایداری حرارتی حفظ می‌کند و از پیری زودرس قطعات جلوگیری می‌کند.

• تشخیص وضعیت قوی: نشانگرهای LED داخلی و بازخورد نرم‌افزاری سیستم به تیم‌های نگهداری اجازه می‌دهد تا بلافاصله خطاهای مربوط به کانال یا ناهنجاری‌های منبع تغذیه را در سطح رک شناسایی کنند و زمان میانگین تعمیر (MTTR) را کاهش دهند.

سؤالات متداول

• آیا ADV151-P60 به منبع تغذیه خارجی نیاز دارد؟

  بله. باید منبع تغذیه ۲۴ ولت DC خارجی برای تأمین انرژی کنتاکت‌های سمت میدانی (ولتاژ مرطوب) فراهم کنید. این ماژول وجود یا عدم وجود این ولتاژ را برای تعیین وضعیت منطقی (روشن/خاموش) تشخیص می‌دهد.

• آیا می‌توان این ماژول را در پیکربندی افزونه استفاده کرد؟

  بله. سری ADV151 از افزونگی دوگانه پشتیبانی می‌کند. هنگامی که به صورت جفت روی صفحه پایه با قابلیت افزونگی نصب شود، سیستم حتی در صورت خرابی یک ماژول به کار خود ادامه می‌دهد.

• آیا می‌توانم ADV151-P00 را با ADV151-P60 جایگزین کنم؟

  بله. ADV151-P60 از نظر عملکرد با نسخه P00 سازگار است و همان قابلیت‌های ورودی ۳۲ کاناله را دارد. این ماژول به عنوان جایگزینی مقاوم‌تر یا جایگزین مستقیم در بیشتر زیر رک‌های CENTUM VP عمل می‌کند.

• آیا می‌توانم این ماژول را برای ورودی‌های ۱۱۰ ولت AC استفاده کنم؟

  خیر. ADV151-P60 فقط برای ۲۴ ولت DC طراحی شده است. برای ورودی‌های ۱۱۰ یا ۲۲۰ ولت AC باید از رله‌های واسط استفاده کنید تا سیگنال را به ۲۴ ولت DC کاهش دهید قبل از ورود به ماژول.
