جزئیات محصول

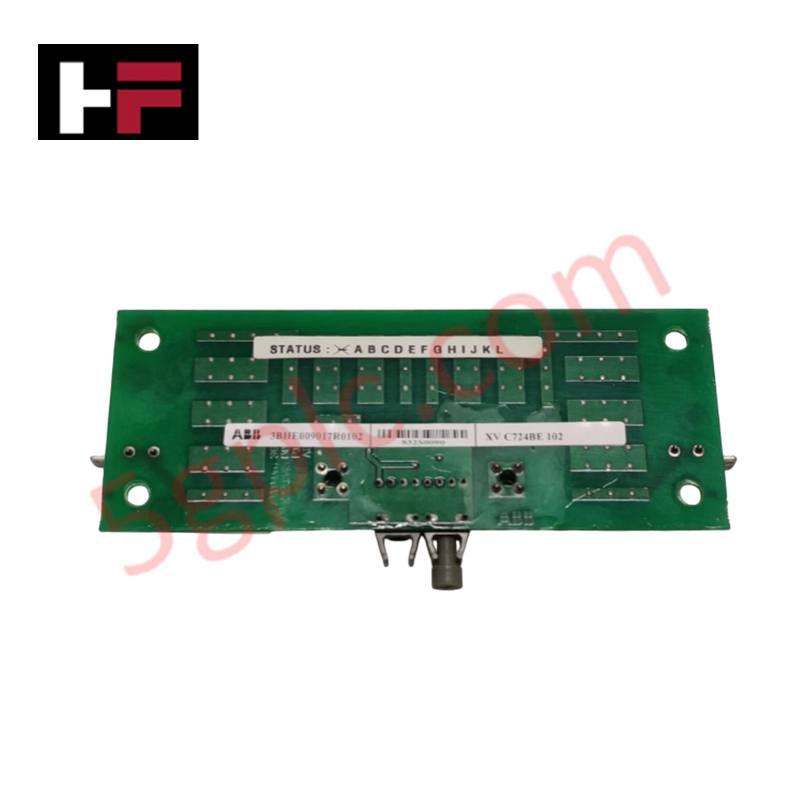

پیکربندی شده برای نظارت بر سیگنال و پردازش وضعیت منطقی در سیستم‌های درایو صنعتی، ABB XV C724BE 102 (3BHE009017R0102 برد VLSCD) اجرای مستقیم رابط فیزیکی سیگنال را فراهم می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | XV C724BE 102 |
| برند | ABB |
| شماره قطعه | 3BHE009017R0102 |
| مبدأ | سوئیس |
| وزن | ۰.۰۴ کیلوگرم |
| ابعاد | ۱۳۸ میلی‌متر × ۶۰ میلی‌متر × ۱۵ میلی‌متر |
| دمای کاری | محیط صنعتی استاندارد |
| مصرف برق | وابسته به بک‌پلین سیستم |
| کارکرد | برد VLSCD |
سرعت ارتباط باس بک‌پلین و سازگاری فریم‌ور
برد XVC724BE102 VLSCD (دستگاه تنظیم سیگنال سطح ولتاژ) به عنوان رابط تنظیم سیگنال عمل می‌کند و ورودی‌های ولتاژ خام سمت میدان را به هسته پردازش کنترلر متصل می‌کند. معماری مدار داخلی ارتباط باس با سرعت بالا را حفظ می‌کند تا اطمینان حاصل شود که تغییرات سیگنال در چرخه اسکن قطعی کنترلر میزبان ثبت می‌شوند. سازگاری فریم‌ور فلش الزامی است؛ اطمینان حاصل کنید نسخه نرم‌افزار کنترلر نصب شده با نسخه سخت‌افزاری XV C724BE 102 همخوانی دارد تا از تفسیر نادرست فریم داده جلوگیری شود. این برد با پوشش محافظتی درمان شده است تا از تخریب محیطی جلوگیری کند و یکپارچگی مسیر سیگنال را در شرایط مختلف صنعتی حفظ نماید.
سؤالات متداول
س: آیا برد VLSCD از تعویض داغ در حین بار پشتیبانی می‌کند؟
ج: خیر. هرگونه نصب یا جداسازی سخت‌افزار باید فقط زمانی انجام شود که برق کنترل درایو کاملاً قطع شده باشد تا از آسیب به پین‌های ارتباطی بک‌پلین و آرایه‌های گیت منطقی داخلی جلوگیری شود.
س: چگونه برد XVC724BE102 پس از نصب تأیید می‌شود؟
ج: تأیید پس از نصب نیازمند بررسی وضعیت در سمت کنترلر است تا اطمینان حاصل شود ماژول شناسایی شده و ضربان تشخیصی فعال است. برای تأیید اعتبار ثبت سیگنال به نرم‌افزار پیکربندی سیستم مراجعه کنید.
راهنمای نصب در محل
- کاهش الکتریسیته ساکن: قطعات PCB نسبت به تخلیه الکترواستاتیک حساس هستند. هنگام کار با واحد خارج از بسته‌بندی محافظ، همیشه از دستبند ضد الکتریسیته ساکن زمین‌شده استفاده کنید.
- روش نصب: برد را به دقت در شکاف بک‌پلین قرار دهید. فشار را فقط در لبه‌های ماژول وارد کنید تا اتصال کامل بدون خم شدن PCB انجام شود.
- حفاظت سطح: از لمس سطوح پوشش داده شده برد خودداری کنید. روغن‌های پوست و آلودگی‌ها می‌توانند به مرور زمان یکپارچگی پوشش را مختل کنند و ممکن است در شرایط رطوبت بالا باعث ایجاد مسیرهای نشتی شوند.
- بازرسی: قبل از وارد کردن ماژول به رک سیستم، اطمینان حاصل کنید که هیچ پینی کج یا خم نشده باشد. همچنین مطمئن شوید کلیپس‌های نگهدارنده، در صورت وجود، کاملاً قفل شده‌اند تا پایداری مکانیکی حفظ شود.
- زمین کردن: اطمینان حاصل کنید که رک کنترل به طور مؤثر به زمین تأسیسات متصل است تا نویز وارد شده به مدار تنظیم سیگنال به حداقل برسد.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
