جزئیات محصول

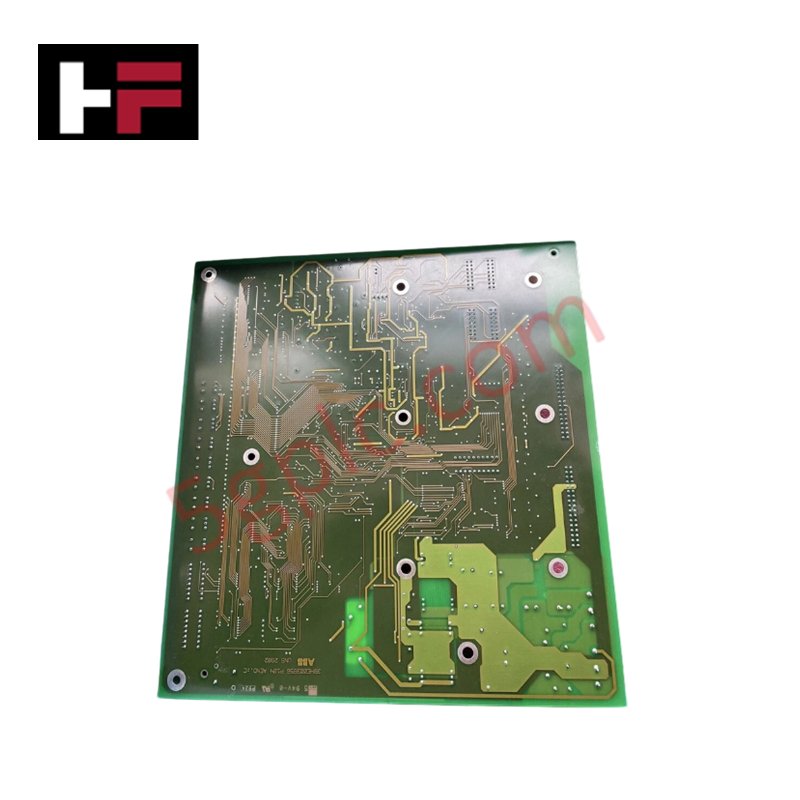

بردهای کنترل ABB UNS 2882A-P V1 3BHE003855R0001 که بهعنوان UNS 2882A-P V1 نیز شناخته میشوند، بهعنوان یک قطعه سختافزاری اختصاصی برای پردازش سیگنال با سرعت بالا و واسط سیستم در سیستمهای تحریک ABB UNITROL و زیرقفسههای درایو صنعتی عمل میکنند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | UNS 2882A-P V1 (کد سفارش: 3BHE003855R0001) |
| برند | ABB |
| مبدأ | سوئیس |
| وزن | 0.35 کیلوگرم |
| ابعاد | 233 میلیمتر × 160 میلیمتر × 20 میلیمتر (عرض × ارتفاع × عمق) |
| دمای کاری | 0 تا +60 درجه سانتیگراد |
| مصرف برق | تأمین برق از طریق باس تغذیه پشت زیرقفسه |
| سیستم زیرقفسه | زیرقفسههای ABB UNITROL / الکترونیک قدرت |
| نوع محصول | بردهای کنترل |
سازگاری فلش فریمویر و اجرای واسط تعیینشده
برد کنترل UNS 2882A-P V1 بهطور مستقیم در پشتصفحه سیستم نصب میشود و سازگاری دقیق فلش فریمویر را در زیرقفسههای کنترلر میزبان حفظ میکند. مدارهای منطقی داخلی، پردازش سیگنال در زمان واقعی و مسیریابی داخلی باس را انجام میدهند و سرعت ارتباطی پشتصفحه را بهصورت تعیینشده حفظ کرده و تأخیرهای انتقال در چرخههای بهروزرسانی ورودی/خروجی با چگالی بالا را حذف میکنند.
سؤالات متداول
س: آیا میتوان برد UNS 2882A-P V1 را در حین روشن بودن سیستم تعویض کرد؟
ج: خیر. برای جلوگیری از قطع ارتباط باس پشتصفحه و آسیب به کانکتور لبه، باید برق سیستم زیرقفسه هدف قبل از خارج یا وارد کردن برد قطع شود.
س: اتصال زمین شاسی برای برد مدار UNS 2882A-P V1 چگونه برقرار میشود؟
ج: اتصال زمین شاسی بهطور خودکار از طریق پایههای فلزی نصب و پیچهای نگهدارنده هنگام قرارگیری در شکاف کارت با قاب زمین شده برقرار میشود.
راهنمای نصب در محل
- شاسی زیرقفسه را خاموش کرده و اطمینان حاصل کنید که ولتاژ باس کاملاً تخلیه شده است.
- لبههای برد را با ریلهای راهنمای شکاف کارت زیرقفسه مشخص شده تراز کنید.
- ماژول UNS 2882A-P V1 را به آرامی در شکاف بلغزانید تا کانکتورهای چندپین عقب کاملاً با پشتصفحه درگیر شوند.
- پیچهای پنل جلویی را محکم کنید تا برد در جای خود قفل شده و پیوستگی زمین تضمین شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
