برد کنترل ABB SDCS-CON-4 DCS800

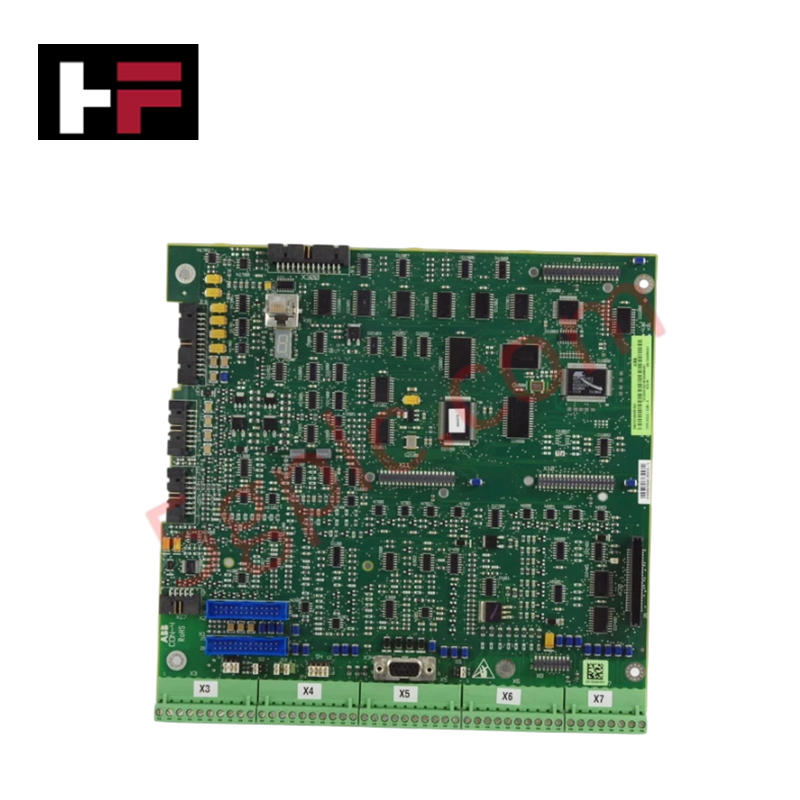

برد کنترل ABB SDCS-CON-4 3ADT313900R1501 Rev M (SDCS-CON-4) که برای پردازش سیگنال با عملکرد بالا در معماری‌های درایو صنعتی پیکربندی شده است، اجرای فیزیکی/الکتریکی مستقیم را فراهم می‌کند. این مجموعه سخت‌افزاری به عنوان موتور پردازش اصلی عمل می‌کند، توالی‌های محلی دروازه را هدایت می‌کند، حلقه‌های بازخورد آنالوگ را نظارت می‌کند و چندین مسیر داده سریال را برقرار می‌سازد. این برد مدار، ترنسسیورهای سخت‌افزاری برای شبکه‌های کنترلر ناهمزمان و محلی پیاده‌سازی می‌کند و ماتریس‌های پیچیده ریاضی سرعت و گشتاور را مدیریت می‌کند در حالی که جداسازی گالوانیکی ساختاری از بخش‌های سوئیچینگ قدرت را حفظ می‌کند.

مشخصات سخت‌افزاری

سازگاری فلش فریم‌ور

برد کنترل SDCS-CON-4 بر پارامترهای سازگاری فلش فریم‌ور سخت‌گیرانه تکیه دارد تا اطمینان حاصل کند زمان اجرای حلقه همزمان با بلوک‌های گیت تریستور پایین‌دستی مطابقت دارد. در هنگام راه‌اندازی، برد حافظه غیر فرار خود را می‌خواند و پارامترهای برنامه را با نسخه نرم‌افزاری فعال روی رک کنترلر مطابقت می‌دهد. در صورت عدم تطابق، مدار نگهبان داخلی فعال شده، پالس‌های گیت را به پل درایو مسدود می‌کند و پرچم‌های خطا را در خطوط سریال تنظیم می‌کند تا سیستم اصلی متوقف شود.

سؤالات متداول

س: آیا لینک‌های ارتباط سریال (RS-485 یا CAN bus) را می‌توان در حالی که منبع تغذیه 24 VDC به SDCS-CON-4 فعال است، سرویس‌دهی یا دوباره ترمینال کرد؟

ج: خیر. تغییر اتصالات ترمینال‌های ارتباطی در حالت روشن بودن برق، خطر ایجاد گذراهای الکتریکی موضعی را دارد که می‌تواند ثبات رجیسترهای پردازنده را مختل کند، باعث تایم‌اوت ارتباط شود و احتمالاً به چیپ‌های ترنسسیور خط آسیب برساند.

س: اجرای داخلی فریم‌ور چگونه به افت لحظه‌ای ولتاژ ورودی 24 VDC واکنش نشان می‌دهد؟

ج: برد دارای مدارهای نظارت ولتاژ سخت‌افزاری است. اگر توان ورودی زیر آستانه‌های منطقی مشخص شده بیاید، کارت یک وقفه سخت‌افزاری فوری ایجاد می‌کند، تمام خروجی‌های کنترل دیجیتال را به حالت صفر می‌برد و پالس‌های گیت را قبل از وقوع هرگونه خرابی داده غیرفعال می‌کند.

راهنمای نصب میدانی

برد کنترل SDCS-CON-4 باید داخل یک محفظه صنعتی با درجه حفاظت IP نصب شود تا از تجمع گرد و غبار و ذرات جلوگیری شود. مجموعه را با استفاده از پایه‌های اتصال زمین مشخص شده محکم کنید تا اتصال با امپدانس پایین به زیرپنل فلزی اصلی برقرار شود. تمام سیم‌کشی سیگنال برای ورودی/خروجی آنالوگ، RS-485 و کانال‌های CAN bus باید از کابل‌های جفت‌پیچیده شیلددار استفاده کند، به طوری که شیلدهای مسی در نقطه ورود به محفظه به ریل زمین متصل شوند. همه خطوط سیگنال ولتاژ پایین باید از کانال‌های سیم‌کشی عبور داده شوند که به صورت فیزیکی از خطوط AC با ولتاژ بالا و کابل‌های موتور جدا شده‌اند تا از القای نویز الکترومغناطیسی جلوگیری شود.
