جزئیات محصول

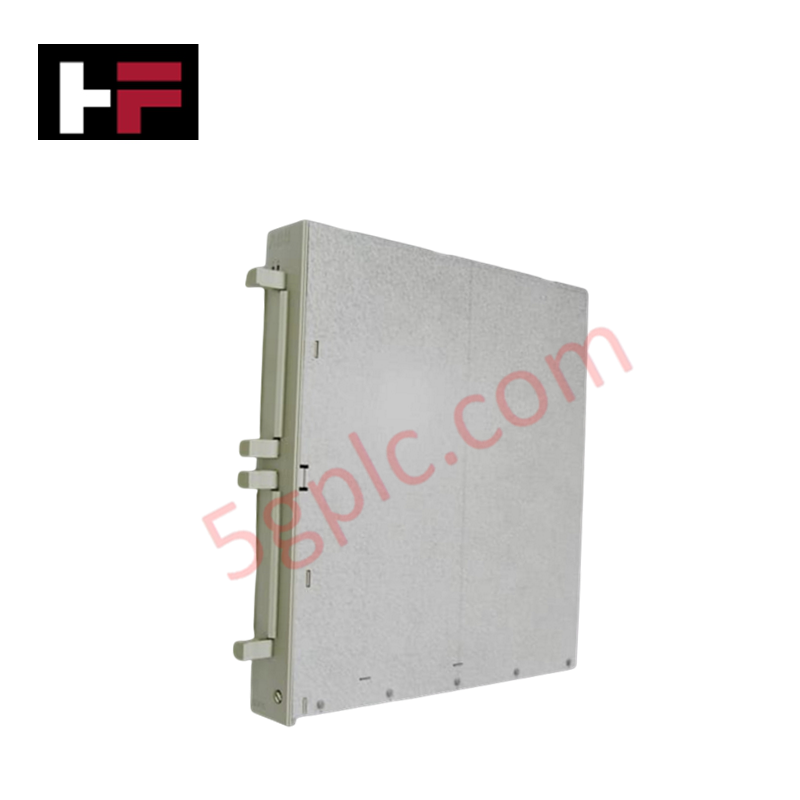

ABB SC610 3BSE001552R1 به‌عنوان حامل اصلی زیرماژول SC610 استفاده می‌شود که برای اجرای توسعه ماژول‌های ارتباطی رابط در سراسر پلتفرم‌های سری Advant Controller 100 کاربرد دارد.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | SC610 (شناسه محصول: 3BSE001552R1) |
| برند | ABB |
| مبدأ | سوئد |
| وزن | 1.44 کیلوگرم |
| ابعاد | 40 میلی‌متر × 273 میلی‌متر × 252 میلی‌متر |
| دمای کاری | 0 تا +55 درجه سانتی‌گراد (پارامترهای پایه استاندارد) |
| مصرف برق | بسته به زیرماژول‌های رک میزبان (تخصیص باس غیرفعال) |
| نوع محصول | ماژول‌های ارتباطی |
| ظرفیت ماژول | پشتیبانی از حداکثر دو واحد رابط CI532 |
| برد پایه | برد حامل BIOB |
| اطلاعات RoHS | مطابق با دستورالعمل اتحادیه اروپا 2011/65/EU |
| دسته‌بندی WEEE | 4. تجهیزات بزرگ (هر بعد خارجی بیش از 50 سانتی‌متر) |
شبکه‌های تعیین‌شده Profinet / EtherNet/IP و مقیاس‌پذیری چگالی ورودی/خروجی
پیکربندی مسیر الکترونیکی حامل SC610، مسیریابی سیگنال داخلی موازی را برای پل زدن بلوک‌های پردازش ارتباطی کمکی بدون کاهش سرعت ارتباط باس بک‌پلین والد مدیریت می‌کند. این حامل زمان‌بندی اسکن تعیین‌شده را در زیرماژول‌های متصل حفظ می‌کند و امکان نگاشت سیگنال موازی را هنگام ادغام در کنار شبکه‌های تعیین‌شده Profinet / EtherNet/IP فراهم می‌سازد. طراحی آن طول مسیرهای یکنواخت را حفظ می‌کند تا سازگاری کامل با فریمور فلش بین ماژول‌های رابط CI532 میزبانی شده و گره پردازنده والد تضمین شود. این طراحی گلوگاه‌های بسته‌های داده را حذف کرده و امکان مقیاس‌پذیری خطی چگالی ورودی/خروجی را در به‌روزرسانی‌های شبکه بزرگ فراهم می‌آورد.
سؤالات متداول
س: آیا برد حامل SC610 اجازه تعویض داغ دو زیرماژول CI532 میزبانی شده را در حالی که حلقه‌های منطقی فعال در حال پردازش هستند می‌دهد؟
ج: خیر. زیرساخت رابط داخلی BIOB خطوط را در اتصالات ترمینال زیرماژول‌ها در حین اجرای فعال ایزوله نمی‌کند. برای جلوگیری از خطاهای باس بک‌پلین یا افت همگام‌سازی حافظه، باید منبع تغذیه اسلات حامل قبل از وارد یا خارج کردن هر زیرماژول خاموش شود.
س: چگونه پیوستگی زمین مسیر الکتریکی در این مجموعه 1.44 کیلوگرمی برقرار می‌شود؟
ج: اتصال زمین از طریق ریل‌های تماس فلزی که هنگام وارد کردن در قاب شاسی قفل می‌شوند برقرار می‌شود. این اتصال با امپدانس پایین، نویز فرکانس بالا را فیلتر کرده و یکپارچگی سیگنال را در طول خط باس حفظ می‌کند.
س: آیا تنظیمات فریمور یا نرم‌افزاری روی این حامل وجود دارد که نیاز به اعتبارسنجی داشته باشد؟
ج: خیر. SC610 به‌عنوان یک برد مسیریابی فیزیکی غیرفعال عمل می‌کند و هیچ میکروپروسسور برنامه‌پذیر یا حافظه فلش داخلی ندارد. اعتبارسنجی آدرس نرم‌افزاری مستقیماً روی زیرماژول‌های CI532 انجام می‌شود.
راهنمای نصب میدانی
- نصب و تراز شاسی: واحد حامل 40 میلی‌متری را به‌صورت مستقیم در کانال‌های اسلات رک مشخص شده وارد کنید. فشار افقی پایدار اعمال کنید تا کانکتورهای بک‌پلین کاملاً جا بیفتند، سپس پیچ‌های نگهدارنده جلو را محکم کنید.
- اتصال زمین حفاظتی: اطمینان حاصل کنید که قاب اصلی کابینت مستقیماً به ماتریس زمین مشترک کارخانه متصل است. تمیز نگه داشتن اتصالات از تداخل الکترومغناطیسی جلوگیری کرده و از تغییر آستانه داده‌ها روی مسیرهای باس جلوگیری می‌کند.
- نگهداری رابط زیرماژول: ماژول‌های CI532 میزبانی شده را با استفاده از گیره‌های یکپارچه در قاب حامل قفل کنید. ماژول‌های شل ممکن است در اثر لرزش مداوم کف صنعتی تماس خود را از دست بدهند.
- مرزهای حرارتی همرفتی: اطراف نمای ارتفاع 273 میلی‌متری مجموعه فضای باز نگه دارید. جریان هوای غیرفعال کافی برای جلوگیری از ایجاد نقاط حرارتی موضعی که از حد مجاز +55 درجه سانتی‌گراد فراتر رود، ضروری است.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
