جزئیات محصول

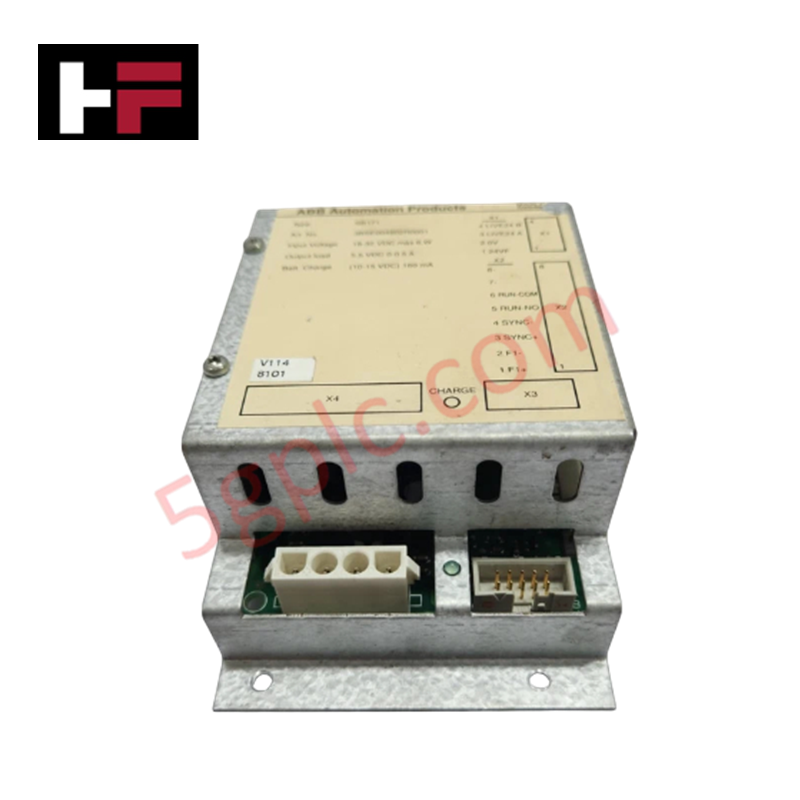

ABB SB171 3BSE004802R0001 که با نام SB171 منبع تغذیه پشتیبان نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای شارژ قطرهای و حفظ شارژ واحدهای باتری خارجی ۱۲ ولت، ۴ آمپرساعت NiCd در پلتفرمهای سیستم کنترل فرایند ABB Advant Master عمل میکند. این ماژول بافر انرژی را مدیریت میکند تا در هنگام افت ولتاژ باس اصلی یا قطع برق، حفظ پیوسته محتوای RAM و پشتیبانگیری از حافظه سیستم CPU تضمین شود.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | SB171 3BSE004802R0001 (3BSE004802R1) |
| برند | ABB |
| مبدأ | سوئد |
| نوع محصول | منابع تغذیه |
| بار هدف | مدار شارژر باتری ۱۲ ولت، ۴ آمپرساعت NiCd |
| ابعاد | ۲۳۴ میلیمتر × ۹۰ میلیمتر × ۵۴ میلیمتر |
| وزن خالص | ۰٫۳۱۵ کیلوگرم |
| دمای کاری | ۰ تا ۵۵+ درجه سانتیگراد (دمای محیط استاندارد تابلو) |
| مصرف برق | تأمین برق از ریلهای تغذیه بکپلین سابراک |
سرعت ارتباط باس بکپلین و سازگاری فلش میانافزار
ماژول منبع تغذیه پشتیبان مستقیماً در سابراک کنترلر نصب میشود و بدون کاهش سرعت ارتباط باس بکپلین، توزیع پایدار ولتاژ را در سراسر باس داخلی حفظ میکند. نظارت مداوم بر ولتاژ باتری از ازدسترفتن دادهها در مکانهای حافظه فرّار کنترلرهای میزبان جلوگیری کرده و یکپارچگی دادهها را برای شبکههای قطعی Profinet یا EtherNet/IP در هنگام وقفههای برق اصلی حفظ میکند. لایه سختافزاری کاملاً مستقل از نسخههای سازگاری فلش میانافزار عمل میکند و حفاظت عملیاتی پیوسته را تضمین مینماید.
پرسشهای متداول
پرسش: مدار شارژ SB171 از چه نوع باتری پشتیبانی میکند؟
پاسخ: این ماژول بهطور خاص برای شارژ و حفظ شارژ مجموعه باتری نیکلکادمیم (NiCd) با ولتاژ ۱۲ ولت و ظرفیت ۴ آمپرساعت طراحی شده است.
پرسش: ماژول SB171 چگونه از نظر مکانیکی در سیستم یکپارچه میشود؟
پاسخ: ماژول مستقیماً در شیار شاسی سابراک نصب میشود و از طریق کانکتورهای لبهای استاندارد رک به ریلهای تغذیه بکپلین متصل میگردد.
راهنمای نصب در محل
- قطع برق: پیش از نصب یا خارجکردن ماژول منبع تغذیه، از قطع بودن برق سابراک اطمینان حاصل کنید.
- همراستاسازی شیار: ماژول SB171 را در امتداد ریلهای نصب سابراک هدایت کنید تا کانکتورهای تغذیه بکپلین کاملاً درگیر شوند.
- محکمکردن: پیچهای نگهدارنده بالایی و پایینی را محکم کنید تا اتصال مناسب به زمین و تثبیت مکانیکی درون رک تضمین شود.
- سیمکشی باتری: ترمینالهای باتری خارجی ۱۲ ولت NiCd را با رعایت دقیق قطبیت متصل کنید تا از عملکردن فیوز داخلی یا بروز خطا در مدار شارژ جلوگیری شود.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
