جزئیات محصول

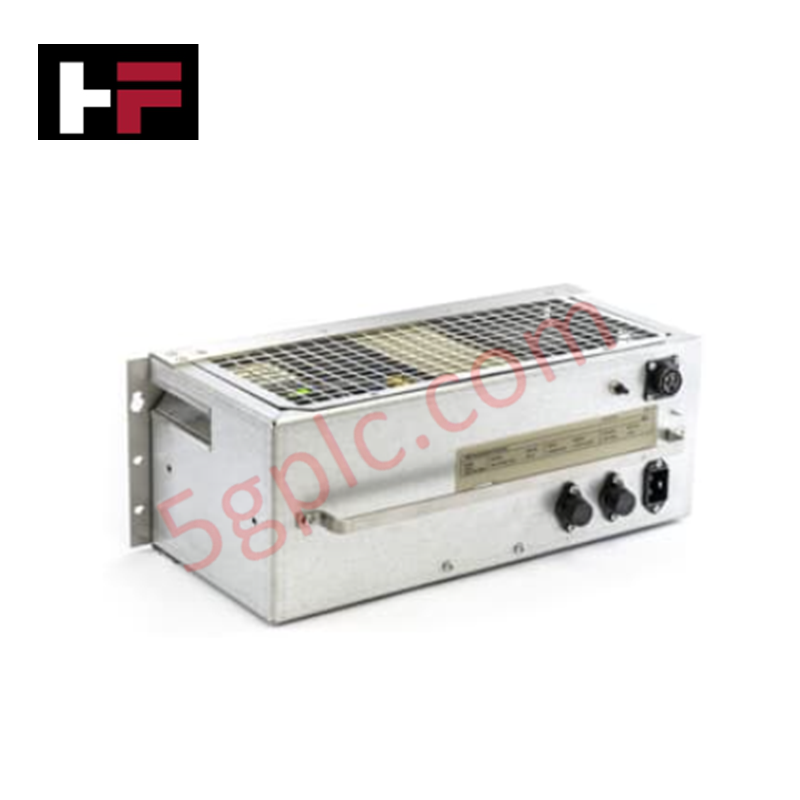

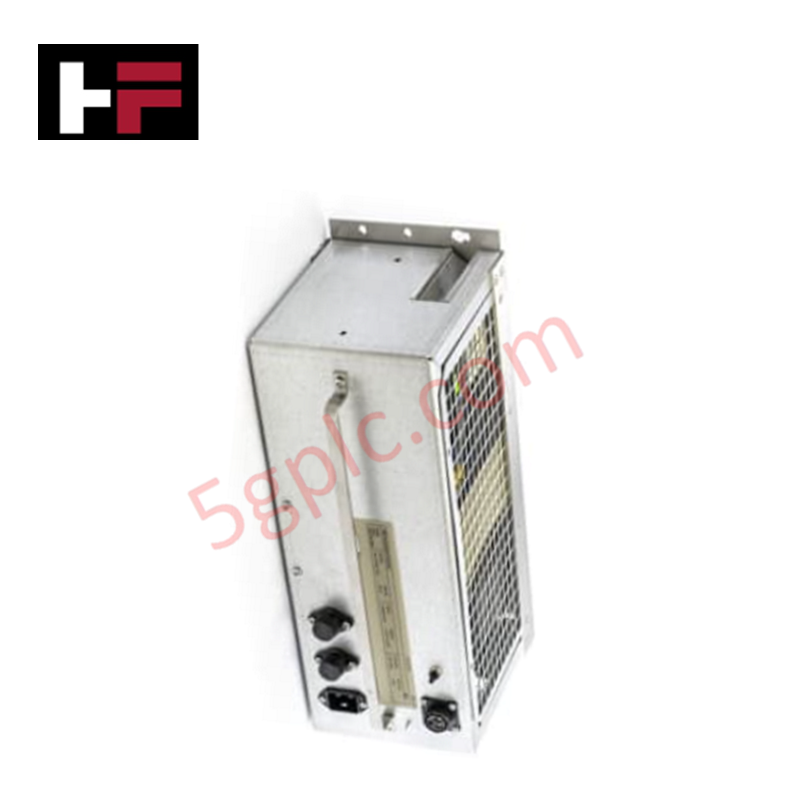

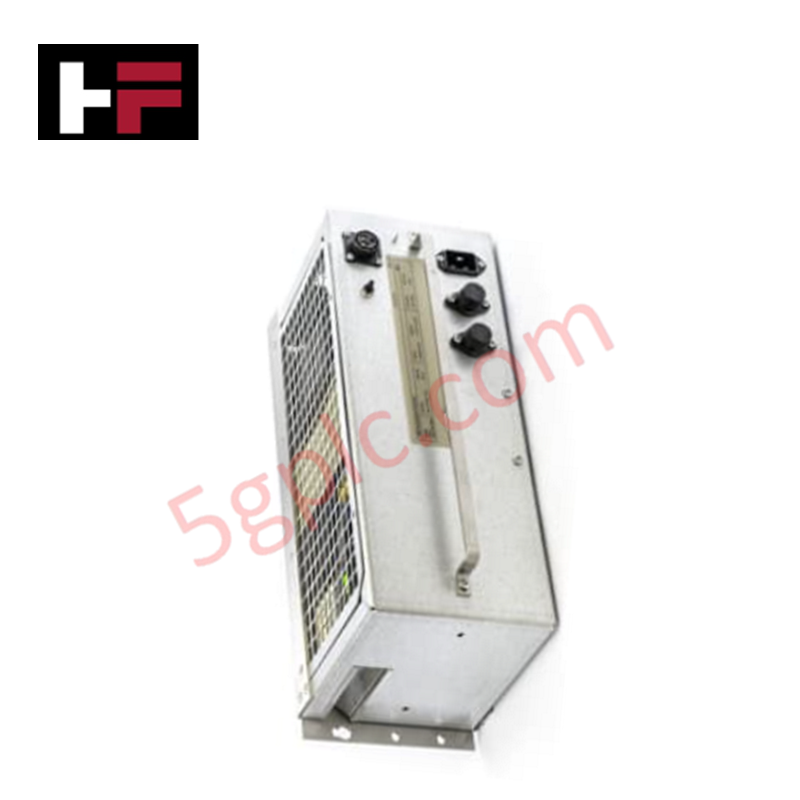

واحد منبع تغذیه ABB 3BSE003389R1 SA168 (ABB SA168) که برای تنظیم و توزیع ولتاژ DC با جریان بالا در شبکههای کنترل صنعتی پیکربندی شده است، اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | SA168 3BSE003389R1 |
| برند | ABB |
| مبدأ | سوئد / اروپا |
| وزن | 26.6 کیلوگرم |
| ابعاد | 482 میلیمتر × 177 میلیمتر × 255 میلیمتر (عرض × ارتفاع × عمق) |
| دمای کاری | ۰ تا ۶۰ درجه سانتیگراد |
| مصرف برق | ورودی 230 VAC / خروجی 24 VDC، 25 A |
| حفاظت ورودی اولیه | فیوز یدکی 10 A / 5672827-10 |
| انطباق زیستمحیطی | مطابق با دستورالعمل اتحادیه اروپا 2011/65/EU (RoHS) |
توزیع توان قطعی و مقیاسبندی چگالی I/O
ABB SA168 3BSE003389R1 تغییرات خط ورودی اولیه را تنظیم میکند تا ولتاژ ثابت 24 VDC را به شبکههای محلی شاسی ارائه دهد و سرعت ارتباط باس بکپلین را در پیکربندیهای مقیاسبندی چگالی بالای I/O حفظ کند. معماری مدار فیزیکی تغییرات بار را بدون ایجاد ریپل ولتاژ یا گذراهای نویز در ماژولهای ارتباطی متصل مدیریت میکند و با حفظ پتانسیلهای الکترونیکی پیوسته و بدون خرابی، سازگاری فلش فرمور را در گرههای کنترلکننده اصلی یکپارچه تضمین میکند.
سؤالات متداول
س: نیازمندی چارچوب مکانیکی برای نصب شاسی 26.6 کیلوگرمی SA168 چیست؟
ج: ابعاد فیزیکی به گونهای ساخته شده است که با محفظههای استاندارد زیررک سیستم مطابقت داشته باشد. به دلیل وزن 26.6 کیلوگرم، براکتهای پشتیبانی ساختاری باید بهطور محکم در زیر واحد داخل قاب محفظه نصب شوند.
س: آیا این واحد منبع تغذیه قابلیت تعویض داغ (hot-swap) در حالی که باس اصلی سیستم فعال است را دارد؟
ج: خیر. به دلیل ماتریس خروجی با ظرفیت بالا 25 A و خطرات الکتریکی AC با ولتاژ بالا، مسیرهای خط ورودی و ترمینال خروجی باید کاملاً ایزوله و تخلیه شوند قبل از خارج کردن قطعه.
راهنمای نصب میدانی
- واحد را به صورت افقی در زیررک کابینت کنترل نصب کنید و صفحه جلویی را با پیچهای محکم به قاب فلزی ساختاری متصل نمایید.
- خطوط ورودی 230 VAC را از طریق کانالهای مجزای صنعتی اختصاصی و دور از سیمهای منطق DC ولتاژ پایین و ابزار دقیق میدانی عبور دهید.
- یک مسیر زمین با مقاومت پایین از پیچ اتصال زمین اختصاصی شاسی به نوار زمین مسی مرکزی کابینت اصلی برقرار کنید.
- قبل از روشن کردن کلید برق اصلی، اطمینان حاصل کنید که فیوز حفاظت اولیه 10 A به درستی نصب و در جای خود قرار گرفته است.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
