جزئیات محصول

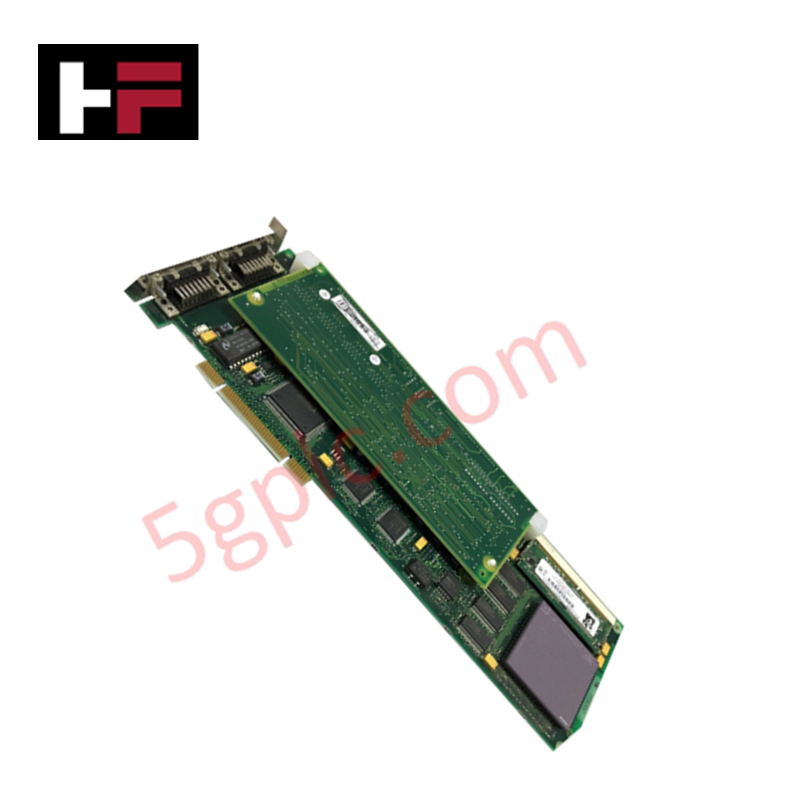

ماژول ارتباطی ABB PU515A 3BSE032401R1، که بهعنوان PU515A نیز شناخته میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای سریالسازی پروتکل MB300 و پردازش دادهها در معماریهای شبکه ABB 800xA عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PU515A (شناسه محصول: 3BSE032401R1) |
| برند | ABB |
| مبدأ | سوئد |
| وزن | 0.4 کیلوگرم |
| ابعاد | 30 میلیمتر × 540 میلیمتر × 150 میلیمتر |
| دمای کاری | 0 تا +55 درجه سانتیگراد (پارامترهای استاندارد صنعتی) |
| مصرف برق | از طریق باس سیستم PCI backplane تأمین میشود |
| نوع پروتکل | MB300 |
| تعداد پردازنده | 1 |
| فرکانس ساعت CPU | 25 مگاهرتز |
| حجم حافظه | 16 مگابایت |
| تعداد کانالها | 2 کانال |
| سرعت ارتباط | 10000 کیلوبیت بر ثانیه |
| رابط فیزیکی | فرم فاکتور اسلات PCI |
شبکههای تعیینکننده Profinet / EtherNet/IP و سازگاری با فلش فریمویر
مجموعه پردازنده ۲۵ مگاهرتزی روی برد، فریمهای داده تعیینکننده MB300 را مستقیماً به ساختارهای حافظه سیستم میزبان از طریق دو کانال داده جداگانه نگاشت میکند. این مسیریابی در سطح سختافزار، بار پردازش داده را از رک کنترلر میزبان دور نگه میدارد و از کاهش سرعت ارتباط باس backplane در دورههای ترافیک بالا جلوگیری میکند. رابط شتابدهنده زمان واقعی، کلاک دقیق انتقال را با سرعت 10000 کیلوبیت بر ثانیه تضمین میکند بدون برخورد دادهها هنگام اجرای همزمان با شبکههای تعیینکننده Profinet / EtherNet/IP جداگانه. حفظ سازگاری مستقیم فلش فریمویر با زیرساخت کنترل هدف 800xA، همگامسازی ساختاریافته رجیسترها را تضمین کرده و از مقیاسپذیری گسترده تراکم ورودی/خروجی دستگاههای میدانی پشتیبانی میکند.
سؤالات متداول
س: آیا برد رابط ارتباطی PU515A از تعویض داغ آنلاین فعال درون رک میزبان پشتیبانی میکند؟
ج: خیر. این کارت از فرم فاکتور استاندارد PCI استفاده میکند که برق را مستقیماً از مسیرهای باس backplane سیستم میگیرد. قرار دادن یا خارج کردن سختافزار در حالی که رک کامپیوتر میزبان روشن است، باعث آسیب دائمی به ماتریس حافظه ۱۶ مگابایتی روی برد شده و حلقههای کنترل فعال را قطع میکند.
س: چگونه سازگاری فلش فریمویر برای تنظیمات دو کاناله MB300 هنگام تعویض کارت تأیید میشود؟
ج: نسخههای فریمویر مستقیماً در بلوک حافظه غیر فرار روی برد نوشته میشوند. در زمان راهاندازی، نرمافزار اصلی 800xA این وضعیت ساخت را بررسی میکند؛ سازگاری فلش فریمویر باید از طریق ابزارهای سیستم تأیید شود تا اطمینان حاصل شود که نرخ 10000 کیلوبیت بر ثانیه بدون خرابی فریم اجرا میشود.
س: در صورت ثبت خطای زمانبندی در یکی از دو کانال ارتباطی، چه گام تشخیصی باید برداشته شود؟
ج: وضعیت رجیسترها را در نرمافزارهای تشخیصی بررسی کنید. روالهای لوپبک را میتوان از طریق فضای کاری پیکربندی اجرا کرد تا مشخص شود آیا خطا ناشی از تداخل خط خارجی است یا مشکل در قطعه ترنسسیور داخلی.
راهنمای نصب میدانی
- مکانیک تراز اسلات PCI: برد را بهصورت مستقیم در اسلات PCI میزبان اختصاص داده شده وارد کنید. فشار یکنواخت وارد کنید تا کارت کاملاً جا بیفتد، سپس پیچ اتصال زمین براکت را محکم کنید تا از حرکت ناشی از لرزش صنعتی جلوگیری شود.
- اتصال شیلد با امپدانس پایین: تمام شیلدهای کابلهای ارتباطی رابط MB300 خارجی را مستقیماً به باس زمین کابینت متصل کنید تا از القای میدان الکترومغناطیسی فرکانس بالا جلوگیری شود.
- مسیرهای جداسازی هادی سیگنال: تمام لینکهای ارتباط سریال را از درایوهای فرکانس متغیر، کنتاکتورهای سوئیچینگ سنگین و کابلهای AC با ولتاژ بالا دور نگه دارید تا از تداخل متقاطع روی مسیرهای داده 10000 کیلوبیت بر ثانیه جلوگیری شود.
- مدیریت مانع حرارتی: اطمینان حاصل کنید که جریان هوای خنککننده از پنجره بدنه کارت ۳۰ میلیمتری باز بماند تا CPU ۲۵ مگاهرتزی در محدوده دمای کاری استاندارد باقی بماند.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین میکنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را میتوانید ظرف ۳۰ روز در بستهبندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینههای حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقصهای مواد یا ساخت میشود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمیشود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال میکنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینههای گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
